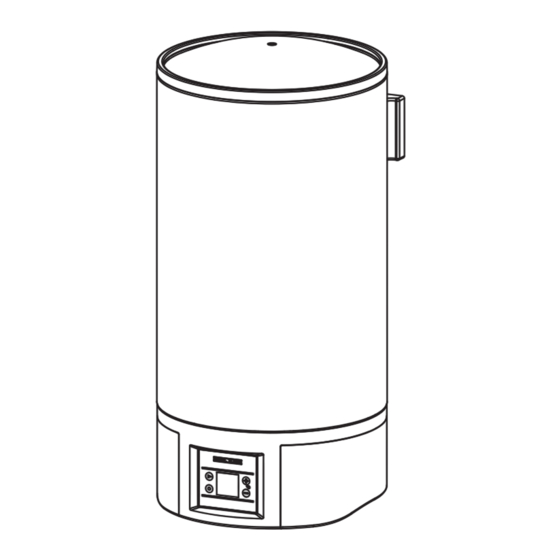

- Seite 1 BEDIENUNG UND INSTALLATION Vakuum-Warmwasser-Wandspeicher » EW-V 36 ECO » EW-V 50 ECO...
- Seite 2 INHALT BESONDERE HINWEISE 15.2 Sicherheitsgruppe ���������������������������������������������� 16 15.3 Gerät entleeren ������������������������������������������������� 16 BEDIENUNG 15.4 Entkalken ��������������������������������������������������������� 16 Allgemeine Hinweise ����������������������������������������3 15.5 Korrosionsschutz-Widerstand �������������������������������� 16 Sicherheitshinweise ��������������������������������������������� 3 Technische Daten ������������������������������������������� 17 Andere Markierungen in dieser Dokumentation ���������� 4 16.1 Maße und Anschlüsse ����������������������������������������� 17 Maßeinheiten �����������������������������������������������������...
- Seite 3 BESONDERE HINWEISE | BEDIENUNG Allgemeine Hinweise BESONDERE HINWEISE - Montieren Sie die Ablaufleitung des Sicherheits- ventils mit einer stetigen Abwärtsneigung in einem frostfreien Raum. - Das Gerät kann von Kindern ab 3 Jahren sowie - Der Ablaufanschluss des Sicherheitsventils muss von Personen mit verringerten physischen, sen- zur Atmosphäre geöffnet bleiben.
- Seite 4 BEDIENUNG Sicherheit Andere Markierungen in dieser Dokumentation Sicherheitshinweise WARNUNG Verbrennung Hinweis Die Armatur oder die Sicherheitsgruppe kann während Allgemeine Hinweise werden mit dem nebenstehenden des Betriebs eine Temperatur von über 60 °C annehmen. Symbol gekennzeichnet. Bei Auslauftemperaturen größer 43 °C besteht Verbrü- f Lesen Sie die Hinweistexte sorgfältig durch.
- Seite 5 BEDIENUNG Gerätebeschreibung Gerätebeschreibung Sie können das Gerät im Einkreis-, Zweikreis- oder Boiler-Betrieb nutzen. Das Gerät erwärmt elektrisch Trinkwasser mit der angeschlosse- nen Heizleistung oder Schnellaufheizung. Die elektronische Rege- Einkreis-Betrieb lung erleichtert eine energiesparende Einstellung. In Abhängigkeit In dieser Betriebsart heizt das Gerät bei jeder Solltemperaturein- von der Stromversorgung und Ihrem Entnahmeverhalten erfolgt stellung automatisch mit der angeschlossenen Heizleistung auf.
- Seite 6 BEDIENUNG Einstellungen Einstellungen 4.1.2 Symbol Aufheizen Wenn das Gerät Wasser aufheizt, wird dieses Symbol angezeigt. Bedienelemente und Standardanzeige Energiespareinstellungen in der Standardanzeige 4.2.1 Symbol ECO-Modus e l c t r o n i c c o m f o r t ECO Comfort (Werkseinstellung) Diese Energiesparfunktion bietet Ihnen immer die maximale Menge Warmwasser und somit höchsten Komfort.
- Seite 7 BEDIENUNG Einstellungen Symbol ECO blinkend Zum berechneten Zeitpunkt beginnt das Gerät aufzuheizen. Die Soll-Temperatur wird sofort automatisch auf 60 °C gestellt. Symbol Aufheizen erscheint. Nachdem Sie den Modus ECO Dynamik gewählt haben, wertet das Gerät eine Woche lang Ihre Entnahmezeiten und -mengen aus. In dieser Zeit Nach Beenden des Aufheizens erlischt arbeitet das Gerät zunächst im Modus ECO Com- das Symbol Aufheizen.
- Seite 8 BEDIENUNG Einstellungen Standardeinstellungen Menüeinstellungen 4.4.1 Schnelleinstellungen mit den Tasten 4.5.1 Allgemeines Prinzip der Menüeinstellungen Diese Einstellungen können Sie direkt mit den Tasten bei Stan- Hinweis dardanzeige vornehmen. Das Gerät schaltet nach jeder Bedienung automatisch in die Standardanzeige. Der eingestellte Wert wird gespei- Hinweis chert.
- Seite 9 BEDIENUNG Reinigung, Pflege und Wartung Menübegrenzung ein- / ausschalten und 4.5.5 ECO-Modus anzeigen und einstellen einstellen Hinweis Im Gewerblichen Modus (siehe Kapitel „Energiespa- Um die Menübegrenzung einzustellen, halten Sie die Taste länger als 3 Se- reinstellungen in der Standardanzeige / Gewerblicher Modus“) wird die ECO-Einstellung übersprungen.
- Seite 10 BEDIENUNG Störungsbehebung INSTALLATION Störungsbehebung Störung Ursache Behebung (FACHKRAFT) Das Wasser wird nicht Es liegt keine Spannung Prüfen Sie die Sicherun- warm. gen in der Hausinstal- lation. Die Ausflussmenge ist Der Strahlregler in der Reinigen und / oder ent- gering. Armatur oder der Dusch- kalken Sie den Strahlreg- kopf ist verkalkt oder ler oder den Duschkopf.
- Seite 11 Eine Sicherheitsgruppe schützt das Gerät vor unzulässigen f Dimensionieren Sie die Ablaufleitung der Sicherheitsgruppe Drucküberschreitungen. so, dass bei voll geöffnetem Sicherheitsventil das Wasser un- STIEBEL ELTRON empfiehlt die Sicherheitsgruppe KV30 aus unse- gehindert ablaufen kann. rem Zubehörprogramm. f Montieren Sie die Ablaufleitung der Sicherheitsgruppe mit Druckarmaturen sind als Zubehör erhältlich.
- Seite 12 INSTALLATION Montage 10. Montage 10.2 Wasseranschluss Hinweis 10.1 Wandmontage des Gerätes Führen Sie alle Wasseranschluss- und Installationsarbei- ten nach Vorschrift aus. f Spülen Sie die Rohrleitungen und Anschlüsse vor der Monta- ge des Gerätes sowie von Armaturen und Sicherheitsgruppe (sofern vorhanden) gut durch. Hinweis Abhängig von der Einbausituation vor Ort benötigen Sie unter Umständen weiteres Montagematerial zum An-...
- Seite 13 INSTALLATION Montage f Legen Sie die elektrische Anschlussleitung entsprechend der Abdeckung abnehmen gewünschten Betriebsart an der Netzanschlussklemme auf. Sachschaden Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist. Elektrische Betriebsart einstellen f Stellen Sie Leistung und Betriebsart mit den Schaltern an der elektronischen Baugruppe Regelung (s.
- Seite 14 INSTALLATION Inbetriebnahme 10.4 Abschluss der Montage 12. Einstellungen f Prüfen Sie die Gummitüllen auf Position, Risse und Verfor- mungen und korrigieren Sie eventuelle Fehler vor der Mon- tage der Unterkappe. f Achten Sie darauf, dass die Kabel im Gerät keinen Kontakt zu den Warmwasser-Rohren haben.
- Seite 15 INSTALLATION Störungsbehebung 14. Störungsbehebung Hinweis Bei Temperaturen unter -15 °C kann der Sicherheits-Tem- peraturbegrenzer auslösen. Diesen Temperaturen kann das Gerät schon bei der Lagerung oder beim Transport ausgesetzt sein. Anzeige Service Code f Rufen Sie die Anzeige Service Code im Menü auf (siehe Kapitel „Einstellungen / Menüeinstellungen“). f Die Stecker sind im Kapitel „Technische Daten / Elektroschaltpläne und Anschlüsse“...
- Seite 16 INSTALLATION Wartung 15. Wartung WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom Stromnetz. f Bei einigen Wartungsarbeiten müssen Sie die Unterkappe abnehmen. f Wenn Sie zusätzlich das Gerät entleeren müssen, beachten Sie das Kapitel „Gerät entleeren“. f Halten Sie die Eintauchtiefe des Sicherheits-Temperaturbe- grenzers ein (siehe Kapitel „Maße und Anschlüsse“).
- Seite 17 INSTALLATION Technische Daten 16. Technische Daten 16.1 Maße und Anschlüsse c06 c01 EW-V 36 ECO EW-V 50 ECO Gerät Höhe Gerät Breite Gerät Tiefe Durchführung elektr. Leitungen Kaltwasser Zulauf Außengewinde G 1/2 A G 1/2 A Warmwasser Auslauf Außengewinde G 1/2 A G 1/2 A Wandaufhängung...
- Seite 18 INSTALLATION Technische Daten 16.2 Elektroschaltpläne und Anschlüsse 1 elektronische Baugruppe Bedienung We – Weiß 2 Temperaturfühler Ro – Rot 3 Fremdstromanode Li – Lila 4 Fernbedienung für Schnellaufheizung (beliebige Phase an- Br – Braun schließbar, ohne Leistungsübertragung) Bl – Blau 5 EVU-Kontakt (beliebige Phase anschließbar, ohne Sc –...
- Seite 19 INSTALLATION Technische Daten 16.2.1 Zweikreis-Betrieb 16.2.2 Einkreis- und Boiler-Betrieb Ein-Zähler-Messung mit EVU-Kontakt 1/2 kW 1/N/PE ~ 230 V 1 kW 1/N/PE ~ 230 V 2/2 kW 1/N/PE ~ 230 V 2 kW 1/N/PE ~ 230 V 1/4 kW 1/N/PE ~ 230 V 2/4 kW 1/N/PE ~ 230 V 3 kW 1/N/PE ~ 230 V 3/4 kW 1/N/PE ~ 230 V 4 kW...
- Seite 20 INSTALLATION Technische Daten 16.2.3 Zweikreis-Betrieb Sonderschaltung ohne externe Schaltschütze zur Zwei-Zähler-Messung mit EVU-Kontakt, einphasig Tarifumstellung Hinweis Wenn externe Schaltschütze zur Tarifumstellung fehlen, erfolgt auch während der Niedertarifzeit die Leistungs- 1/N/PE ~ 230 V abrechnung über den Hochtarif-Zähler. 1/N/PE ~ 230 V 1 EVU-Kontakt 2 Niedertarif 3 Hochtarif 2 Niedertarif...
- Seite 21 INSTALLATION Technische Daten Umbaumaßnahme Anschlussvariante 1: Umbaumaßnahme Anschlussvariante 2: Hinweis Hinweis Am Schalter für Leistung ist die Einstellung 3 nicht zu- Am Schalter für Leistung ist die Einstellung 3 nicht zu- lässig. lässig. 1/2 kW 1/N/PE ~ 230 V 1/4 kW 1/N/PE ~ 230 V 2/2 kW 1/N/PE ~ 230 V 2/4 kW...
- Seite 22 INSTALLATION Technische Daten 16.3 Störungsfallbedingungen 16.2.4 Zweikreis-Betrieb Zwei-Zähler-Messung mit EVU-Kontakt, mehrphasig Im Störungsfall können Temperaturen bis 95 °C bei 0,6 MPa auf- treten. 1/N/PE ~ 230 V 2/N/PE ~ 400 V 2/N/PE ~ 400 V 3/N/PE ~ 400 V 1 EVU-Kontakt 2 Niedertarif 3 Hochtarif | EW-V ECO www.stiebel-eltron.com...
- Seite 23 INSTALLATION Technische Daten 16.4 Angaben zum Energieverbrauch Produktdatenblatt: Konventionelle Warmwasserbereiter Smart nach Verordnung (EU) Nr. 812/2013 | 814/2013 EW-V 36 ECO EW-V 50 ECO 205032 205033 Hersteller STIEBEL ELTRON STIEBEL ELTRON Lastprofil Energieeffizienzklasse Energetischer Wirkungsgrad 41,4 42,7 Jährlicher Stromverbrauch 1202 Temperatureinstellung ab Werk °C...
- Seite 24 Beschädigung eines Gerätes durch Diebstahl, Feuer, höhere oder schreiben Sie uns: Gewalt oder ähnliche Ursachen. Stiebel Eltron GmbH & Co. KG Über die vorstehend zugesagten Garantieleistungen hinausgehend – Kundendienst – kann der Endkunde nach dieser Garantie keine Ansprüche wegen mit- Dr.-Stiebel-Str.
- Seite 25 UMWELT UND RECYCLING f Wenn auf dem Gerät eine durchgestrichene Mülltonne abgebildet ist, bringen Sie das Gerät zur Wiederverwendung und Verwer- tung zu den kommunalen Sammelstellen oder Rücknahmestellen des Handels. Dieses Dokument besteht aus recyclebarem Papier. f Entsorgen Sie das Dokument nach dem Le- benszyklus des Gerätes gemäß...
- Seite 26 NOTIZEN | EW-V ECO www.stiebel-eltron.com...
- Seite 27 NOTIZEN www.stiebel-eltron.com EW-V ECO |...
