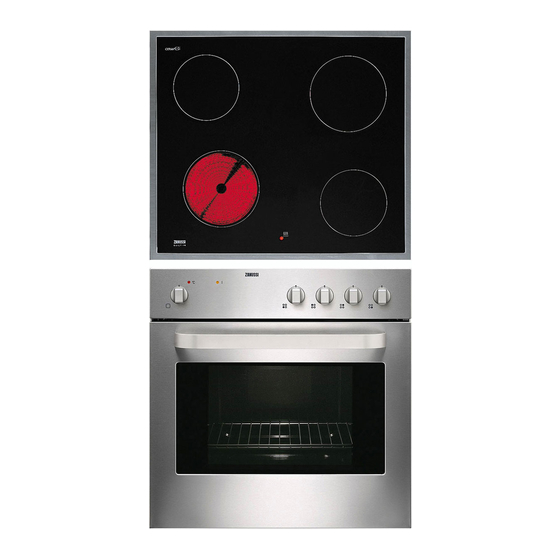

- Seite 1 Bedienungs- User anleitung manual Built-under Einbau-Herd oven ZOU 233...
- Seite 2 Electrolux Wir danken Ihnen, dass Sie sich für dieses Gerät entschieden haben. Wir wünschen Ihnen mit Ihrem neuen Gerät viel Freude und hoffen, dass Sie sich auch in Zukunft beim Kauf von Haushaltsgeräten für unsere Produkte entscheiden werden. Bitte lesen Sie die Benutzerinformation sorgfältig durch und bewahren Sie diese als Referenz auf, solange Sie im Besitz dieses Haushaltsgerätes sind.
-
Seite 3: Inhaltsverzeichnis
Electrolux Inhaltsverzeichnis Warnungen und wichtige Sicherheitshinweise ................4 Gerätebeschreibung ........................6 Bedienung ........................... 7 Vor der erstmaligen Benutzung ..................... 9 Benutzung des Backofens ......................10 Back- und Brattabelle ......................... 13 Reinigung und Wartung ......................15 Störungen - Was tun? ......................... 18 Technische Daten ........................ -
Seite 4: Warnungen Und Wichtige Sicherheitshinweise
Electrolux Deutsch Warnungen und wichtige Sicherheitshinweise Heben Sie auf jeden Fall die mit diesem Gerät gelieferte Gebrauchsanweisung auf. Sollte das Gerät an Dritte abgegeben oder verkauft werden, oder falls Sie das Gerät bei einem Umzug in der alten Wohnung lassen, ist es von größter Wichtigkeit, dass der/die neue Nutzer(in) über diese Gebrauchsanweisung und die Hinweise verfügen kann. -
Seite 5: Kinder - Sicherheit
Electrolux • Das Gerät darf nicht mit einem Heißdampf- oder Dampfstrahlreiniger gereinigt werden. Das Symbol auf dem Gerät bzw. auf • Benutzen Sie keine Scheuermittel oder scharfe Metallschaber. Sie können die Türscheiben dem Verpackungsmaterial weist darauf hin, verkratzen und dadurch zum Zerspringen der dass es nicht über den normalen Hausmüll Scheiben führen. -
Seite 6: Gerätebeschreibung
Electrolux Gerätebeschreibung 1. Bedienungsblende 7. Knebel für Kochstelle hinten rechts 2. Knebel für Backofen-Wähler 8. Knebel für Kochstelle vorne rechts 3. Thermostat-Kontrollampe 9. Lüftungsschlitze für Kühlgebläse 10. Backofen-Lampe 4. Betriebskontrollampe 11. Typenschild 5. Knebel für Kochstelle vorne links 6. Knebel für Kochstelle hinten links Zubehör Rost Backblech... -
Seite 7: Bedienung
Electrolux Bedienung Knebel für Backofen-Wähler Durch Drehen des Temperaturregler-Knopfes erfolgt die Einstellung der gewünschten Temperatur, die Einschaltung der Heizele-mente und das Aufleuchten der Bachofen-Lampe. Symbole: Backofen-Innenbeleuchtung Temperaturregelung für 50-250 Ober-undUnterhitze Unterhitze Oberhitze Die Einstellung der gewünschten Temperatur (zwischen 50° und 250°C) erfolgt durch Drehen im Uhrzeigersinn des Temperaturregler-Knopfes. -
Seite 8: Bedienungsknebel Für Kochmulde
Electrolux Bedienungsknebel für Kochmulde An der Schalterblende befinden sich die Schalt- Knebel für die vier Kochmulden-Heizelemente. Die Kochstellen werden mit einem 7-Takt-schalter geregelt , wovon die folgenden Arbeitsstufen benutzt werden können: 0 = AUS 1 = Minimum 3 = Maximum Die Zubereitung von Speisen mit Öl oder Fett wie z.B. -
Seite 9: Vor Der Erstmaligen Benutzung
Electrolux Vor der erstmaligen Benutzung Entfernen gesamte Verpackungsmaterial innen und außen am Backofen, bevor Sie ihn in Betrieb nehmen. Vor dem erstmaligen Gebrauch sollte der Backofen einmal aufgeheizt werden, ohne dass sich Lebensmittel darin befinden. Dabei kann sich ein unangenehmer Geruch entwickeln. -
Seite 10: Benutzung Des Backofens
Electrolux Benutzung des Backofens Der Backofen hat vier Einschubebenen. Der Backofen wird mit einem exklusiven natürlichen Umluft- und Dampfsystem geliefert. Die Positionen der Einschübe werden vom Boden des Backofens aus gezählt, wie in der Das Garen mit Dampf macht Ihre Speisen Abbildung gezeigt. -
Seite 11: Ober- Und Unterhitze
Electrolux Ober- und Unterhitze So verwenden Sie Ober- und Unterhitze: Auf der mittleren Einschubhöhe verteilt sich die Hitze am besten. Wenn die Unterseite von 1. Drehen den Backofenwähler-Knopf auf die Speisen stärker gebräunt sein soll, verwenden gewünschte Temperatur. Sie einfach eine niedrigere Einschubhöhe. 2. -
Seite 12: Ihren Ersten Gar- Und Bratversuchen
Electrolux Garzeit gleich zu Beginn in die Bratenpfanne gegeben. Andernfalls werden sie in der letzten halben Stunde zugegeben. Ob das Fleisch gar ist, können Sie mit einem Löffel prüfen: lässt es sich nicht eindrücken, so ist es durchgebraten. Roastbeef und Filet, die innen rosa bleiben sollen, müssen bei höherer Temperatur in kürzerer Zeit gebraten werden. -
Seite 13: Back- Und Brattabelle
Electrolux Back- und Brattabelle Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen! Einschiebeleiste Garzeit in Gebäck/Bratgut Temperatur °C Min. KUCKEN Rührteig 45-60 Mürbeteig 20-30 Buttermilch- Käsekuchen 60-80 Apfelkuchen 40-60 Strudel 60-80 Marmeladentorte 30-40 Rührkuchen 45-60 Biskuitkuchen 30-40 Stollen 40-60 Kastenkuchen... - Seite 14 Electrolux Back- und Brattabelle Zeitangaben beinhalten kein Vorheizen. Den leeren Backofen immer 10 Minuten vorheizen! Einschiebeleiste Garzeit in Temperatur °C Min. FLEISCH 1000 Rind 50-70 1200 Schwein 100-130 1000 Kalb 90-120 1500 Roastbeef, rot 50-60 1500 Roastbeef, rosa 60-70 1500 Roastbeef, durch 70-80 2000...
-
Seite 15: Reinigung Und Wartung
Electrolux Reinigung und Wartung Reinigung der Außenseiten Vor dem Reinigen den Backofen ausschalten und abkühlen lassen. Wischen Sie regelmäßig die Bedienblende, die Das Gerät darf nicht mit einem Backofentür und die Türdichtungen mit einem Heißdampf- oder Dampfstrahlreiniger weichen Lappen ab, den Sie in warmem Wasser gereinigt werden. -
Seite 16: Reinigung Der Backofentür
Electrolux Reinigung der Backofentür Bauen Sie die Ofentür aus, bevor Sie mit der Reinigung beginnen. Gehen Sie hierzu folgendermaßen vor: 1. Öffnen Sie die Backofentür ganz. 2. Die Tür ist über Scharniere mit dem Backofen verbunden (Abb. A). 3. Heben Sie die kleinen Hebel auf den beiden Scharnieren an, und drehen Sie die Hebel Abb. -
Seite 17: Auswechseln Der Innenbeleuchtung
Electrolux Auswechseln der Innenbeleuchtung Ziehen Sie den Netzstecker. Bei einem Ersatz der Backofenlampe muss die neue Lampe folgende Merkmale aufweisen: Elektrische Leistung: 15 W/25 W Elektrische Spannung: 230 V (50 Hz) Hitzebeständigkeit bis 300 °C Anschlussart: E14. Sie können Ersatzlampen bei Ihrem Fachhändler beziehen. -
Seite 18: Störungen - Was Tun
Electrolux Störungen - Was tun? Wenn das Gerät nicht richtig arbeitet, bitte Folgendes überprüfen, bevor Sie sich an das Electrolux Service-Center wenden: PROBLEM ABHILFE Der Backofen schaltet sich nicht ein. Überprüfen Sie, ob eine Garfunktion und eine " Temperatur eingestellt wurde, oder prüfen Sie, ob das Gerät ordnungsgemäß... -
Seite 19: Technische Daten
Electrolux Technische Daten Heizleistung Das Gerät kann mit folgenden Einbau- Kochmulden bzw. Glaskeramik-Einbau- Unterhitzeheizkörper 1000 W Kochfeldern kombiniert werden: Oberhitzeheizkörper 800 W Elektro-Kochmulde Typen: $ $ $ $ $ Ober-/Unterhitze 1800 W ZME 2002 Gesamtanschlußwert kW 6,0 Backofenlampe 25 W Betriebsspannung (50 Hz) 230 V Motor der Kühlungsbelüftung... -
Seite 20: Anweisungen Für Den Installateur
Electrolux Anweisungen für den Installateur Einbau und Installation sind streng Das Anschlusskabel muss jedenfalls so aus- unter Beachtung der bestehenden gelegt sein, dass es an keiner Stelle 50°C (über Vorschriften durchzuführen. Jegliche der Raumtemperatur) erreicht. Eingriffe müssen Nach erfolgtem Anschluss müssen die ausgeschaltetem Gerät Heizelemente geprüft werden, indem sie ca. -
Seite 21: Elektrische Verbindung Mit Der Kochmulde
Electrolux Elektrische Verbindung mit der Kochmulde Achtung - Montageanleitung für Kochmulde, Einbauherd oder Schaltkasten beachten! Dieses Gerät kann mit den im Kapitel "Technischen Daten" angegebenen Kochmulde-Modellen angeschlossen werden. Die Steckdose für die Verbindung der Koch-mulde befindet sich auf dem Herd-Gehäuse. Aus der Einbaukochmulde sind die Verbin-dungskabel der Heizelemente und das Schutz-leiterkabel herausgeführt;... -
Seite 22: Einbau-Anweisungen
Electrolux Einbau-Anweisungen Damit ein störungsfreier Betrieb des Einbaugerätes gewährleistet werden kann, müssen die Küchenmöbel oder die Nische, in die Gerät eingebaut wird, passende Abmessungen haben. Gemäß den bestehenden Vorschriften müssen alle Teile, Berührungsschutz spannungsführender und betriebsisolierter Teile gewährleisten, so befestigt sein, dass sie nicht ohne Werkzeug abgenommen werden können. -
Seite 23: Garantie/Kundendienst
Electrolux Garantie/Kundendienst Deutschland Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. -
Seite 24: Österreich
Electrolux Österreich Sehr geehrter Kunde! Wir, die Electrolux Hausgeräte GmbH, beglück-wünschen Sie zum Erwerb eines Gerätes aus dem Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, als Verbraucher im Sinne des Konsu- mentenschutzgesetzes gemäß den nachstehen-den Bedingungen, eine besondere Garantie ein, die Ihnen zusätzliche Rechte gewährt. - Seite 25 Electrolux Unsere Kundendienststellen und Servicepartner Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, dass wir Ihnen Top-Qualität mit unseren Kundendienstein richtungen jetzt und in Zukunft bieten. Zentrale: Kundendienst Wien, Niederösterreich, Kundendienststelle Kärnten, Osttirol nördliches Burgenland Elektroservice H. Schneider Electrolux Hausgeräte GmbH 9020 Klagenfurt, Rosentalerstraße 189 1230 Wien, Herziggasse 9...
-
Seite 26: Europäische Garantie
Electrolux Europäische Garantie Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen: •... - Seite 47 Electrolux...
- Seite 48 Electrolux...
- Seite 49 Electrolux...
- Seite 50 Electrolux...
- Seite 52 Electrolux www.zanussi.de 35696-8201 07/07...
