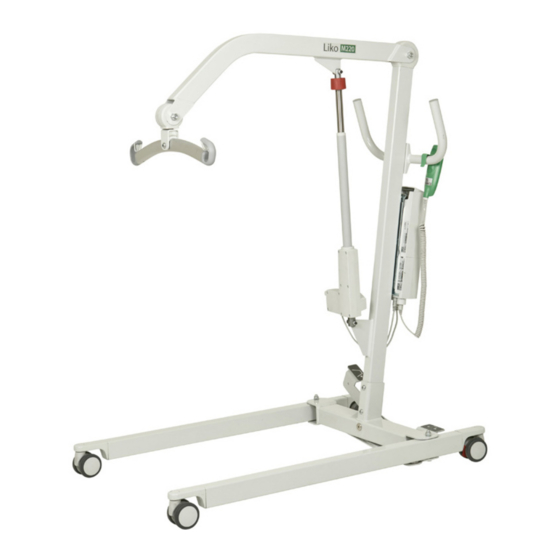

Liko M220 und M230 sind einfach zu benutzende mobile Lifter, die hauptsächlich zur Verwendung in Pflegeheimen
und in der häuslichen Pflege konzipiert wurden. Beide Modelle sind hervorragende Hilfsmittel für tägliche Transfers
von Erwachsenen und Kindern, wie z.B. für Transfers in einen und aus einem Rollstuhl, auf die und von der Toilette
und zum Absenken auf den und das Anheben vom Boden.
Die Modelle unterscheiden sich in der Art und Weise des Verstellens der Fahrgestellbreite. Beide Lifter weisen
jedoch einen elektrischen Hubmechanismus auf. Beim Liko M230 kann die Breite des Fahrgestells elektrisch und
beim Liko M220 manuell verstellt werden.
Ein individuell angepasster Hebegurt sowie anderes Lifter- und Hebezubehör sind bei der Verwendung der Lifter
von Liko für Leistungsfähigkeit und Sicherheit von größter Bedeutung.
In diesem Dokument wird die zu hebende Person als „Pflegebedürftiger" und die helfende Person als „Helfer"
bezeichnet. Die weibliche Form ist hierbei eingeschlossen.
Dieses Warndreieck wird bei Arbeitsschritten benutzt, die mit besonderer Vorsicht und Sorgfalt
durchzuführen sind.
WICHTIG!
Lesen Sie vor der Benutzung sowohl die Gebrauchsanweisung des Lifters als auch die des Zubehörs.
Das Heben und Transferieren von Personen ist immer mit einem gewissen Risiko verbunden. Es ist wichtig,
dass Sie den Inhalt der Gebrauchsanweisungen vollständig verstanden haben. Der Lifter und das Zubehör
dürfen ausschließlich von geschultem Personal benutzt werden. Wenden Sie sich bei Unsicherheiten oder
Fragen bitte an Ihre Liko-/Hill-Rom-Vertretung.
Liko™ M220 / Liko™ M230
Produktbeschreibung
Gebrauchsanweisung
Liko M230
Deutsch
7DE150106-02
2011-05-11
Gilt für folgende Modelle:
Liko M220
Art.-Nr. 2050010
Liko M230
Art.-Nr. 2050015
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Liko M220
Inhaltszusammenfassung für Liko M220
- Seite 1 Liko M230 Produktbeschreibung Liko M220 und M230 sind einfach zu benutzende mobile Lifter, die hauptsächlich zur Verwendung in Pflegeheimen und in der häuslichen Pflege konzipiert wurden. Beide Modelle sind hervorragende Hilfsmittel für tägliche Transfers von Erwachsenen und Kindern, wie z.B. für Transfers in einen und aus einem Rollstuhl, auf die und von der Toilette und zum Absenken auf den und das Anheben vom Boden.
-
Seite 2: Inhaltsverzeichnis
Die Liko Lifter M220 und M230 wurden von einer akkreditierten Prüfinstitut getestet und erfüllen die Anforderungen gemäß der Richtlinie 93/42/EWG für medizintechnische Produkte der Klasse I. Die Liko Lifter M220 und M230 erfüllen alle Anforderungen gemäß EN ISO 10535, IEC 60601-1, IEC 60601-1-2, IEC 60601-1-11, ANSI/AAMI ES60601-1 und CAN/CSA C22.2 Nr. 60601-1. -
Seite 3: Definitionen
Das Gerät darf nur in geschlossenen Räumen Bedienelemente: Handbedienung: verwendet werden. Elektrische Daten: 24 V Typ B, gemäß der Elektroschock-Schutzklasse. Gerät der Klasse II. Liko M220 / Liko M230 • 7DE150106-02 w w w . l i k o . com... -
Seite 4: Abmessungen
• Hubsäule mit Hubarm und Hebebügel mit Schutzhäkchen, • Schrauben 4 x M10 und 1 x M5, Liftermotor (inkl. Hubmotor), Schiebegriffe, • Gebrauchsanweisung und • Fahrgestell mit elektrischer (M230) oder manueller (M220) Kurzgebrauchsanweisung mit Kette, Breitenverstellung, • Inbusschlüssel 3 mm, Inbusschlüssel 6 mm. - Seite 5 • die Bewegungen des Hubarms mit den Tasten • die Bremsen der hinteren Laufrollen funktionieren. auf der Handbedienung übereinstimmen • die manuelle und die elektrische Notabsenkung funktioniert Liko M220 / Liko M230 • 7DE150106-02 w w w . l i k o . com...
-
Seite 6: Betrieb
Hubarm anzuheben oder abzusenken oder Der Hebevorgang wird unterbrochen, wenn Sie die jeweilige Taste loslassen. Drücken Sie zur elektrischen Breitenverstellung des Fahrgestells (Liko M230) oder Liko M220 / Liko M230 • 7DE150106-02 w w w . l i k o . com... - Seite 7 Bequemlichkeit zu verbessern, ein Kissen unter dem Kopf des Pflegebedürftigen. Achten Sie beim Anheben vom Boden immer darauf, dass die Laufrollen verriegelt sind. Liko M220 / Liko M230 • 7DE150106-02 w w w . l i k o . com...
-
Seite 8: Laden Der Akkus
Ladekabel in eine Steckdose eingesteckt ist. Die Lifter Liko M220 und M230 erfüllen die Anforderungen gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte. Alte Akkus müssen gemäß regionaler Vorschriften bei der nächsten Wertstoffsammelstelle abgegeben oder dem von Liko/Hill-Rom autorisierten Personal übergeben werden. -
Seite 9: Max. Tragfähigkeit
Tragfähigkeit stets die niedrigste max. Tragfähigkeit der Bauteile. Zum Beispiel kann ein Liko M220/ Liko M230, der für 182 kg zugelassen ist, mit einem Hebegurte ausgerüstet werden, der für 200 kg zugelassen ist. In diesem Fall beträgt die max. Tragfähigkeit 182 kg für die komplette montierte Liftereinheit. Beachten Sie die Markierungen auf dem Lifter und auf dem Lifterzubehör oder wenden Sie sich bei Fragen an Ihre Liko-/... - Seite 10 Art.-Nr. 20190029 Akkuladegerät Art.-Nr. 2004106 Für die Wandmontage oder zur Verwendung mit einem Tischladegerät. Tischladegerät Art.-Nr. 2107103 ohne Ladegerät Zusätzlicher Akku Art.-Nr. 2006106 Liko M220 / Liko M230 • 7DE150106-02 w w w . l i k o . com...
-
Seite 11: Fehlersuche Und -Behebung
5. Falls das Problem bestehen bleibt, wenden Sie sich bitte an Liko/Hill-Rom. Wenn Sie ungewöhnliche Setzen Sie sich mit Liko/Hill-Rom in Verbindung. Geräusche wahrnehmen. Liko M220 / Liko M230 • 7DE150106-02 w w w . l i k o . com... -
Seite 12: Überprüfung Und Wartung
• Laden Sie die Akkus täglich nach Benutzung des Lifters und stellen Sie sicher, dass das Ladegerät funktioniert. Setzen Sie sich bei Unklarheiten, oder falls Sie Fragen haben, bitte mit Ihrer Liko-/Hill-Rom-Vertretung in Verbindung. Reinigen Sie den Lifter bei Bedarf mit einem feuchten Tuch und verwenden Sie dazu warmes Wasser oder ein Desinfektionsmittel.
