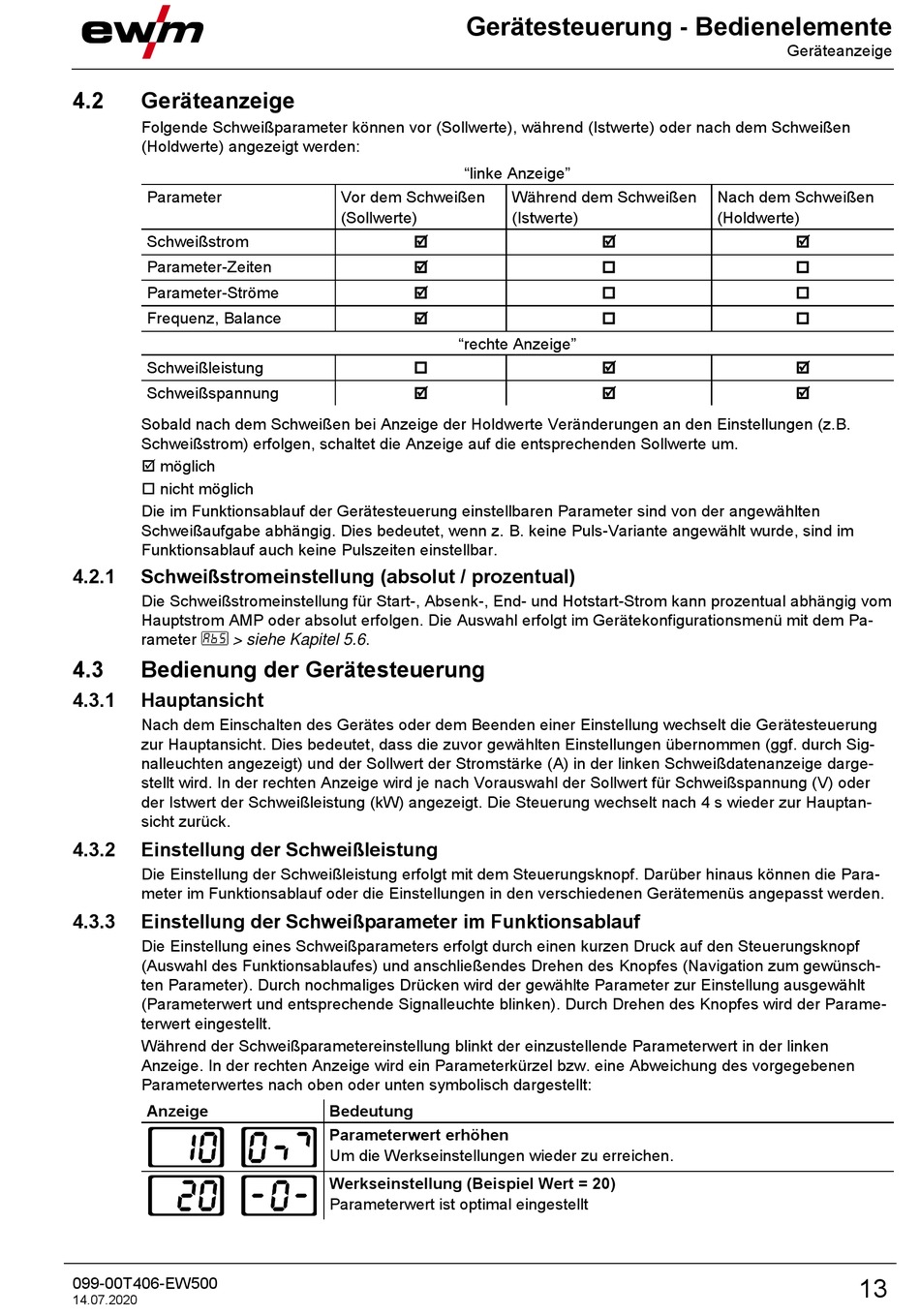

4.2
Geräteanzeige
Folgende Schweißparameter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen
(Holdwerte) angezeigt werden:
Parameter
Schweißstrom
Parameter-Zeiten
Parameter-Ströme
Frequenz, Balance
Schweißleistung
Schweißspannung
Sobald nach dem Schweißen bei Anzeige der Holdwerte Veränderungen an den Einstellungen (z.B.
Schweißstrom) erfolgen, schaltet die Anzeige auf die entsprechenden Sollwerte um.
möglich
nicht möglich
Die im Funktionsablauf der Gerätesteuerung einstellbaren Parameter sind von der angewählten
Schweißaufgabe abhängig. Dies bedeutet, wenn z. B. keine Puls-Variante angewählt wurde, sind im
Funktionsablauf auch keine Pulszeiten einstellbar.
4.2.1
Schweißstromeinstellung (absolut / prozentual)
Die Schweißstromeinstellung für Start-, Absenk-, End- und Hotstart-Strom kann prozentual abhängig vom
Hauptstrom AMP oder absolut erfolgen. Die Auswahl erfolgt im Gerätekonfigurationsmenü mit dem Pa-
rameter
> siehe Kapitel 5.6.
4.3
Bedienung der Gerätesteuerung
4.3.1
Hauptansicht
Nach dem Einschalten des Gerätes oder dem Beenden einer Einstellung wechselt die Gerätesteuerung
zur Hauptansicht. Dies bedeutet, dass die zuvor gewählten Einstellungen übernommen (ggf. durch Sig-
nalleuchten angezeigt) und der Sollwert der Stromstärke (A) in der linken Schweißdatenanzeige darge-
stellt wird. In der rechten Anzeige wird je nach Vorauswahl der Sollwert für Schweißspannung (V) oder
der Istwert der Schweißleistung (kW) angezeigt. Die Steuerung wechselt nach 4 s wieder zur Hauptan-
sicht zurück.
4.3.2
Einstellung der Schweißleistung
Die Einstellung der Schweißleistung erfolgt mit dem Steuerungsknopf. Darüber hinaus können die Para-
meter im Funktionsablauf oder die Einstellungen in den verschiedenen Gerätemenüs angepasst werden.
4.3.3
Einstellung der Schweißparameter im Funktionsablauf
Die Einstellung eines Schweißparameters erfolgt durch einen kurzen Druck auf den Steuerungsknopf
(Auswahl des Funktionsablaufes) und anschließendes Drehen des Knopfes (Navigation zum gewünsch-
ten Parameter). Durch nochmaliges Drücken wird der gewählte Parameter zur Einstellung ausgewählt
(Parameterwert und entsprechende Signalleuchte blinken). Durch Drehen des Knopfes wird der Parame-
terwert eingestellt.
Während der Schweißparametereinstellung blinkt der einzustellende Parameterwert in der linken
Anzeige. In der rechten Anzeige wird ein Parameterkürzel bzw. eine Abweichung des vorgegebenen
Parameterwertes nach oben oder unten symbolisch dargestellt:
Anzeige
099-00T406-EW500
14.07.2020
Gerätesteuerung - Bedienelemente
"linke Anzeige"
Vor dem Schweißen
(Sollwerte)
"rechte Anzeige"
Bedeutung
Parameterwert erhöhen
Um die Werkseinstellungen wieder zu erreichen.
Werkseinstellung (Beispiel Wert = 20)
Parameterwert ist optimal eingestellt
Während dem Schweißen
(Istwerte)
Geräteanzeige
Nach dem Schweißen
(Holdwerte)
13
