Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
4.1.2

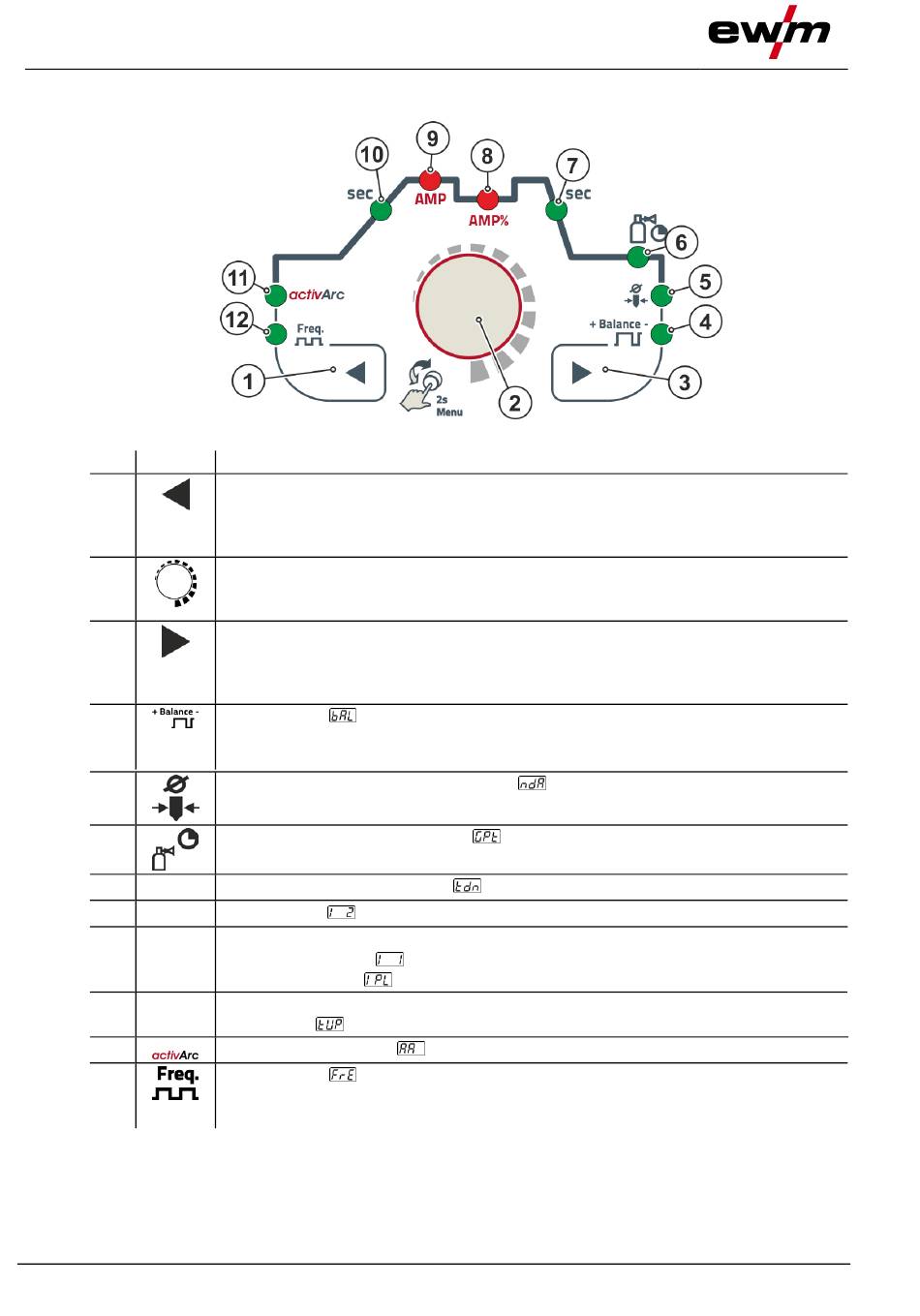

Steuerungsbereich B
Pos. Symbol
1
2
3
4
5
6
7
sec
8
AMP%
9
AMP
10
sec
11
12
12
Beschreibung
0
Drucktaste Parameteranwahl, links
Die Schweißparameter des Funktionsablaufes werden nacheinander gegen den Uhr-
zeigersinn angewählt. Bei Steuerungen ohne diese Taste erfolgt die Einstellung aus-
schließlich über den Steuerungsknopf.
Steuerungsknopf
Zentraler Steuerungsknopf zur Bedienung durch Drehen und Drücken > sie-
he Kapitel 4.3.
Drucktaste Parameteranwahl, rechts
Die Schweißparameter des Funktionsablaufes werden nacheinander im Uhrzeigersinn
angewählt. Bei Steuerungen ohne diese Taste erfolgt die Einstellung ausschließlich
über den Steuerungsknopf.
Signalleuchte
• ---------- AC-Balance > siehe Kapitel 5.1.3
• ---------- Puls-Balance > siehe Kapitel 5.1.5.6
Signalleuchte Elektrodendurchmesser
Zündoptimierung (WIG)
Signalleuchte Gasnachströmzeit
Signalleuchte Downslope-Zeit
Absenkstrom
(WIG)
Signalleuchte
• ---------- Hauptstrom
• ---------- Pulsstrom
Signalleuchte
Upslope-Zeit
(WIG)
Signalleuchte activArc
Signalleuchte
• ---------- AC-Frequenz > siehe Kapitel 5.1.3
• ---------- Pulsfrequenz > siehe Kapitel 5.1.5.6
Abbildung 4-3
> siehe Kapitel 5.1.6
