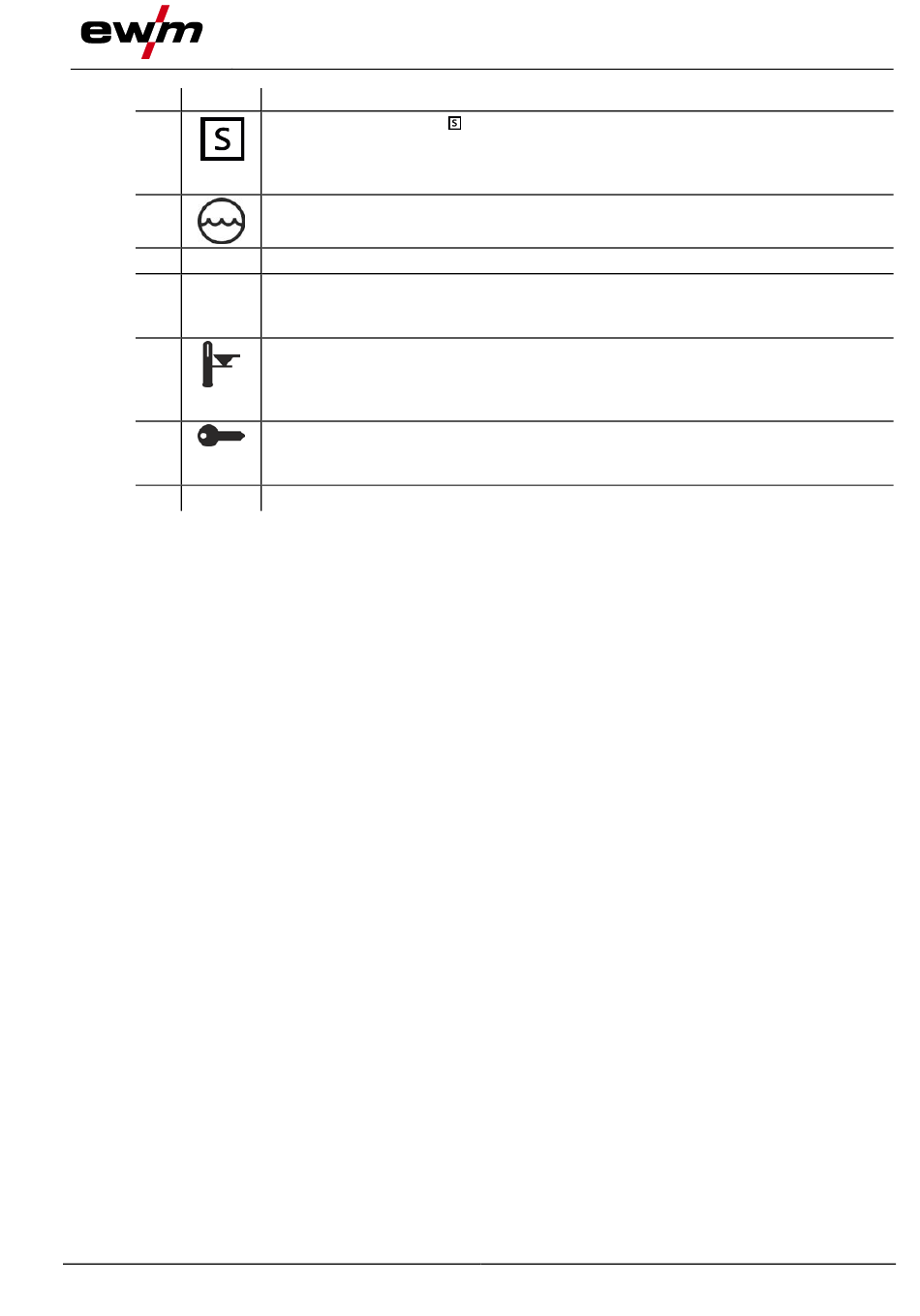

Pos. Symbol
10
11
12
VRD
13
Hold
14
15
16
099-00T406-EW500
14.07.2020
Beschreibung
0
Signalleuchte Funktion
Signalisiert, dass in Umgebung mit erhöhter elektrischer Gefährdung Schweißen mög-
lich ist (z.B. in Kesseln). Leuchtet die Signalleuchte nicht, so ist unbedingt der Service
zu verständigen.
Signalleuchte Kühlmittelstörung
Signalisiert Druckverlust bzw. Kühlmittelmangel im Kühlmittelkreislauf.
Signalleuchte Spannungsminderungseinrichtung (VRD) > siehe Kapitel 5.5
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne weite-
re Maßnahmen weitergeschweißt werden.
Signalleuchte Zugriffssteuerung aktiv
Signalleuchte leuchtet bei aktiver Zugriffssteuerung der Gerätesteue-
rung > siehe Kapitel 5.4.
In dieser Geräteausführung ohne Funktion.
Gerätesteuerung - Bedienelemente
-Zeichen
Übersicht Steuerungsbereiche
11
