Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
4.1.1
Steuerungsbereich A
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
Beschreibung
0
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2
Drucktaste Gastest > siehe Kapitel 5.1.1
Drucktaste Betriebsarten > siehe Kapitel 5.1.5 / Energiesparmo-
dus > siehe Kapitel 5.3
--------- 2-Takt
------- 4-Takt
------- Punktschweißverfahren spotArc - Signalleuchte leuchtet grün
------- Punktschweißverfahren spotmatic - Signalleuchte leuchtet rot
--------- Durch langen Tastendruck wechselt das Gerät in den Energiesparmodus
Zum Reaktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Drucktaste Pulsschweißen
WIG ----- Pulsschweißen > siehe Kapitel 5.1.5.6
E-Hand - Pulsschweißen > siehe Kapitel 5.2.4
Drucktaste Schweißstrompolarität
-------- Gleichstromschweißen mit negativer Polarität am Brenner (bzw. Elektroden-
halter) gegenüber Werkstück.
-- Wechselstromschweißen/Wechselstromformen > siehe Kapitel 5.1.3.2
Drucktaste Schweißverfahren
--------- WIG-Schweißen
-------- E-Hand-Schweißen
Drucktaste Umschaltung Anzeige
kW ------- Anzeige Schweißleistung
V --------- Anzeige Schweißspannung
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2
Signalleuchte WIG-Zündungsart
Signalleuchte leuchtet: Zündungsart Liftarc aktiv / HF-Zündung ausgeschaltet. Die Um-
schaltung der Zündungsart erfolgt im Expertmenü (WIG) > siehe Kapitel 5.1.9.

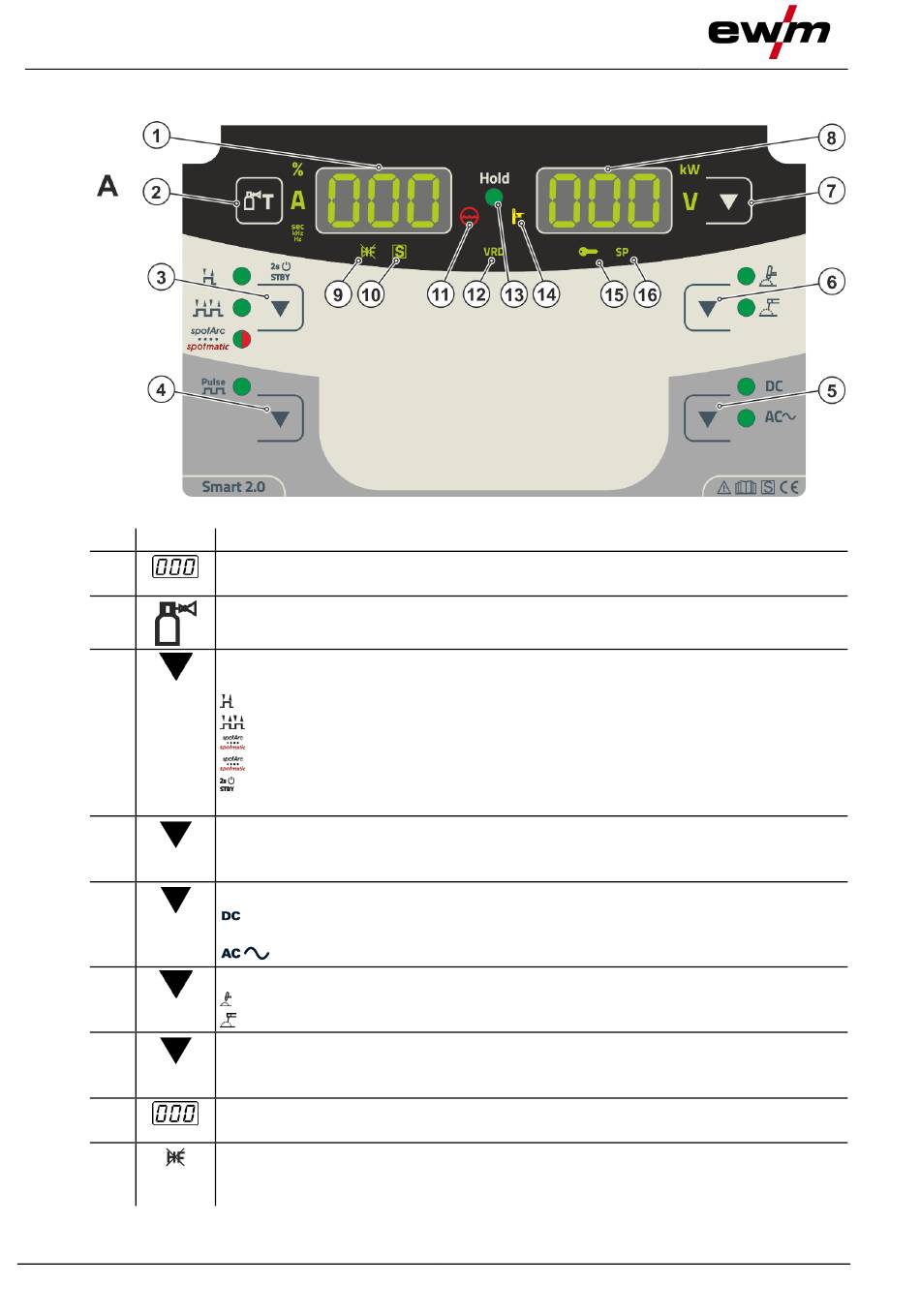

Abbildung 4-2
099-00T406-EW500
14.07.2020
