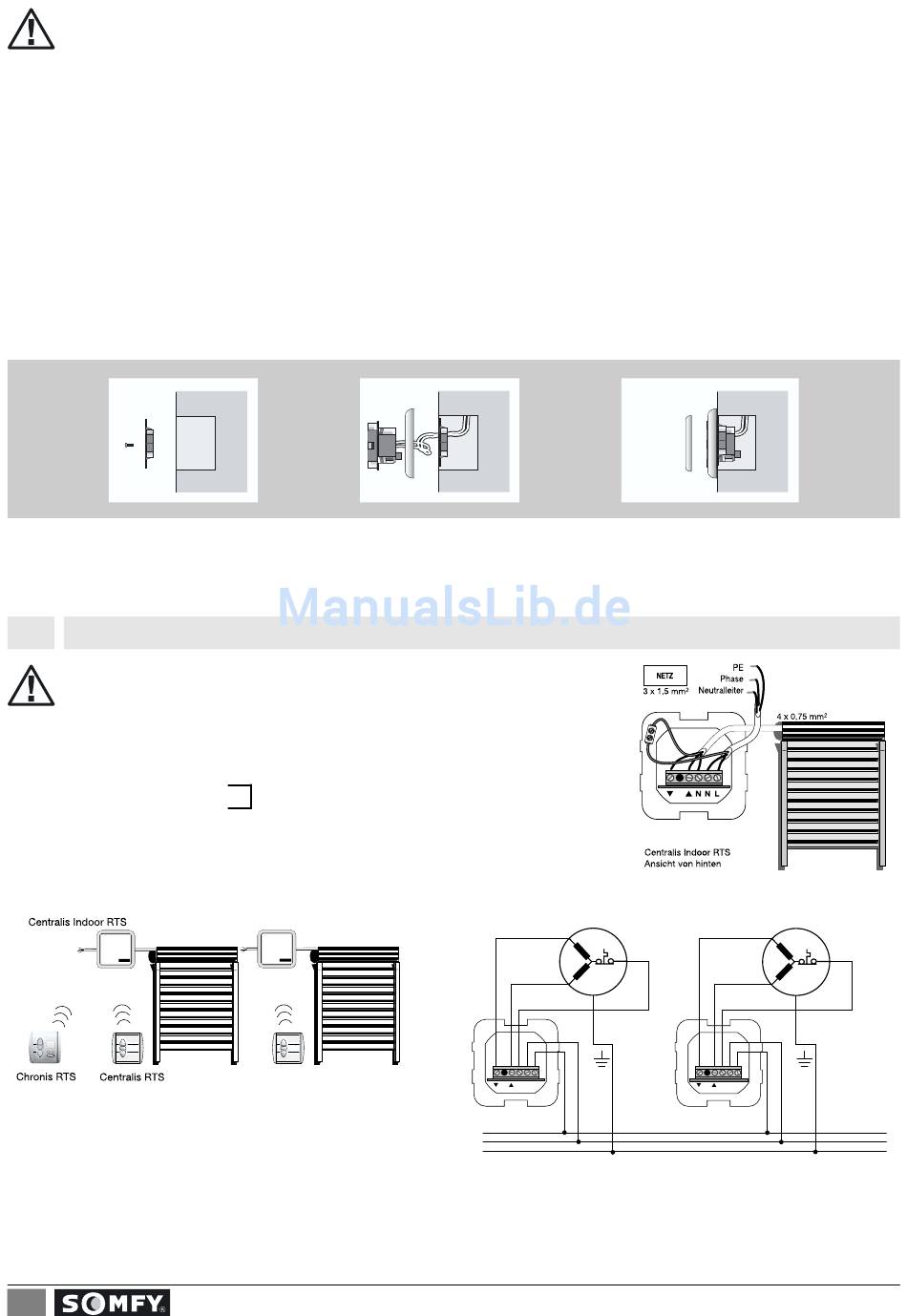

SOMFY inteo Gebrauchsanweisung Seite 2

2. Um die Empfangsqualität nicht zu beeinträchtigen, sollte bei der Installation darauf geachtet werden, dass ein
Mindestabstand von 30 cm zwischen einem Sender und einem Centralis Indoor RTS (Funkempfänger) eingehalten wird,
und mindestens 20 cm zwischen 2 Empfängern.
3. Centralis Indoor RTS sollte nicht in direkter Nähe metallischer Flächen installiert werden. Starke lokale Sendeanlagen (z.B.:
Funk-Kopfhörer), deren Sendefrequenz mit der des Centralis Indoor RTS identisch ist, können den Empfang beeinflussen.
Centralis Indoor RTS kann zusammen mit allen SOMFY Standard-Antrieben eingesetzt werden. Die Verkabelung ist dem
unten stehen-den Schaltbild zu entnehmen.
Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft (lt. VDE 0100) durch-
geführt werden! Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheits-vorkehrungen
gegen unbeabsichtigtes Einschalten! Der ordnungsgemäße Betrieb ist nur bei fachgerechter Installation und ausreichender
Stromversorgung gewährleistet!
Der Empfänger kann entweder in einer Unterputz-Schalterdose 60 mm ø oder Aufputz montiert werden.
2 x
1. Tragrahmen auf U.P.-Dose
befestigen.
2.2 Klemmenbelegung
Achtung: Wenn ein Auf-Befehl durch einen Sender eine Abwärtsbewegung des
Rollladens bewirkt, sind das braune und das schwarze Kabel des
Antriebes zu vertauschen.
Netz Phase (L)
Netz Neutralleiter (N)
Motor Neutralleiter (N)
Motor Auf ( )
Motor Ab ( )
Weiterhin ist zu beachten:
- Die Sicherung befindet sich unter der gelben Abdeckung des Gerätes
- Nur flexible Kabel verwenden
- Nach der Installation dürfen keine Zugbelastungen auf die Klemmreihen wirken.
2
2. Kabel durch Tragrahmen und Abdeck-
rahmen ziehen.
3. Anschlussleitung an Klemmen
anschließen.
* Neutralleiter (N) ist intern gebrückt
Centralis Indoor RTS
4. Steuergerät in Tragrahmen einstecken
und Abdeckplatte aufdrücken.
Antrieb
N N L
Phase
Neutralleiter
PE
Antrieb
N
N N L
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
N
