DGplus Aktion Aufbauanleitung Seite 8

Legen Sie die Sparren auf die Tragbalken und befestigen Sie diese wechselseitig mit den
HVV Winkeln, die Sie wiederum mit Spax-Schrauben 4x30 mm befestigen (siehe Skizze
Nr. 2).

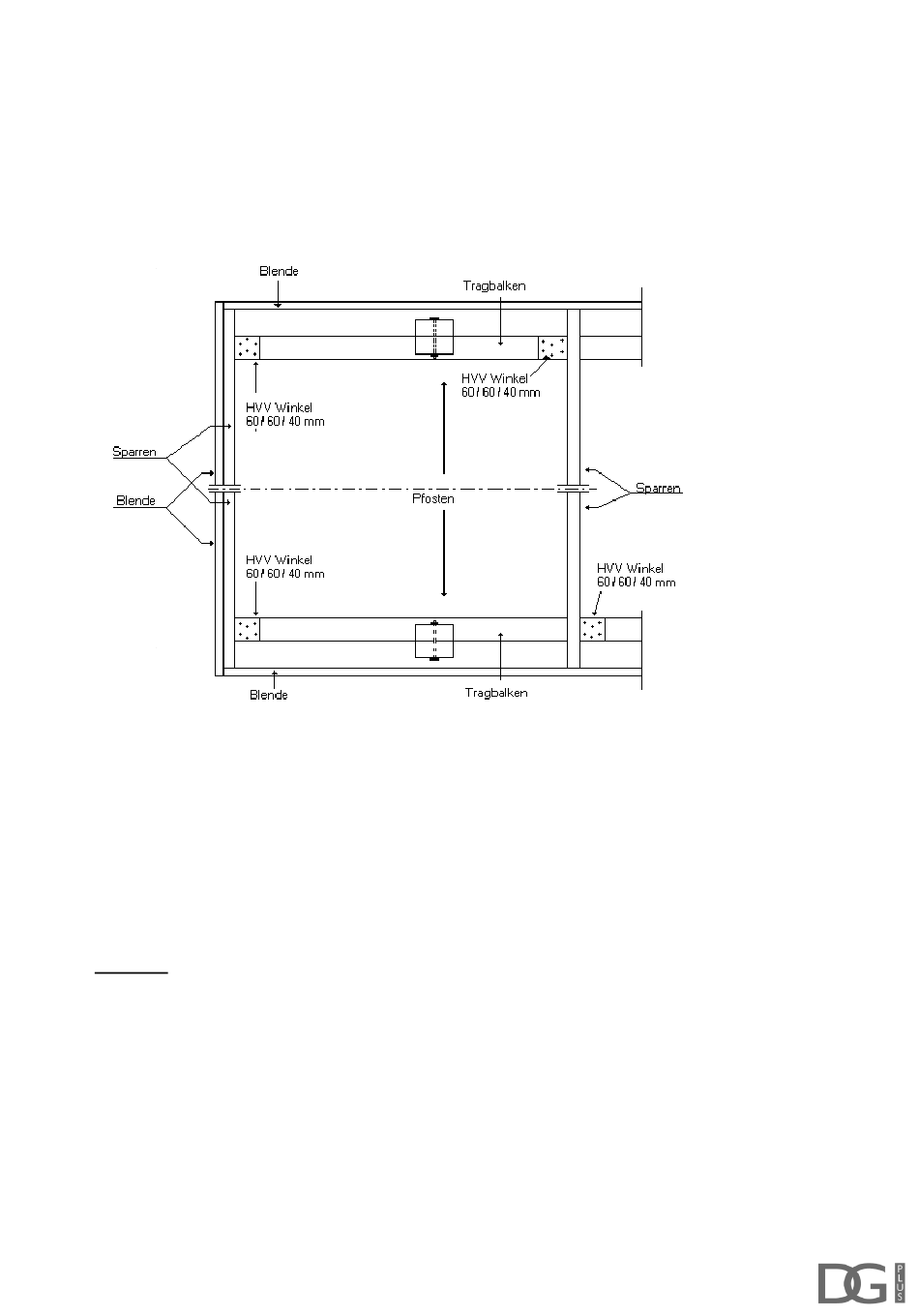

Skizze Nr. 2 (Draufsicht)
Der Sparren am hinteren Ende des Carports wird in der Regel 4-6 cm vom Tragbalken
zurück gesetzt, damit die Montage einer Dachrinne möglich ist (nicht im Lieferumfang
enthalten). Das Maß ist auf die tatsächlich verwendete Dachrinnenanlage abzustimmen.
Sollten Sparren einen Stich (Bogen, Verzug) aufweisen, was vorkommen kann und darf,
diese Sparren bitte so auflegen, dass der Stich nach oben zeigt (um ein Durchhängen des
Daches zu vermeiden).
Blenden
Die Blenden werden 2,5 cm über der Oberkante der Sparren angeschraubt um die
Dachplatten zu verdecken.
Beginnen Sie mit der vorderen Blende (Skizze Nr. 2). Die vordere Blende muss links und
rechts um eine Blendenstärke überstehen, da sie die seitlichen Blenden überdecken soll.
Die Befestigung der seitlichen Blenden erfolgt mit Spax-Schrauben in die Stirnseiten der
Sparren. Abschließend verschrauben Sie die Eckpunkte der Blenden miteinander. Die
Rückseite des Carports hat keine Blende, um die Montage eines Dachrinnensystems zu
ermöglichen (nicht im Lieferumfang).
Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten
(Carport AE 05/2023)
Seite 8 von 12
