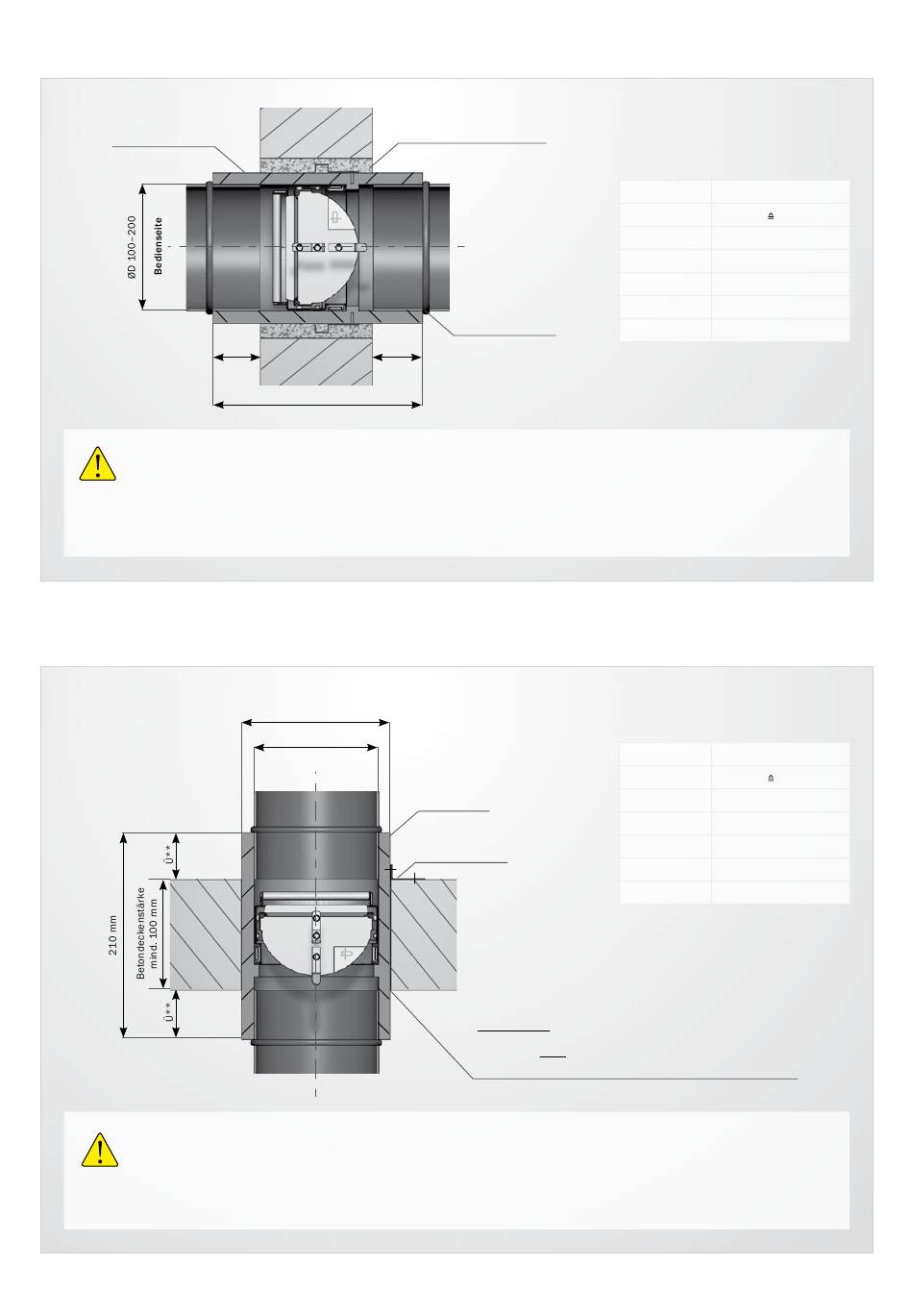

Einbau mit Mörtel in eine massive Wand
Einbaurahmen Typ ED
* Bitte beachten:
bzw. mit Mörtel der Gruppe II oder III nach DIN 1053 ausgefüllt werden. Maschinelle Verfüllungen, mit Zementmörtel
der Kategorie M10 nach DIN EN 998-2, sind zulässig.
Bei einem umlaufenden Spalt von < 10 mm muss die vorhandene Wandöffnung mit Zementmörtel ausgestrichen werden.
Anschließend wird der Einbaurahmen langsam mit leichter Drehbewegung in der Öffnung ausgerichtet und fixiert. Abschließend
beidseitig mit Hand- oder auch maschineller Mörtelpumpe den Einbaurahmen umlaufend verpressen und verspachteln.

Trockeneinbau in eine massive Decke

Ausschnitt max. ≥ 4 bis ≤ 10 mm größer als der
Bitte beachten:
Baustoffen anzuschließen, elastische Stutzen sind möglich. Im Brandfall dürfen thermische Ausdehnungen keine erheblichen Kräfte
ausüben. Dann sind entsprechend dem Bedarf Ausgleichsmaßnahmen vorzusehen. Allgemein kann der Ausgleich durch eine geeignete
Leitungsverlegung erfolgen.
Der Anschluss der Luftleitung mit elastischem Stutzen (Aluflex-Rohr) wird empfohlen!
Ü** Ü**
210 mm
Umlaufender Spalt von > 5 bis ≤ 50 mm muss mit Zementmörtel der Kategorie M10 nach DIN EN 998-2
Außendurchmesser des Einbaurahmens
ØD 100–200
Bedienseite
Die Brandschutzklappe BEK ist mindestens einseitig an Lüftungsleitungen aus nicht brennbaren oder aus brennbaren
Umlaufender Spalt mit Mörtel*
Stecknippel bauseits
Einbaurahmen
Typ ED-Z
Befestigungswinkel
(3 Stück), 60 x 20
Umlaufender Spalt 2 bis 5 mm Hülse einpassen, mit Strulik SBK 2000
einstreichen und verkleben oder mit Fugenfüller verspachteln.
Hinweise:
Für das fachgerechte Einbringen des Strulik SBK 2000 Klebers
sollte unbedingt eine Handdruck pistole für Beutel (Mindestaufnahme
850 g) verwendet werden. Für das fachgerechte Einbringen des
Fugenfüllers muss eine Fugenpistole / Mörtelspritze verwendet
werden.
Produktinformation – Brandschutzklappe Typ BEK
** Ü = Überstand
Wandstärke Überstand
100 mm 55 mm ( Darstellung)
115 mm 40 – 55 mm
120 mm 35 – 55 mm
125 mm 30 – 55 mm
150 mm 5 – 55 mm
175 mm 0 – 55 mm
** Ü = Überstand
Deckenstärke Überstand
100 mm 55 mm ( Darstellung)
115 mm 40 – 55 mm
120 mm 35 – 55 mm
125 mm 30 – 55 mm
150 mm 5 – 55 mm
175 mm 0 – 55 mm
