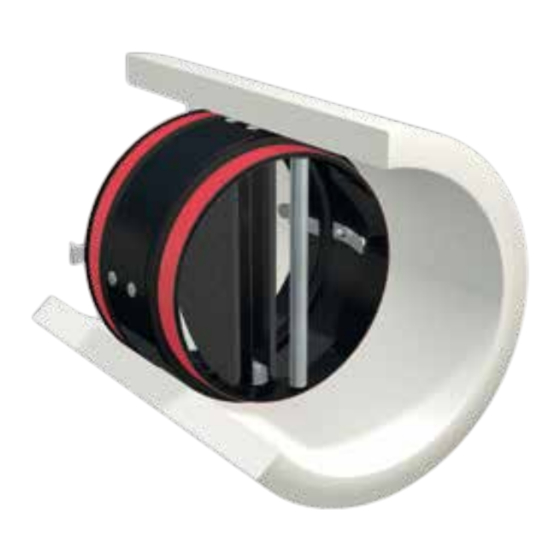

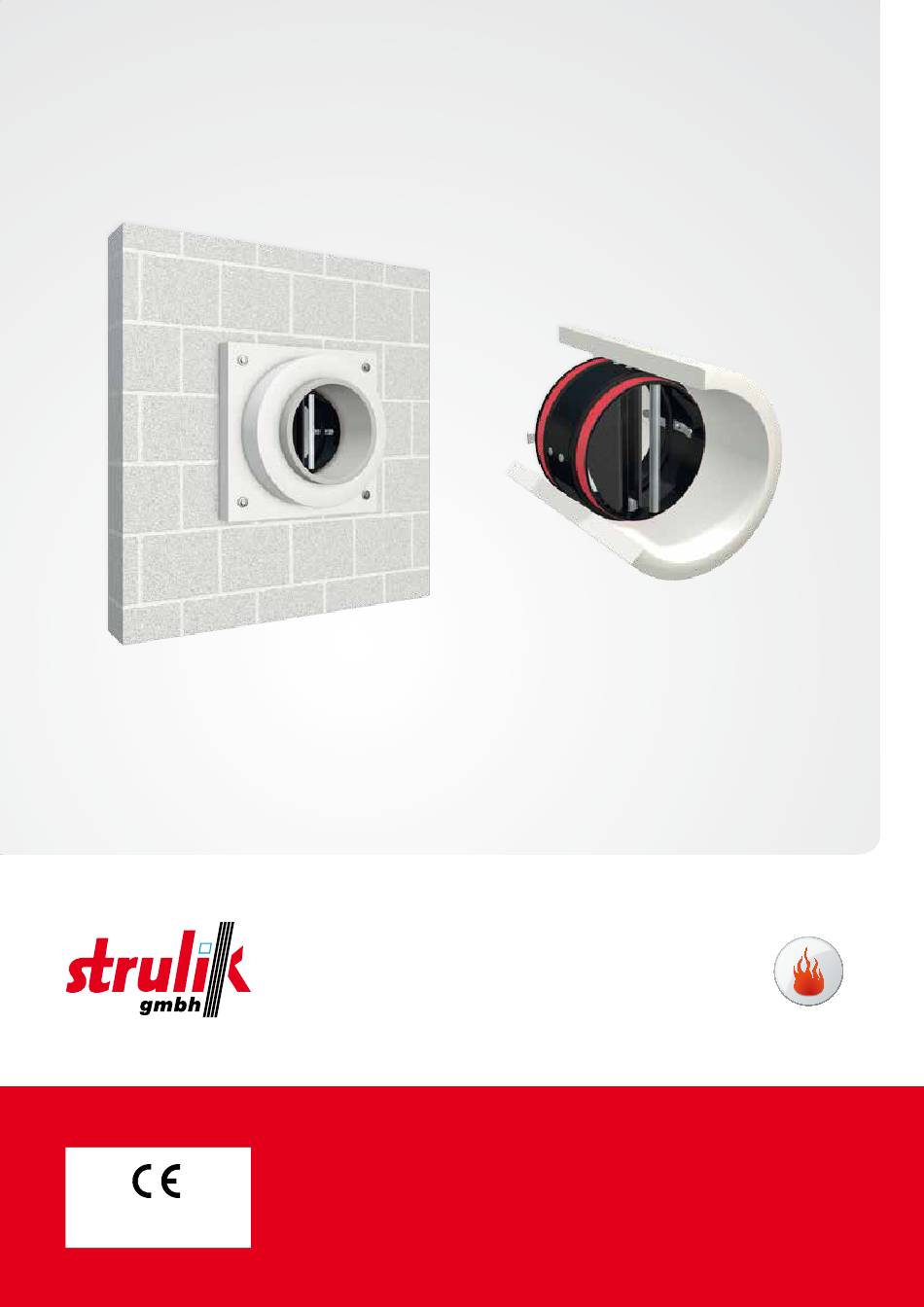

- Seite 1 Produktinformation Brandschutzklappe Typ BEK „Sicherheit und Exklusivität“ CE-konform gemäß europäischen Vorschriften...
- Seite 2 Wartung der Brandschutzklappe ......................22 Prüfung ............................... 22 Mängelbeseitigung ........................... 22 Zubehör – Elektrischer Endschalter Typ MS-E Revisionsmöglichkeit BEK mit elektrischem Endschalter Typ MS-E ..........23 BEK mit elektrischem Endschalter Typ MS-E ..................24 Schaltplan ..............................25 Schaltbild ..............................25 Technische Daten – Endschalter ......................25 Bestellbeispiel Brandschutzklappe Typ BEK ........................
- Seite 3 ▪ Verfügbar in den folgenden Abmessungen: DN 100/125/160 und 200 mm ▪ Leistungserklärung DoP/BEK/008 Typ BEK Beschreibung Strulik Brandschutzklappen Typ BEK eignen sich für den ▪ Auslösetemperatur ab 72 °C bzw. 90°C Einbau in und direkt vor massiven Wänden und Decken, so- ▪...
- Seite 4 DN 100 – 200 Mindestdichte 650 +/- 200 kg /m³ (ho i↔o) Unter Massiv Decke hängend Mindeststärke 100 mm BEK-ED-V DN 100 – 200 DN 100 – 200 Mindestdichte 650 +/- 200 kg/m³ (ho i↔o) Produktinformation – Brandschutzklappe Typ BEK...
- Seite 5 Einbausituationen Typ BEK (ED / ED-Z) Einbau in massive Wände und Decken aus Beton oder Porenbeton allgemein Der fachgerechte Einbau der Brandschutzklappe BEK erfolgt mittels eines lieferbaren Mauerrahmens aus Faserzement. Einbau möglich in ▪ Decken und Wänden aus Beton (mind. 100 mm) ▪...
- Seite 6 Bitte beachten: Die Brandschutzklappe BEK ist mindestens einseitig an Lüftungsleitungen aus nicht brennbaren oder aus brennbaren Baustoffen anzuschließen, elastische Stutzen sind möglich. Im Brandfall dürfen thermische Ausdehnungen keine erheblichen Kräfte ausüben. Dann sind entsprechend dem Bedarf Ausgleichsmaßnahmen vorzusehen. Allgemein kann der Ausgleich durch eine geeignete Leitungsverlegung erfolgen.
- Seite 7 Bitte beachten: Die Brandschutzklappe BEK ist mindestens einseitig an Lüftungsleitungen aus nicht brennbaren oder aus brennbaren Baustoffen anzuschließen, elastische Stutzen sind möglich. Im Brandfall dürfen thermische Ausdehnungen keine erheblichen Kräfte ausüben. Dann sind entsprechend dem Bedarf Ausgleichsmaßnahmen vorzusehen. Allgemein kann der Ausgleich durch eine geeignete Leitungsverlegung erfolgen.
- Seite 8 Bei einem umlaufenden Spalt von < 10 mm muss die vorhandene Deckenöffnung mit Zementmörtel ausgestrichen werden. Anschließend wird der Einbaurahmen langsam mit leichter Drehbewegung in der Öffnung ausgerichtet und fixiert. Abschließend beidseitig mit Hand- oder auch maschineller Mörtelpumpe den Einbaurahmen umlaufend verpressen und verspachteln. Produktinformation – Brandschutzklappe Typ BEK...
- Seite 9 Mindestabstände für Einbau in massive Wände und Decken sowie leichte Trennwände Hinweis: Der Abstand zwischen zwei BEK Brandschutzklappen, die in getrennten Leitungen eingebaut sind, muss mindestens 10 mm betragen (Abstand von Außenseite Einbaurahmen zu Außenseite Einbaurahmen) und der Abstand zwischen einer BEK Brandschutzklappe und einem tragenden Bauteil (Wand/Decke) mindestens 30 mm (Abstand von Außenseite Einbaurahmen zum tragenden Bauteil);...
- Seite 10 Befestigung in leichten Trennwänden Winkelanzahl 6 Stück, Winkel A (3 Stück) um 120˚ versetzt befestigt, bei Angabe der Wand dicke, Winkel B (3 Stück) werden lose mitgeliefert. Für das fachgerechte Einbringen des Strulik SBK 2000 Klebers sollte unbedingt eine Handdruckpistole für Beutel (Mindestaufnahme 850 g) verwendet werden.
- Seite 11 Abstand zwischen Brandschutzklappen, die in getrennten Leitungen eingebaut sind, mindestens 200 mm. Zwischen einer Brandschutzklappe und einem tragendem Bauteil (Wand / Decke) mindestens 75 mm. * Für das fachgerechte Einbringen des Strulik SBK 2000 Klebers empfehlen wir eine Handdruckpistole für Beutel (Mindestaufnahme 850 g).
- Seite 12 Revisions-T-Stück Typ RT ØD Übergang Revisionsdeckel Ab einer Deckenstärke von ≥ 155 mm, kann das T-Stück in Verbindung mit dem Einbaurahmen deckenbündig erfolgen. Decke oder Wand ØD * Stecknippel NP standardmäßig im Lieferumfang nicht enthalten. Abmessungen ØD Produktinformation – Brandschutzklappe Typ BEK...
- Seite 13 Trennwänden kann nur über den Stecknippel die zur Revision aus dem Einbaurahmen herausgezogen. Revision erfolgen, da hier beidseitig flexibel angeschlossen Einsetzbar für alle Einbausituationen, bei Einbau von BEK werden muss. Revision durch Stecknippel Typ NP in Verbindung mit Aluflex-Rohr...
- Seite 14 (bis zu einer Wanddicke von 290 mm). Hinweis: Befestigung in leichten Trennwänden Winkelanzahl 6 Stück, Winkel A (3 Stück) um 120˚ versetzt befestigt, bei Angabe der Wand dicke, Winkel B (3 Stück) werden lose mitgeliefert. Produktinformation – Brandschutzklappe Typ BEK...
- Seite 15 Länge Brandschutzklappe 72,5 mm Länge Einbaurahmen 210 mm 100 = 131 mm 125 = 156 mm Größter Rahmendurchmesser 160 = 191 mm 200 = 232 mm Gewichte in kg BEK + ED (EW-L) ~2,5 ~3,8 ~5,1 Produktinformation – Brandschutzklappe Typ BEK...
- Seite 16 Sechskantmuttern M8 / DIN 934 – Alternativ mit dem- senden Sechskantschrauben M8 mit oder ohne Schaft inkl. entsprechend zugelassenen Brandschutzdübeln (mind. M8). beidseitigen Scheiben DIN 9021 i Ø 8,4, a Ø 24 x 2 mm dick Produktinformation – Brandschutzklappe Typ BEK...
- Seite 17 Mit 4 Stück durchgehenden Gewindestangen M8 oder pas- beidseitigen Scheiben DIN 9021 i Ø 8,4, a Ø 24 x 2 mm dick senden Sechskantschrauben M8 mit oder ohne Schaft inkl. und Sechskantmuttern M8 / DIN 934. Produktinformation – Brandschutzklappe Typ BEK...
- Seite 18 Sechskantschrauben M8 mit oder ohne Schaft inkl. entsprechend zugelassenen Brandschutzdübeln (mind. M8). beidseitigen Scheiben DIN 9021 i Ø 8,4, a Ø 24 x 2 mm dick Anschluss von Lüftungsleitungen Typ BEK-ED-V (NEU) Anschluss Bedienseite Aluflexrohr oder elastischer Stutzen aus mind. normal...
- Seite 19 Abmessungen und Gewichte Typ BEK-ED-V (NEU) 5 x 25 ØA1 A2 □ BEK-ED-V ØDi ØDa ØA1 DN 100 DN 125 DN 160 DN 200 Gewichte in kg BEK-ED-V DN 100 DN 125 ~6,6 DN 160 DN 200 ~9,5 Produktinformation – Brandschutzklappe Typ BEK...
- Seite 20 Druckabfall und Schallleistungspegel Auslegungsdiagramm Die Brandschutzklappen vom Typ BEK sind luftrichtungsunabhängig einsetzbar. 1000 1000 Volumenstrom m Hinweis: Aus lüftungstechnischen Gründen sollte die Luftgeschwindigkeit von 8 m/s nicht überschritten werden. Produktinformation – Brandschutzklappe Typ BEK...
- Seite 21 Brandschutzklappe Typ BEK Funktionsbeschreibung Strulik Brandschutzklappen zur Be- und Entlüftung können Um nach dem Auslösefall die Brandschutzklappen wieder in überall dort eingesetzt werden, wo die Sicherheitsbestim- den Betriebszustand zu versetzen, wird einfach die Schließ- mungen für den Wand- und Deckeneinbau dies erfordern.
- Seite 22 Einbau Strulik Brandschutzklappen werden serienmäßig mit Einbaurahmen aus Faserzement geliefert. Einbaurahmen Schmelzlot Revisionsseite Rastbleche Wartung der Brandschutzklappe Unreine und feuchte Luft kann die ständige Funktions- nur in jährlichem Abstand gewartet zu werden. Werden sicherheit beeinträchtigen. Deshalb müssen nach Wartungsaufträge für lufttechnische Anlagen erteilt, Inbetrieb nahme der lüftungstechnischen Anlagen alle...
- Seite 23 Zubehör – Elektrischer Endschalter Typ MS-E Revisionsmöglichkeit BEK mit elektrischem Endschalter Typ MS-E Hinweis: Kabel des Endschalters MS-E aus der Kabelverschraubung herausführen; eine Schleife von ca. 50 cm außerhalb der Rohrleitung mit einem Kabelbinder für die Revision belassen, damit ein Heraus- nehmen der Brandschutzklappe möglich ist.
- Seite 24 MS-E Kabelverschraubung Wickelfalzrohr Revisionsseite Schiebestutzen SNP-S BEK mit elektrischem Endschalter Typ MS-E Stellung »AUF« Stellung »ZU« Produktinformation – Brandschutzklappe Typ BEK...
- Seite 25 IP 65 Dauerstrom/ 1,9 A/380 V Nennisolationsspannung oder 3 A/240 V Kurzschlussschutz Schmelzsicherung 6 A Klasse gl gemäß IEC 269-1, VDE 0660-200 Zertifizierung Geprüft nach IEC 947-5-1 und EN 60947-5-1 Kabellänge Querschnitt 3 x 0,34 mm Produktinformation – Brandschutzklappe Typ BEK...
- Seite 26 DN 100/125/160 und 200 mm Hinweis: Die Einbaurahmen vom Typ ED, EW-L und ED-Z haben eine Standardlänge von 210 mm, ED-V hat eine Länge von 165 mm. Sonderlängen bis 310 mm sind möglich, bitte bei der Bestellung separat angeben! Produktinformation – Brandschutzklappe Typ BEK...
- Seite 27 Ausschreibungstext Einzelpreis Gesamtpreis Pos. Beschreibung Einheit Brandschutzklappe BEK mit ED Einbaurahmen Brandschutzklappen in runder Bauform zum Absperren von Lüftungsleitungen zwischen zwei Brandabschnitten. Brandschutztechnisch geprüft nach EN 1366-2 mit CE- Kennzeichnung gemäß EN 15650 und Leistungserklä- rung nach Bauproduktenverordnung. Die Brandschutzklappe besteht aus einem stahlblech- zylindrischen Gehäuse und zwei mittig angeordneten...
- Seite 28 Ausschreibungstext Einzelpreis Gesamtpreis Pos. Beschreibung Einheit Brandschutzklappe BEK mit EW-L Einbaurahmen Brandschutzklappen in runder Bauform zum Absperren von Lüftungsleitungen zwischen zwei Brandabschnitten. Brandschutztechnisch geprüft nach EN 1366-2 mit CE- Kennzeichnung gemäß EN 15650 und Leistungserklä- rung nach Bauproduktenverordnung. Die Brandschutzklappe besteht aus einem stahlblech- zylindrischen Gehäuse und zwei mittig angeordneten...
- Seite 29 Ausschreibungstext Einzelpreis Gesamtpreis Pos. Beschreibung Einheit Brandschutzklappe BEK mit ED-40 Einbaurahmen für F90 Schachtwand Brandschutzklappen in runder Bauform zum Absperren von Lüftungsleitungen zwischen zwei Brandabschnitten. Brandschutztechnisch geprüft nach EN 1366-2 mit CE- Kennzeichnung gemäß EN 15650 und Leistungserklä- rung nach Bauproduktenverordnung.
- Seite 30 Ausschreibungstext Einzelpreis Gesamtpreis Pos. Beschreibung Einheit Brandschutzklappe BEK mit Einbaurahmen kompl. mit Aufdoppelungen zur direkten Montage vor Wänden oder Decken. Brandschutzklappen in runder Bauform zum Absperren von Lüftungsleitungen zwischen zwei Brandabschnitten. Brandschutztechnisch geprüft nach EN 1366-2 mit CE- Kennzeichnung gemäß EN 15650 und Leistungserklä- rung nach Bauproduktenverordnung.
- Seite 31 E-Mail: technik@strulik.com Internet: www.strulik.com Internet: www.strulik.ch Internet: www.strulik.com Standorte – Vertrieb Kiel Klötze Berlin Kassel Duisburg Dresden Hilden Aachen Hünfelden Frankfurt am Main Kirchberg an der Jagst Hinweis: Alle Kontaktdaten unserer Vertriebsmitarbeiter finden Sie unter www.strulik.com/nationaler-vertrieb.html Produktinformation – Brandschutzklappe Typ BEK...
- Seite 32 Strulik GmbH Neesbacher Straße 15 65597 Hünfelden-Dauborn Telefon: 06438 / 839-0 E-Mail: contact@strulik.com Technische Änderungen vorbehalten! Internet: www.strulik.com © 2018 Strulik GmbH...
