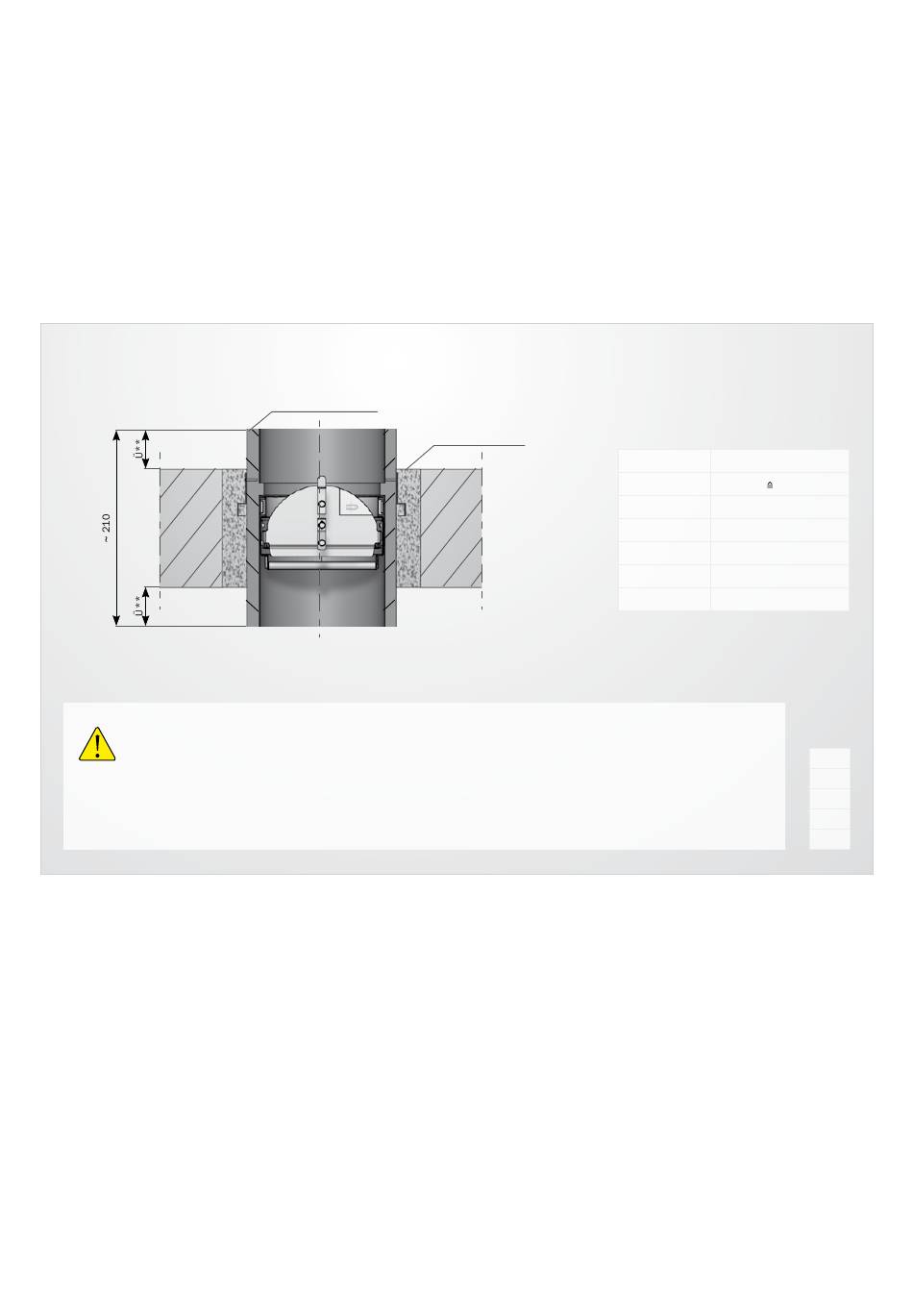

Einbausituationen Typ BEK (ED / ED-Z)
Einbau in massive Wände und Decken aus Beton oder Porenbeton allgemein
Der fachgerechte Einbau der Brandschutzklappe BEK erfolgt mittels eines lieferbaren Mauerrahmens aus Faserzement.
Einbau möglich in
▪
Decken und Wänden aus Beton (mind. 100 mm)
▪
Wänden aus Porenbeton (mind. 100 mm)
▪
Wänden aus Mauerwerk (mind. 100 mm)
* Bitte beachten:
nach DIN EN 998-2 bzw. mit Mörtel der Gruppe II oder III nach DIN 1053 ausgefüllt werden. Maschinelle
Verfüllungen, mit Zementmörtel der Kategorie M10 nach DIN EN 998-2, sind zulässig.
Bei einem umlaufenden Spalt von < 10 mm muss die vorhandene Wandöffnung mit Zementmörtel ausgestrichen
werden. Anschließend wird der Einbaurahmen langsam mit leichter Drehbewegung in der Öffnung ausgerichtet
und fixiert. Abschließend beidseitig mit Hand- oder auch maschineller Mörtelpumpe den Einbaurahmen
umlaufend verpressen und verspachteln.
Zulässige Lüftungsleitungen bzw. Anschluss von Lüftungsleitungen
Die Brandschutzklappen dürfen nur mit solchen Lüftungs-
leitungen verbunden werden, die nach ihrer Bauart oder
Verlegung – insbesondere bei Erwärmung im Brandfall –
Einbaurahmen Typ ED
Umlaufender Spalt von 5 bis 50 mm muss mit Zementmörtel der Kategorie M10
Umlaufender Spalt
mit Mörtel*
keine erheblichen Kräfte (max. 1 kN) auf die Brandschutz-
klappen oder auf die Wand bzw. Decke ausüben können.
Produktinformation – Brandschutzklappe Typ BEK
** Ü = Überstand
Deckenstärke
Überstand
100 mm
55 mm ( Darstellung)
115 mm
40 – 55 mm
120 mm
35 – 55 mm
125 mm
30 – 55 mm
150 mm
5 – 55 mm
175 mm
0 – 55 mm
ØD
100
125
160
200
5
