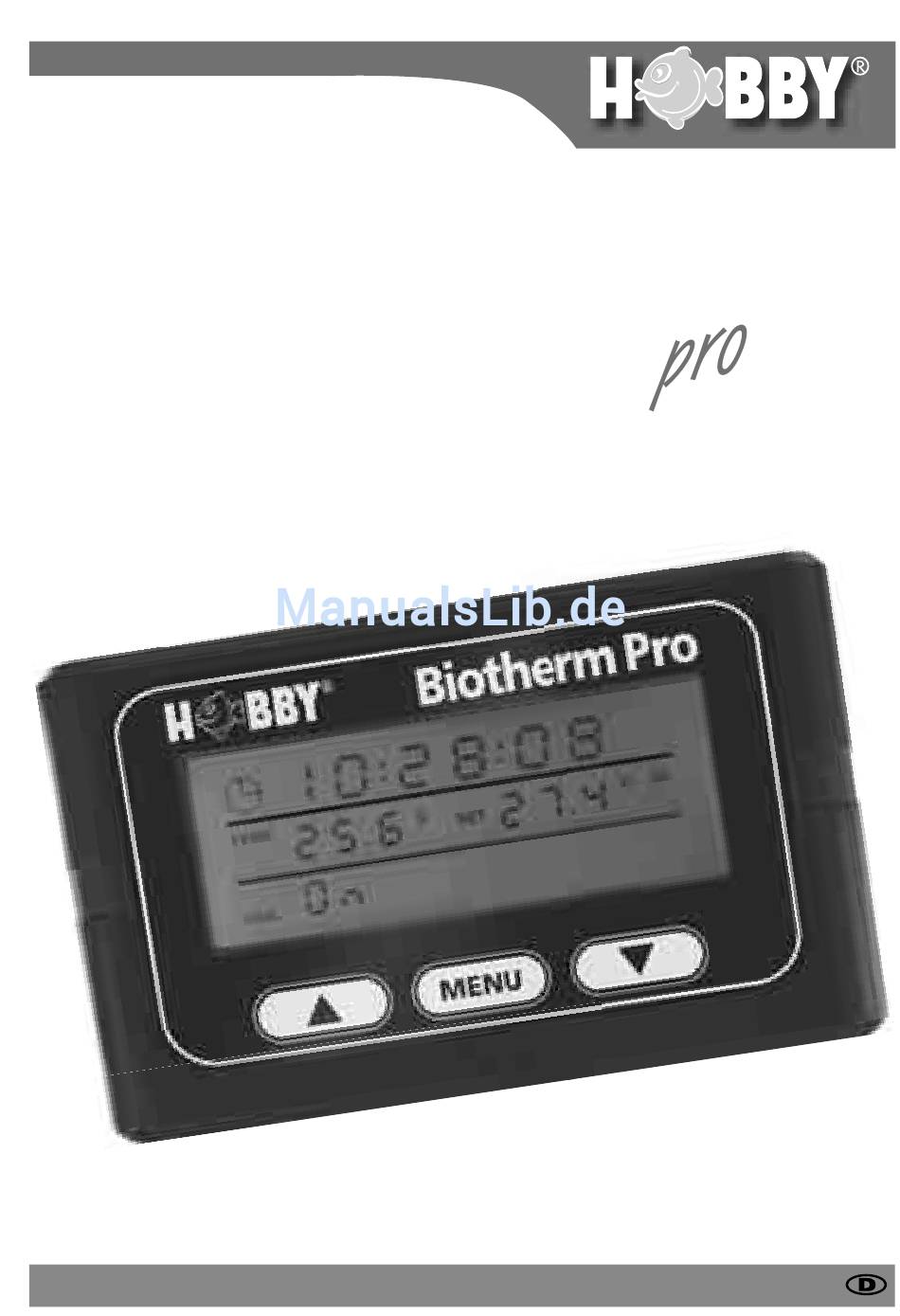

- Seite 1 Eine Marke der Dohse Aquaristik KG Gebrauchsanweisung HOBBY Biotherm Stand: 05/2009...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ..........3 Bedienteil und Schaltplatzleiste . -
Seite 3: Einleitung

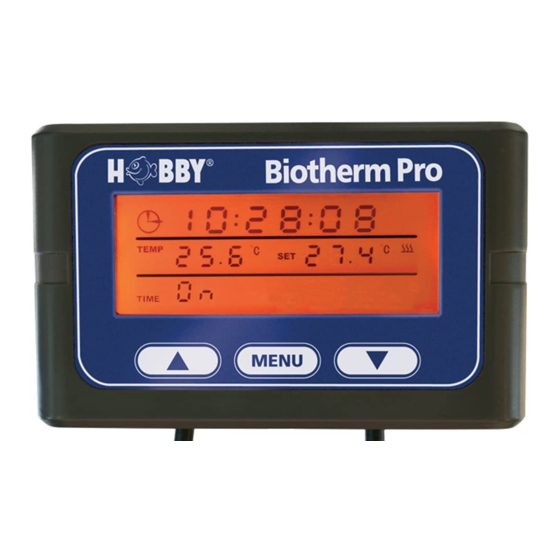

1. Einleitung 1.1 Bedienteil und Schaltplatzleiste Schaltplatzleiste Schaltplatz 1 für Steuerung Temperatur 1 (Wasserheizung) Schaltplatz 2 für Steuerung Temperatur 2 (Bodenbeheizung/Kühler) / Zeit Anschlusskabel Befestigungsschiene Schraubenset für Befestigungsschiene Kabelbinder Sauger zur Sensorbefestigung Bedienteil Temperatursensor... -
Seite 4: Display
= Grad Celsius, Einheit der Temperaturregelung 1.3 Sicherheitshinweise Der Biotherm pro ist ausschließlich für die Verwendung in geschlossenen Räumen vorgesehen. Alle elektronischen Komponenten des Biotherms pro dürfen nur in einwandfreiem Zustand betrieben werden. Bei Beschädigungen an der Netzzuleitung lassen Sie diese bitte vom Fachmann austauschen oder schicken uns das Gerät zur Reparatur ein. Ein Weiterbetrieb kann lebensgefährliche Stromschläge verursachen. -
Seite 5: Grundfunktionen
Durch den Eintritt in den Programmiermodus werden zur Sicherheit beide Steckplätze ( ) abgeschaltet. 2.2 Rückkehrfunktion Wird im Programmiermodus 90 Sekunden lang keine Taste gedrückt, wechselt der Biotherm pro automatisch in den Betriebsmodus zurück. 2.3 Funktionsüberwachung externer Geräte Auf Steckplatz 1 ( ) (Wassertemperatur) ist durch zwei programmierbare Schaltzeiten eine Nachttemperaturabsen- kung möglich. -
Seite 6: Programmierbare Funktionen
Int (Intervall-Modus) können externe Geräte im Intervall mit mindestens 1 Sekunde Dauer bei mindestens 30 Minuten Schaltabstand betrieben werden. Achtung: Der Biotherm pro kann wahlweise in Kombination Steuerung von Temperatur 1 (Schaltplatz 1) + Temperatur 2 (Schaltplatz 2) oder Temperatur 1 (Schaltplatz 1) + Zeitschaltuhr (Schaltplatz 2) betrieben werden. Die Programmie- rung Temperatur Schaltplatz 2 ( ) löscht die Programmierung Zeitschaltuhr Schaltplatz 2 ( ) und umgekehrt. -
Seite 7: Kurzanleitung Programmierung
4. Kurzanleitung Programmierung Wechseln in Programmiermodus: Durch Drücken der Taste gelangt man während des Betriebs- in den Programmiermodus. Wechseln in Betriebsmodus: Im Programmiermodus können Sie nach Beendigung der Einstellung durch Drücken der Taste von 3 Sekunden in den Betriebsmodus zurückkehren. Nach 90 Sekunden ohne Drücken einer Taste erfolgt die automatische Rückkehr vom Programmier- in den Betriebsmodus. -
Seite 8: Anleitung Programmierung
Hinweis: Wurde die Uhrzeit bereits einmal gestellt, können Sie durch die Tasten ▲ oder ▼ direkt in die Einstellung „TEMP1“ , „TEMP2“ oder „TIME“ springen. Achtung: Der Biotherm pro verfügt nicht über eine automatische Sommer-/Winterzeitumschaltung. Dies muss manuell vorgenommen werden. -
Seite 9: Regelung Temperatur 1 (Wasserheizung) Für Schaltplatz 1
5.2 Regelung der Temperatur 1 (Wasserheizung) für Schaltplatz 1 5.2.1 Einstellung der Solltemperatur 1 (Wasserheizung) „P01“ blinkt, Taste drücken, um Programmplatz 1 zu programmieren. (mit ▲ und ▼ P01 bis P02 anwählbar) „CHA“ blinkt, mit den Tasten ▲ und ▼ kann zwischen ‘CHA’ (ändern) oder ‘dEL’ (löschen) gewählt werden. Wird „CHA“... -
Seite 10: De-/Aktivierung Akustischer Alarm Temperatur 1 (Wasserheizung)
5.2.3 De-/Aktivierung akustischer Alarm Temperatur 1 (Wasserheizung) „OFF“ blinkt, mit den Tasten ▲ und ▼ den akustischen Alarm mit „ON“ ein- und „OFF“ ausschalten. Taste drücken. „TEMP 2“ blinkt. 5.3 Programmierung der Temperatur 2 für Schaltplatz 2 (Bodenbeheizung/Kühler) 5.3.1 Wahl des Modus HEAT /COOL Zur Einstellung der Temperatur 2 (Bodenheizung/Kühler) Taste drücken. -
Seite 11: Programmierung Der Schaltzeiten (Alternativ Zu 5.3)
5.4 Programmierung der Schaltzeiten (alternativ zu 5.3) 5.4.1 Einstellung des Betriebsmodus Wollen Sie die Zeitsteuerung programmieren, bei blinkender Anzeige „TIME“ die Taste drücken, „ “ (Automatik) blinkt. Wenn der Steckplatz 2 ( ) mit programmierten Ein- und Ausschaltzeiten betrieben werden soll, bei Blinken von „... -
Seite 12: Programmierung Ein- Und Ausschaltzeiten
5.4.2 Programmierung Ein- und Ausschaltzeiten „ “ blinkt, Taste drücken, um Programmplatz 1 zu programmieren. (mit ▲ und ▼ P01 bis P08 anwählbar) „CHA“ blinkt, mit den Tasten ▲ und ▼ kann zwischen ‘CHA’ (ändern) oder ‘dEL’ (löschen) gewählt werden. Wird „CHA“... - Seite 13 Zur Einstellung der ausgeschalteten Intervallzeiten mit den Tasten ▲ und ▼ die Stunden zwischen 0 und 23 einstellen. Taste drücken, die Minutenanzeige „30“ blinkt. Mit den Tasten ▲ und ▼ die Minuten zwischen 30 und 59* einstellen. Taste drücken. Zum Beenden der Programmierung, Taste 3 Sekunden halten bis Displayanzeige in den Betriebsmodus springt.
-
Seite 14: Werksvoreinstellung / Reset
3 Taste loslassen Achtung: Alle programmierten Einstellungen mit Ausnahme der eingestellten Uhrzeit gehen verloren. Der Biotherm pro regelt die Temperatur gemäß der Werkseinstellung (Temperatur 1 (Wasserheizung): 25° C / Tempe- ratur 2 (Bodenheizung/Kühler): Differenz zu Temperatur 1: 0,1° C). 7. Fehlerursachen Im Reklamationsfall führen Sie bitte zunächst ein Reset auf die Werkseinstellungen durch. -
Seite 15: Technische Daten
8. Technische Daten Betriebsspannung: 230 V, 50 Hz Anschlussleistung je Schaltplatz: Max. 2.000 W (Ohmsche Belastung) Anschlussleistung gesamt der Schaltplatzleiste: Max. 3.000 W (Ohmsche Belastung) Temperatur Anzeigebereich: -9,9 - 99,9° C Temperatur 1 Regelbereich: 10,0- 40,0° C Temperatur 2 (Differenz zu Temperatur 1): Regelbereich 0,1-5,0°... - Seite 16 DOHSE AQUARISTIK KG • OTTO-HAHN-STR. 9 • D-53501 GRAFSCHAFT-GELSDORF Telefon: +49 (0)2225-9415-0 • www.dohse-aquaristik.com...
