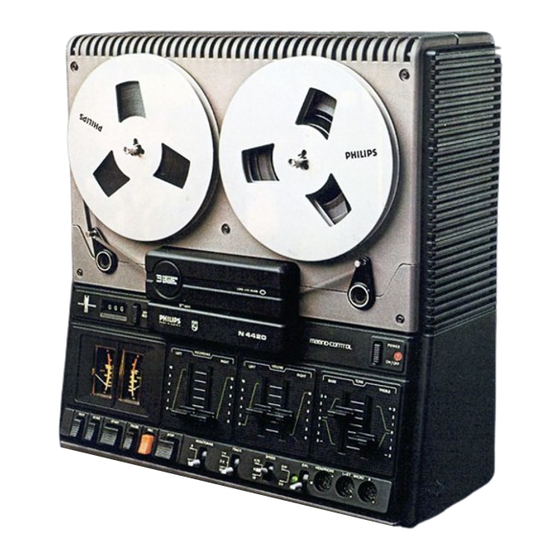

Recorders N4420/o0
Services
Service
Service
Service Manual
INHALT
Seite
Technische Daten
2
Ein- und Ausgange
3
Anschlisse und Bedienungselemente
4
Ausbau des Chassis
6
Reparaturhinweise
6
Mechanische Einstellungen und
Kontrollen
7
Explosivzeichnung
11
Mechanische Einzelteile
12
Wartung
12
Elektrische Messungen und Einstellungen 12
Prinzipschaltbilder
14
Verdrahtungsplane
16
Printzeichnungen
18
ONL Ejinheit
19
Bandzugs/Sicherungseinheit
19
Elektrische Einzelteile
20
Die Sicherheitsvorschriften erfordern, dass das Gerat sich nach der
Reparatur in seinem originalen Zustand befindet und dass die benutzten
Einzelteile den aufgefiihrten Teilen identisch sind.
Printed in The Netherlands
