Philips N4450 Serviceanleitung
Vorschau ausblenden Andere Handbücher für N4450:

Werbung

Einführung
Spezifikation
Ein- und Ausgänge
Anschlüsse und Bedienungsorgane
Umschalten auf eine andere Netzspannung
und/oder Netzfrequenz
Funktionelle Einheiten des Verstärkerteils
Beschreibung des Steuerteils
Kurzschlusssicherung in der Endstufe
Funktionelle Einheiten des Steuerteils
Index: CS31885-CS31888, CS31705, CS31889, CS31890, CS31708-CS31719, CS31891-CS31895
EINFÜHRUNG

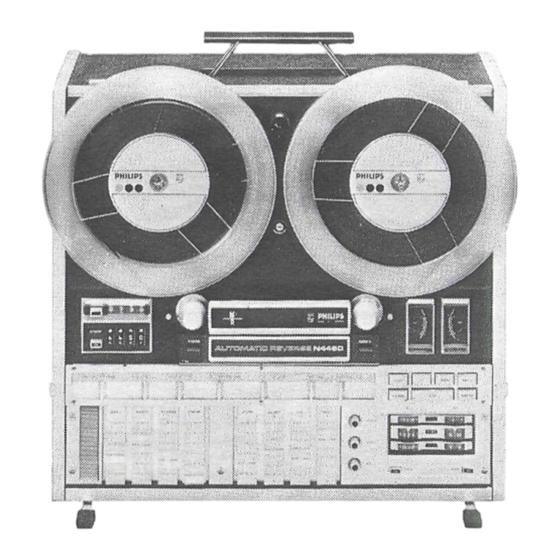

Gerät N4450 ist ein Stereo-Spulen-Tonbandgerät, das sich
CS31885
für Horizontal- und Vertikalbetrieb eignet.
CS31886
Spulen mit einem Durchmesser bis 26,5 cm (lOi") können
für dieses Gerät benutzt werden. Das Band kann sowohl von
CS31887
links nach rechts als auch von rechts nach links laufen und
CS31888
in beiden Richtungen benutzt werden. Falls erwünscht,
schaltet das Gerät den Bandtransport bei Bandende automa-
tisch auf Gegenrichtung (Reversebetrieb).
CS31890
Hierzu wurde die Kopfträgerplatte mit sechs Magnetköpfen
bestückt, und zwar mit zwei Aufnahmeköpfen, zwei Wieder-
CS31708-CS31716
gabeköpfen und zwei Löschköpfen.
CS31891
Das Gerät hat drei Motoren - einen Hall-Servomotor zum
CS31892
Antrieb der Tonwellen und zwei Gleichstrommotoren zum
Umpsulen und Antreiben der Spulenteller.
CS31893-CS31894
Die Steuerung des Laufwerks geschieht über Tipptasten.
Durch Drücken einer Taste wird ein Schalter geschlossen und
CS31895
ein Solenoid (Elektromagnet) erregt, das das Laufwerk in
die entsprechende Position schaltet.
Der Verstärker hat eine Ausgangsleistung von 2 x 20 W
(innerhalb 1 dB mit < 1 % Klirrfaktor); er kann auch benutzt
werden, wenn das Laufwerk nicht eingeschaltet ist.
Mit einer eingebauten Synchronuhr ist es möglich, das Gerät
einmal innerhalb von 24 Stunden ein- und auszuschalten.
Der Verstärkerteil und der Steuerteil bestehen aus verschie-
denen kleinen steckbaren Printplatten (funktionelle Einheiten),
die auf einer grossen Printplatte befestigt sind.
Für die technischen Daten siehe die Spezifikation.
Subject to modification
D )
4822 726 10858
Printed in the Netherlands
