Bauerfeind CoxaTrain Montageanweisung

Montageanweisung CoxaTrain
mit Beckenschale
Ergänzung der Gebrauchsanweisung/
Anpassen der CoxaTrain, Seite 3
Verbinden von Beckenbandage inklusive Beckenschale
und seitlicher Hüftschale mit Gelenkschiene

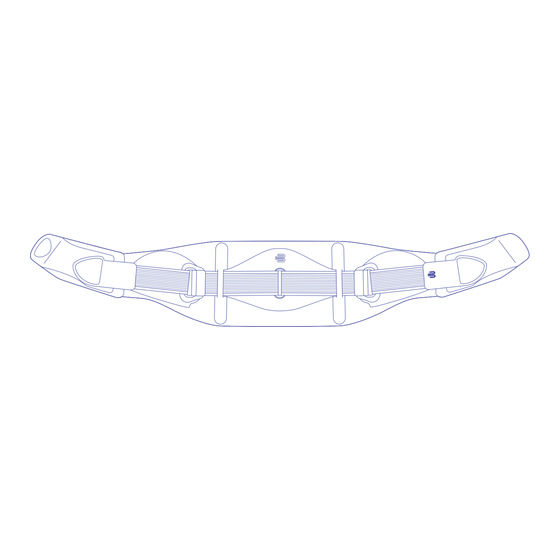

Beckenbandage mit
integrierter Beckenschale
Hüftschale mit Gelenkschiene
Schieben Sie zunächst die Hüftschale mit der Gelenkschiene entsprechend der
zu versorgen den Seite in die dafür vorgesehene aufgeschweißte Tasche an der
Beckenbandage ein
nach außen (vom Körper weg). Überprüfen Sie, dass alle Zacken der Hüftschale der
Gelenkschiene in der aufgeschweißten Tasche eingesteckt sind.
2a
Hinweis: Die Hüftschale mit Gelenkschiene muss unter die integrierte Beckenschale.
Optional kann die Beckenschale vor Einschieben der Hüftschale mit Gelenk-
schiene aus der Tasche gefädelt werden.
1a
1a
, dabei zeigt das Bauerfeind Logo »B« auf der Hüftschale
1a 1b
®
Kunststoffniet:
Für eine einseitige Versorgung mit einem
Gelenk ist nur ein Niet erforderlich.
Bei einer beidseitigen Versorgung wird der
zweite Niet benötigt.
1a
2b
1b
1a
1b
1b
– ›
