Notstromschaltung im TT-Netz mit Motorschalter und GMB24
1 HAK (Hausanschlusskasten)
2 Zähler
3 Entfällt bei GMB24
4 GMB24 (Leistungsanalysator)
5 LIONIC solar® ESS
6 UV nicht Notstromberechtigt
7 UV Notstromberechtigt
8 Potentialausgleichschiene
9 Motorschalter

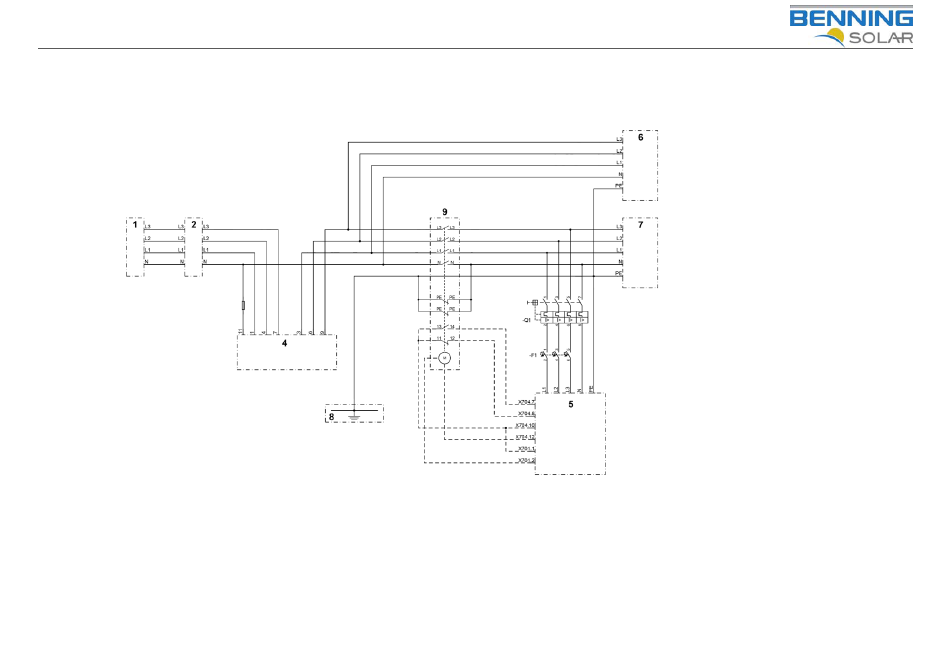

Abbildung 42: Blockschaltbild Notstromschaltung TT-Netz mit Motorschalter und GMB24
Die in ---- eingetragenen Leitungen sind SELV- Potential, sie werden für die Überwachung der Schalterstellung benötigt. Die Verdrahtung erfolgt in ≥ 0,5 mm²
