Externer Stromwandler (Option)

Die Eigenverbrauchsoptimierung funktioniert nur, wenn der Stromwandler alle Werte von
Bezug und Einspeisung erfasst. Der Stromsensor ist deshalb direkt hinter dem Bezugs-
und Einspeisezähler zu installieren.
Der Stromwandler ist für die Hutschienenmontage und für einen Maximalstrom von 60 A
pro Phase ausgelegt.
Elektrische Daten (Beispiel)
Primärstrom: 3 x 60 A
Sekundärstrom: 5 A
Klasse 1

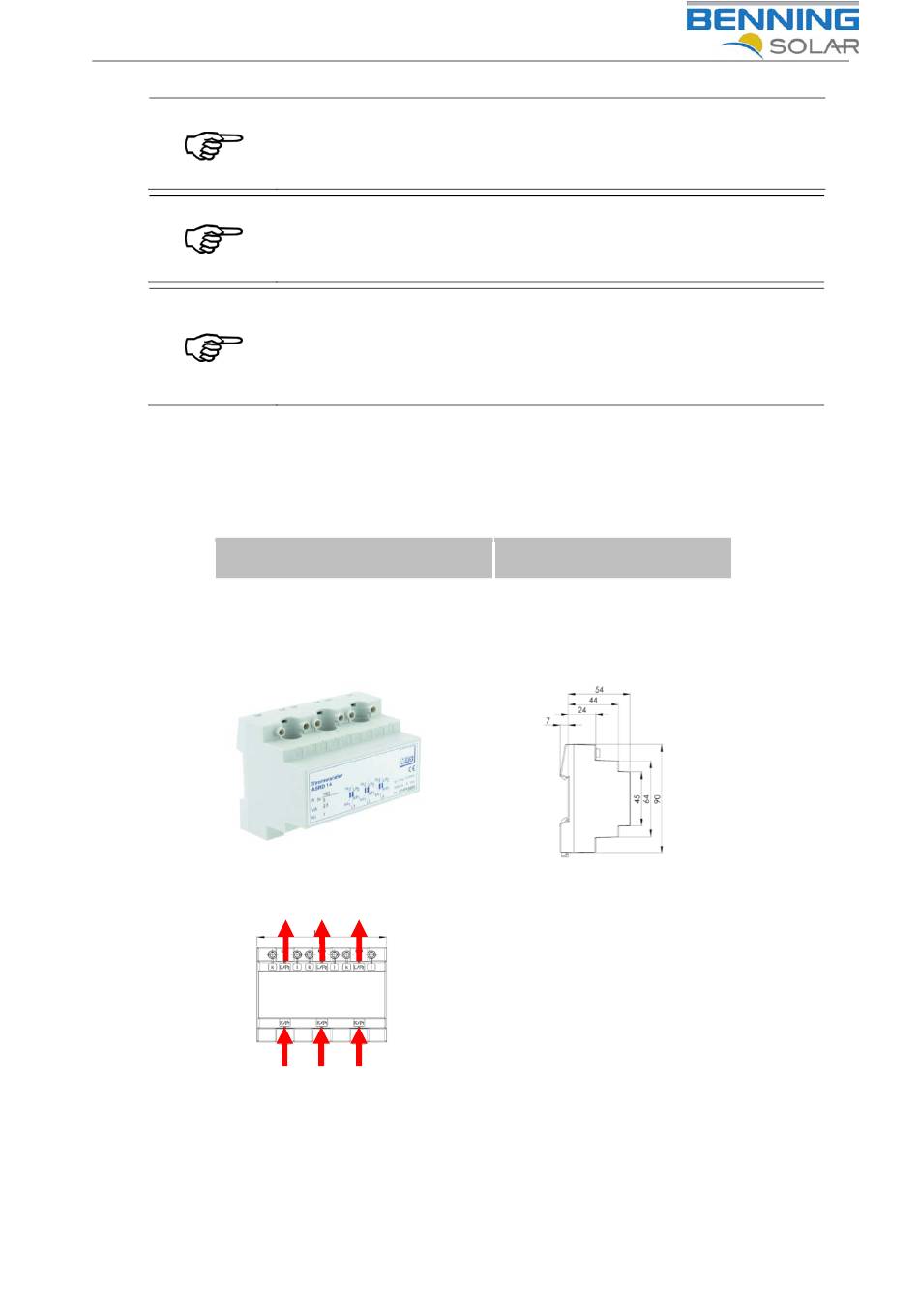

Abbildung 37: Stromwandler (Beispiel)

Abbildung 38: Stromwandler Stromrichtung & Dimensionen (Beispiel)
V 1.09
Störung der Lade- und Entladefunktion des Energiespeicher-Systems
durch vertauschte Phasen!
Alle Phasen, L1, L2, L3, für den Hausanschluss, Stromsensor und die
Spannungsmesskarte müssen phasengleich ausgeführt werden.
Die Stromrichtung muss zwingend beachtet werden, damit die Regelung
des Energiespeicher-Systems korrekt arbeitet.
Sollte das Energiespeicher-System bei der Inbetriebnahme auf seine
maximale Leistung in Lade- Entladerichtung gehen, ohne das ent-
sprechende PV-Energie oder Eigenverbrauch vorhanden ist, ist die Ver-
drahtung der Spannungsmesskarte (GMB) und des Stromwandlers zu
prüfen.
zur Verteilung
vom Zähler
Abmessungen:
Rundleiter: 13,5 mm
Baubreite: 105 mm
Bauhöhe: 90 mm
Bautiefe gesamt: 54 mm
