16.4.9 Schaltungstechnischen Vorschläge
Das Relais 3 wird zur Fernsteuerung des Fremd- Wechselrichters verwendet.
Das Relais 3 kann Spannungen < 60 V schalten. Sollen Spannungen >60V geschaltet
werden, ist ein externes Relais/Schütz zu installieren.
Der Interface-Controller prüft den 10-minütigen Mittelwert der Leistung.
Ist der Mittelwert oberhalb der 60 % Grenze, wird der Fremd- Wechselrichter für die ver-
bleibende Zeit abgeschaltet.
Nach dem der 10-minütige Mittelwert wieder unter seinen Grenzwert gefallen, darf der
Fremd- Wechselrichter erneut zuschalten.
16.4.10 Abregelung via Rundsteuerempfängereingang des Fremd- WR
Die Abregelung funktioniert wie unter dem vorherigen Punkt beschrieben, nur mit dem
Unterschied, dass sobald die gesetzliche Grenze am Netzanschlusspunkt erreicht wurde,
das Relais K3 geschlossen wird und der Wechselrichter auf den Gesetzlichen Wert be-
grenzt wird.
Dies hat den Vorteil, dass der Fremd- Wechselrichter nicht durch den Speicher auf 0 %
abgeregelt. Ein Eigenverbrauch während der Abregelzeit ist möglich. Der Wechselrichter
muss auf den gesetzlichen Wert begrenzbar sein.
16.4.11

Abregelung durch Trennen des Fremd- Wechselrichters vom Netz.

HAK

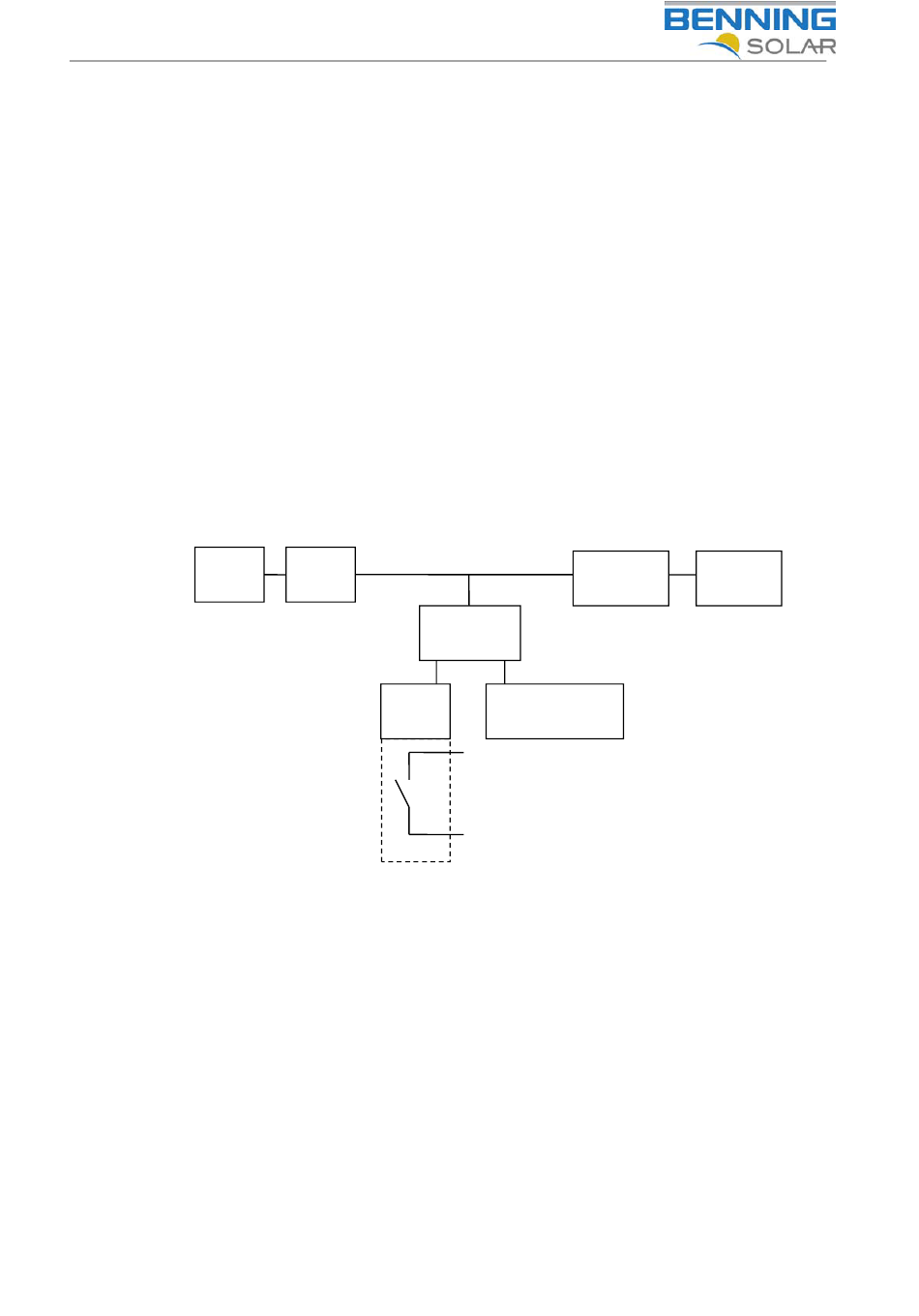

Abbildung 106: Blockschaltbild Abregelung Fremdwechselrichter

Um einen Fremd- Wechselrichter vom Netz zu trennen, ist ein externes Relais/Schütz zu
setzen. Es ist darauf zu achten, dass das Trennelement für den Nennstrom und die
Nennspannung des PV- Wechselrichters ausgelegt sein muss.
Ebenfalls ist auf die Strombelastung der 24 V Versorgung zu achten. Diese darf durch ex-
terne Komponenten eine Leistung von 5 W nicht überschreiten.
Das Power Modul bildet einen 10-minütigen Leistungsmittelwert. Wird der Wert über-
schritten, so wird das Power Modul vom Netz getrennt. Der Algorithmus funktioniert nach
dem gleichen Prinzip wie mit den Rundsteuerempfängereingängen.
V 1.09
GMB
Zähler
ESS
Relais 3
148
Zähler
PV-
Wechselrichter
X701.5
X701.4
Haus
