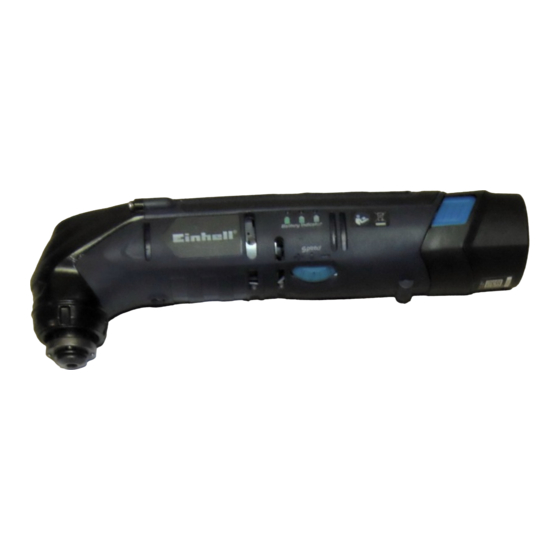

- Seite 1 BT-MW 12,0 Li Originalbetriebsanleitung Akku-Multifunktionswerkzeug Art.-Nr.: 44.650.85 I.-Nr.: 11016 Anl_BT_MW_12_0_Li_SPK7.indb 1 Anl_BT_MW_12_0_Li_SPK7.indb 1 21.01.16 14:18 21.01.16 14:18...
- Seite 2 - 2 - Anl_BT_MW_12_0_Li_SPK7.indb 2 Anl_BT_MW_12_0_Li_SPK7.indb 2 21.01.16 14:18 21.01.16 14:18...
- Seite 3 - 3 - Anl_BT_MW_12_0_Li_SPK7.indb 3 Anl_BT_MW_12_0_Li_SPK7.indb 3 21.01.16 14:18 21.01.16 14:18...
- Seite 4 Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Bedienung 7. Reinigung, Wartung und Ersatzteilbestellung 8. Entsorgung und Wiederverwertung 9. Lagerung 10. Anzeige Ladegerät - 4 - Anl_BT_MW_12_0_Li_SPK7.indb 4 Anl_BT_MW_12_0_Li_SPK7.indb 4 21.01.16 14:18 21.01.16 14:18...
- Seite 5 1. Sicherheitshinweise bung, in der sich brennbare Flüssigkei- ten, Gase oder Stäube befi nden. Elektro- werkzeuge erzeugen Funken, die den Staub Allgemeine Sicherheitshinweise für Elektro- oder die Dämpfe entzünden können. werkzeuge c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerk- Achtung! zeuges fern.
- Seite 6 Drogen, Alkohol oder Medikamenten ste- b) Benutzen Sie kein Elektrowerkzeug, des- hen. Ein Moment der Unachtsamkeit beim sen Schalter defekt ist. Ein Elektrowerk- Gebrauch des Elektrowerkzeuges kann zu zeug, das sich nicht mehr ein- oder ausschal- ernsthaften Verletzungen führen. ten lässt, ist gefährlich und muss repariert b) Tragen Sie persönliche Schutzausrüs- werden.
- Seite 7 c) Halten Sie den nicht benutzten Akku fern gesundheitsschädlicher/giftiger Staub ent- von Büroklammern, Münzen, Schlüsseln, stehen. Die Berührung oder das Einatmen Nageln, Schrauben oder anderen kleinen dieser Stäube kann eine Gefährdung für die Metallgegenständen, die eine Überbrü- Bedienperson oder in der Nähe befindliche ckung der Kontakte verursachen konnten.
- Seite 8 gealterten Akku-Pack sind den hohen Leis- 6. Bei starker Beanspruchung erwärmt sich der tungsanforderungen nicht mehr gewachsen Akku-Pack. Lassen Sie den Akku-Pack vor und stellen so ein Sicherheitsrisiko dar. Beginn des Ladevorgangs auf Raumtempera- 5. Verbrauchte Akkus nicht ins off ene Feuer wer- tur abkühlen.
- Seite 9 nesfalls mit Akkus, welche überhitzt wurden – ersetzen sie diese unverzüglich. 7. Lagerung von Akkus, Ladegeräten und Akkugerät. Lagern Sie das Ladegerät und Ihr Akkugerät nur in trockenen Räumen mit einer Umgebungstemperatur von 10-40°C. Den Lithium-Ionen Akku lagern Sie kühl und trocken bei 10-20°C.
- Seite 10 Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann ge- sundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Tragen Sie eine Schutzbrille.
- Seite 11 • 2. Gerätebeschreibung und HSS-Sägeblatt • Akku Lieferumfang • Ladegerät • Diamant-Sägeblatt 2.1 Gerätebeschreibung (Bild 1) • Segment-Sägeblatt 1. Ein-/ Ausschalter • Aufbewahrungskoffer 2. Werkzeugaufnahme • Originalbetriebsanleitung 3. Ladegerät 4. Drehzahl-Regler 5. Inbusschlüssel zum Werkzeugwechsel 3. Bestimmungsgemäße 6. Akku Verwendung 7.
- Seite 12 Ladegerät: prüfen. • Ausgangsspannung Ladegerät: ..12,6 V d.c. Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Ausgangsstrom Ladegerät: ....1800 mA • Tragen Sie Handschuhe. Netzspannung Ladegerät: 100-240 V ~ 50-60 Hz Schutzklasse: ..........II / ® Restrisiken Ladezeit: ..........
- Seite 13 6. Bedienung Ein-/Ausschalten Zum Einschalten des Gerätes muss der Schalter (1) nach vorne geschoben werden. Laden des Li-Akku-Packs (Abb. 1/4) Der Akku ist gegen Tiefentladung geschützt. Eine Akku-Kapazitätsanzeige (Bild 1/ Pos. 12) integrierte Schutzschaltung schaltet das Gerät Schieben Sie auf den Ein-/Ausschalter (1) nach automatisch aus, wenn der Akku entladen ist.
- Seite 14 Schaben: Abschaben von alten Lackierungen 7.2 Wartung oder Klebstoff en Im Geräteinneren befi nden sich keine weiteren zu Arbeitshinweise: Das Einsatzwerkzeug an die wartenden Teile. abzutragende Stelle heranführen. Mit fl achem An- stellwinkel und geringem Anpressdruck beginnen. 7.3 Ersatzteilbestellung: Bei zu hohem Anpressdruck kann der Untergrund Bei der Ersatzteilbestellung sollten folgende An- (z.B.
- Seite 15 10. Anzeige Ladegerät Anzeigestatus Bedeutung und Maßnahme Rote LED Grüne LED Betriebsbereitschaft Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät. Laden Das Ladegerät lädt den Akku. Der Akku ist voll geladen (Ladevorgang abgeschlossen). Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
- Seite 16 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...
- Seite 17 Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...
- Seite 18 Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
- Seite 19 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 19 - Anl_BT_MW_12_0_Li_SPK7.indb 19 Anl_BT_MW_12_0_Li_SPK7.indb 19...
- Seite 20 EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Akku-Multifunktionswerkzeug BT-MW 12,0 Li / Ladegerät 12,0 Li Mod. A246-1h/2 (Einhell) 2014/28/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...
- Seite 21 - 21 - Anl_BT_MW_12_0_Li_SPK7.indb 21 Anl_BT_MW_12_0_Li_SPK7.indb 21 21.01.16 14:18 21.01.16 14:18...
- Seite 22 - 22 - Anl_BT_MW_12_0_Li_SPK7.indb 22 Anl_BT_MW_12_0_Li_SPK7.indb 22 21.01.16 14:18 21.01.16 14:18...
- Seite 23 - 23 - Anl_BT_MW_12_0_Li_SPK7.indb 23 Anl_BT_MW_12_0_Li_SPK7.indb 23 21.01.16 14:18 21.01.16 14:18...
- Seite 24 EH 01/2016 (01) Anl_BT_MW_12_0_Li_SPK7.indb 24 Anl_BT_MW_12_0_Li_SPK7.indb 24 21.01.16 14:18 21.01.16 14:18...
