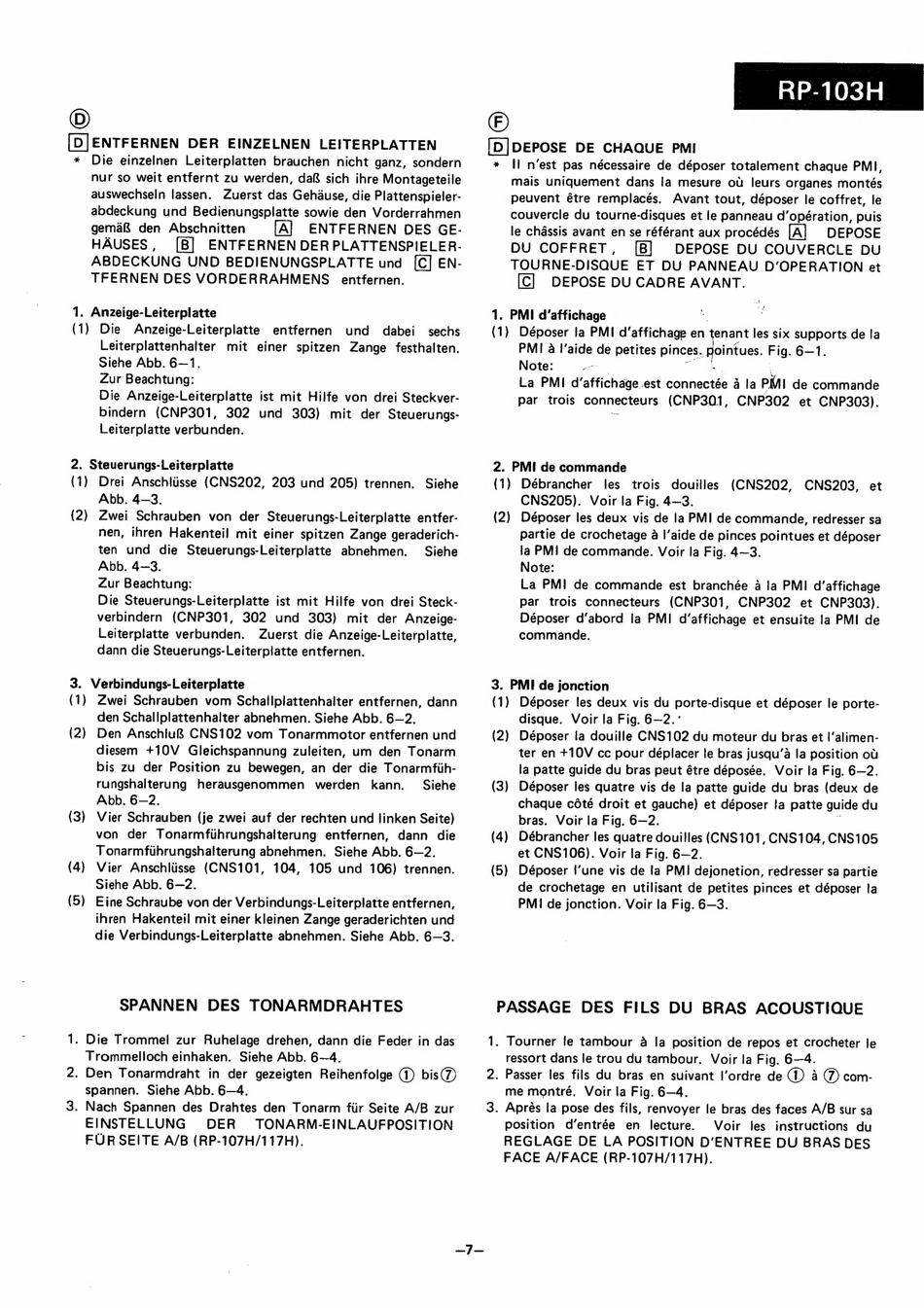

ENTFERNEN DER EINZELNEN LEITERPLATTEN
Die einzelnen Leiterplatten brauchen nicht ganz, sondern
nur so weit entfernt zu werden, daf sich ihre Montageteile
auswechseln lassen. Zuerst das Gehause, die Plattenspieler-
abdeckung und Bedienungsplatte sowie den Vorderrahmen
gem&& den Abschnitten ENTFERNEN DES GE-
HAUSES, ENTFERNEN DER PLATTENSPIELER-
ABDECKUNG UND BEDIENUNGSPLATTE und EN-
TFERNEN DES VORDERRAHMENS entfernen.
Anzeige-Leiterplatte
Die Anzeige-Leiterplatte entfernen und dabei sechs
Leiterplattenhalter mit einer spitzen Zange festhalten.
Siehe Abb. 6—1.
Zur Beachtung:
Die Anzeige-Leiterplatte ist mit Hilfe von drei Steckver-
bindern ({CNP301, 302 und 303) mit der Steuerungs-
Leiterplatte verbunden.
Steuerungs-Leiterplatte
Drei Anschiulsse (CNS202, 203 und 205) trennen. Siehe
Abb. 4-3.
Zwei Schrauben von der Steuerungs-Leiterplatte entfer-
nen, ihren Hakenteil mit einer spitzen Zange geraderich-
ten und die Steuerungs-Leiterplatte abnehmen. Siehe
Abb. 4—3.
Zur Beachtung:
Die Steuerungs-Leiterplatte ist mit Hilfe von drei Steck-
verbindern (CNP301, 302 und 303) mit der Anzeige-
Leiterplatte verbunden. Zuerst die Anzeige-Leiterplatte,
dann die Steuerungs-Leiterplatte entfernen.
Verbindungs-Leiterplatte
Zwei Schrauben vom Schallplattenhalter entfernen, dann
den Schallplattenhalter abnehmen. Siehe Abb. 6—2.
Den Anschlu& CNS102 vom Tonarmmotor entfernen und
diesem +10V Gleichspannung zuleiten, um den Tonarm
bis zu der Position zu bewegen, an der die Tonarmfiih-
rungshalterung herausgenommen werden kann. Siehe
Abb. 6-2.
Vier Schrauben (je zwei auf der rechten und linken Seite)
von der Tonarmfiihrungshalterung entfernen, dann die
Tonarmfihrungshalterung abnehmen. Siehe Abb. 6—2.
Vier Anschliisse (CNS101, 104, 105 und 106) trennen.
Siehe Abb. 6—2.
Eine Schraube von der Verbindungs-Leiterplatte entfernen,
ihren Hakenteil mit einer kleinen Zange geraderichten und
die Verbindungs-Leiterplatte abnehmen. Siehe Abb. 6—3.
SPANNEN DES TONARMDRAHTES
. Die Trommel zur Ruhelage drehen, dann die Feder in das
Trommelloch einhaken. Siehe Abb. 6—4.
. Den Tonarmdraht in der gezeigten Reihenfolge (4) bis (7)
spannen. Siehe Abb. 6—4.
. Nach Spannen des Drahtes den Tonarm fiir Seite A/B zur
EINSTELLUNG DER TONARM-EINLAUFPOSITION
FUR SEITE A/B (RP-107H/117H).
RP-103H
©)
[D]DEPOSE DE CHAQUE PMI
* Il n'est pas nécessaire de déposer totalement chaque PMI,
1. PMI d'affichage
(1) Déposer la PMI d'affichage en
_~7—
mais uniquement dans la mesure ou leurs organes montés
peuvent étre remplacés. Avant tout, déposer le coffret, le
couvercle du tourne-disques et le panneau d'opération, puis
le chassis avant en se référant aux procédés DEPOSE
DU COFFRET , DEPOSE DU COUVERCLE DU
TOURNE-DISQUE ET DU PANNEAU D'OPERATION et
DEPOSE DU CADRE AVANT.
PMI a l'aide de petites pi, 9
Note; — a '
La PMI d'affichage est connectée a !a PMI de commande
par trois connecteurs (CNP301, CNP302 et CNP303).
enant les six supports de la
ointues. Fig. 6—1.
2. PMI de commande
(1) Débrancher les trois douilles (CNS202, CNS203, et
(2)
CNS205). Voir la Fig. 4~3.
Déposer les deux vis de la PMI de commande, redresser sa
partie de crochetage a |'aide de pinces pointues et déposer
la PM! de commande. Voir la Fig. 4—3.
Note:
La PM! de commande est branchée a Ja PMI d'affichage
par trois connecteurs (CNP301, CNP302 et CNP303).
Déposer d'abord la PMI d'affichage et ensuite la PMI de
commande.
3. PMI de jonction
(1) Déposer les deux vis du porte-disque et déposer le porte-
(2)
(3)
(4)
(5)
1
2.
3.
disque. Voir la Fig. 6—2.°
Déposer la douille CNS102 du moteur du bras et |'alimen-
ter en +10V cc pour déplacer le bras jusqu'a la position ot
la patte guide du bras peut étre déposée. Voir la Fig. 6—2.
Déposer les quatre vis de la patte guide du bras (deux de
chaque cétée droit et gauche) et déposer ta patte guide du
bras. Voir la Fig. 6—2. .
Débrancher les quatre douilles (CNS101, CNS104, CNS105
et CNS106). Voir la Fig. 6—2.
Déposer {'une vis de fa PM! dejonetion, redresser sa partie
de crochetage en utilisant de petites pinces et déposer ta
PMI de jonction. Voir la Fig. 6—3.
PASSAGE DES FILS DU BRAS ACOUSTIQUE
. Tourner fe tambour a la position de repos et crocheter le
ressort dans le trou du tambour. Voir la Fig. 6—4.
Passer les fils du bras en suivant l'ordre de @) 4 @) com-
me montré. Voir la Fig. 6—4.
