Abmessungen Und Verlängerungen; Doppelknaufzylinder - CES EB Serie Montage- Und Bedienungsanleitung

Technische Daten
9.3 Abmessungen und Verlängerungen

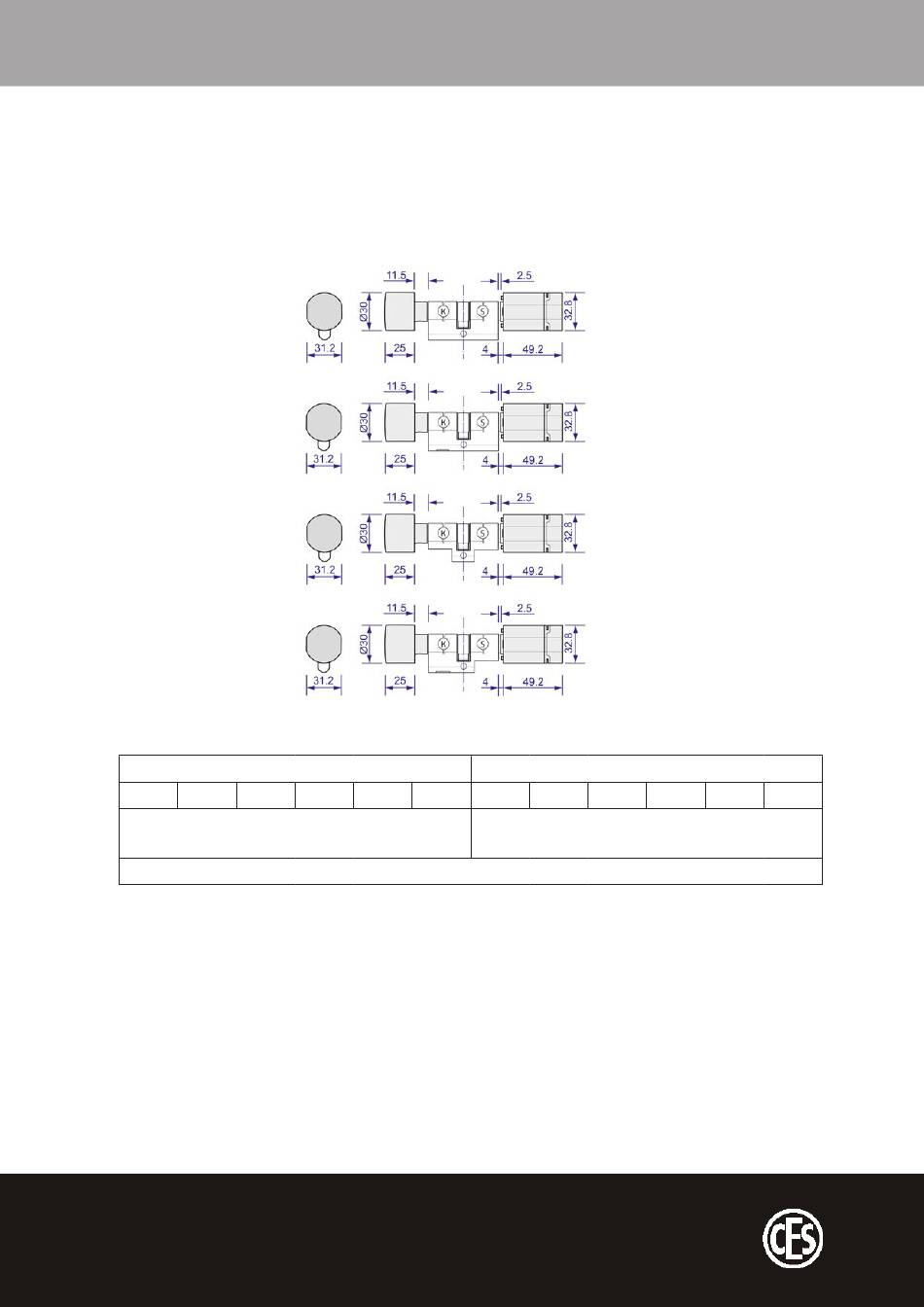

9.3.1 Doppelknaufzylinder

Abmessungen
EU-Profilzylinder
EB815
EB915
EU-Profilzylinder AP
EB815/AP
EB915/AP
Schweizer Rundzylin-
der
EB615
Schweizer Rundzylin-
der
AP und GS
EB615/AP
Verlängerungen
Innenseite (K) /alle Maße in mm
90,5 ... 65,5
Max. Achsmaß 90,5 mm
Verlängerungen in 5 mm-Schritten
46 Elektronik-Zylinder EB
(AP ab 30,5) Außenseite (S) /alle Maße in mm
... 35,5 30,5
Max. Gesamtlänge 181 mm
(K) Innenseite (Knaufseite)
(S) Außenseite (Schließseite)
(K) Innenseite (Knaufseite)
(S) Außenseite (Schließseite)
(K) Innenseite (Knaufseite)
(S) Außenseite (Schließseite)
(K) Innenseite (Knaufseite)
(S) Außenseite (Schließseite)
30,5 35,5 ...
Max. Achsmaß 90,5 mm
Verlängerungen in 5 mm-Schritten
65,5 ... 90,5
