Building a timemachine
Voorvork en balhoofdset

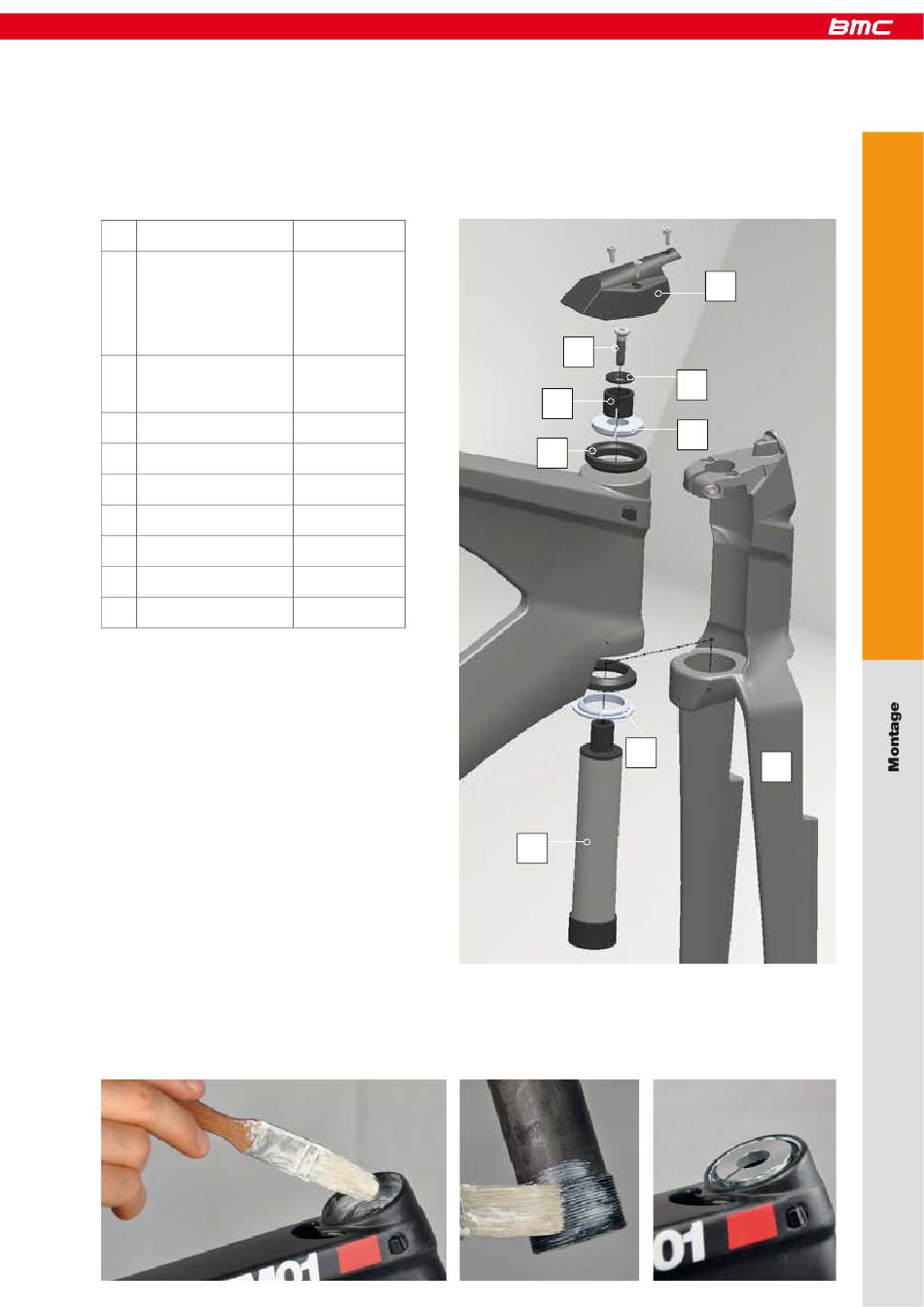

Onderdelenoverzicht
Beschrijving
1 Voorvork
2 Stuurbuis
3 Lagers
4 Onderste lagerschotel
5 Bovenste lagerschotel
6 Huls met sleuf
7 Afdekking
8 Balhoofdstelbout
9 Stuurpenafdekking
Montageprocedure
- Breng vet aan op de lagercontactvlakken (1) en alle metalen onderdelen (2). Monteer de lagers en de lagerschotels (3).
