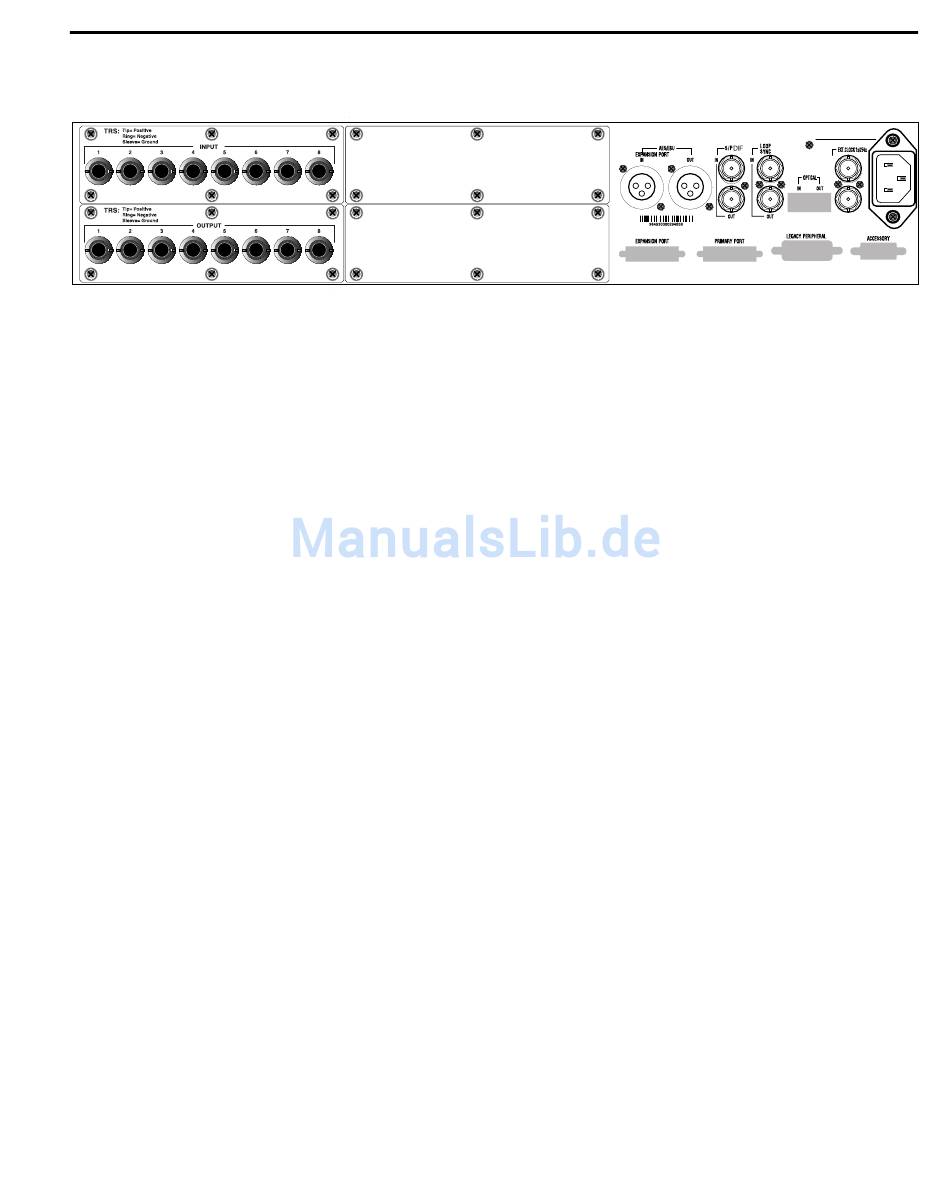

96 I/O: Rückseite
96 I/O: Rückseite
Folgende Anschlüsse stehen auf der Rückseite
des 96 I/O zur Verfügung:
Analoge Audio-Eingänge
Dies sind symmetrische 1/4'' TRS-Buchsen für
analoge Audio-Eingänge. Die acht analogen
Eingänge sind mit 24-Bit-A/D-Wandlern
ausgestattet.
Die TRS-Eingänge sind folgendermaßen belegt:
Spitze = positiv
I
Ring = negativ
I
Mantel = Erde
I
Diese Anschlüsse unterstützen auch
unsymmetrische Verbindungen.
Sie können die Eingangsbetriebspegel zwischen
+4 dBu und -10 dBV umschalten.
Unsymmetrische Verbindungen werden
unterstützt, wenn Sie herkömmliche 1/4''-
Mono-Klinkenstecker verwenden.
Analoge Audio-Ausgänge
Dies sind symmetrische/unsymmetrische 1/4''
TRS-Buchsen für analoge Audio-Ausgänge. Die
analogen Ausgänge des 96 I/O sind mit 24-Bit-
A/D-Wandlern ausgestattet.
Alle acht Ausgangskanäle sind ständig aktiv. Sie
können die Ausgangsbetriebspegel zwischen
+4 dBu und -10 dBV im Hardware Setup-
Dialogfeld von Pro Tools umschalten.
Unsymmetrische Verbindungen werden
unterstützt, wenn Sie herkömmliche 1/4''-
Mono-Klinkenstecker verwenden.
AES/EBU Digital In und Out
Diese Anschlüsse sind als symmetrische XLR-
Buchsen mit drei Innenleitern ausgeführt, die
einen digitalen AES/EBU-Datenstrom in Stereo
und mit einer Auflösung von 24 Bit empfangen
und senden können. Beide Ports unterstützen
Sample-Raten von bis zu 96 kHz.
S/PDIF Digital In und Out
Diese Anschlüsse sind als unsymmetrische
Cinchbuchsen mit zwei Innenleitern ausgelegt,
die einen digitalen S/PDIF-Datenstrom in Stereo
empfangen und senden können. Die S/PDIF-
Ports unterstützen Audiosignale mit einer
Auflösung von bis zu 24 Bit und Sample-Raten
von bis zu 96 kHz. Verwenden Sie 75 Ohm-
Koaxialkabel, um Funkstörungen während der
Übertragung von S/PDIF-Signalen zu
vermeiden.
Kapitel 2: Überblick über das 96 I/O
5
