Klicken Sie im Digital Format-Abschnitt auf
4
die Optionsschaltfläche für das gewünschte
Format des digitalen Ein- bzw. Ausgangs. Es
stehen folgende Möglichkeiten zur Auswahl:
AES/EBU, S/PDIF und Optical (S/PDIF). Wenn
Sie Optical (S/PDIF) wählen, wird der Optical
I/O-Port auf zwei Ein-/Ausgangskanäle mit
S/PDIF zurückgesetzt. Wird Optical (S/PDIF)
nicht ausgewählt, ist dieser Port standardmäßig
mit acht Ein-/Ausgangskanälen mit
Optical (ADAT) belegt.
Wählen Sie im Clock Source-Popup-Menü die
5
entsprechende Taktquelle für das System aus. In
den meisten nicht synchronisierten Systemen
wird Internal verwendet. Weitere
Informationen über nicht interne Clock-
Einstellungen finden Sie unter
„Synchronisationsmodus und Clock Source" auf
Seite 19.
Wählen Sie im Ext. Clock Output-Popup-
6
Menü die gewünschte Taktquelle für die an das
Interface angeschlossenen Geräte aus. Für ältere
Peripheriegeräte wird automatisch Slave Clock
ausgewählt (siehe „Clock Source und Loop
Master" auf Seite 20).
Um die S/PDIF-Kompatibilität mit Tascam
7
DA30 DAT-Rekordern herzustellen, klicken Sie
unter S/PDIF Format auf die Tascam-
Schaltfläche.
Wählen Sie aus den Input- und Output-
8
Popup-Menüs die Hardware-Ports (z.B. Analog
1–2, Optical 5–6 usw.) aus, die auf die Eingangs-
und Ausgangskanäle von Pro Tools (z.B. Ch 1–2,
3–4 usw.) geroutet werden sollen. Sie können
jederzeit die Standardeinstellungen auswählen,
indem Sie auf die Default-Schaltfläche am
unteren Rand des Hardware Setup-Dialogfelds
klicken.
Manche Funktionen and Paths werden
ausgegraut, wenn Sie bestimmte Optionen
wählen. Beispielsweise sind die Optical-Kanäle
1–8 verfügbar, wenn eine höhere Sampl-Rate als
48 kHz ausgewählt wird.
Einstellungen für den analogen Eingang
Klicken Sie auf die Analog In-Registerkarte,
9
um für jeden Kanal den Referenzeingangspegel
(+4 dBu oder -10 dBV) auszuwählen (siehe
„Einstellen der Betriebspegel" auf Seite 18).

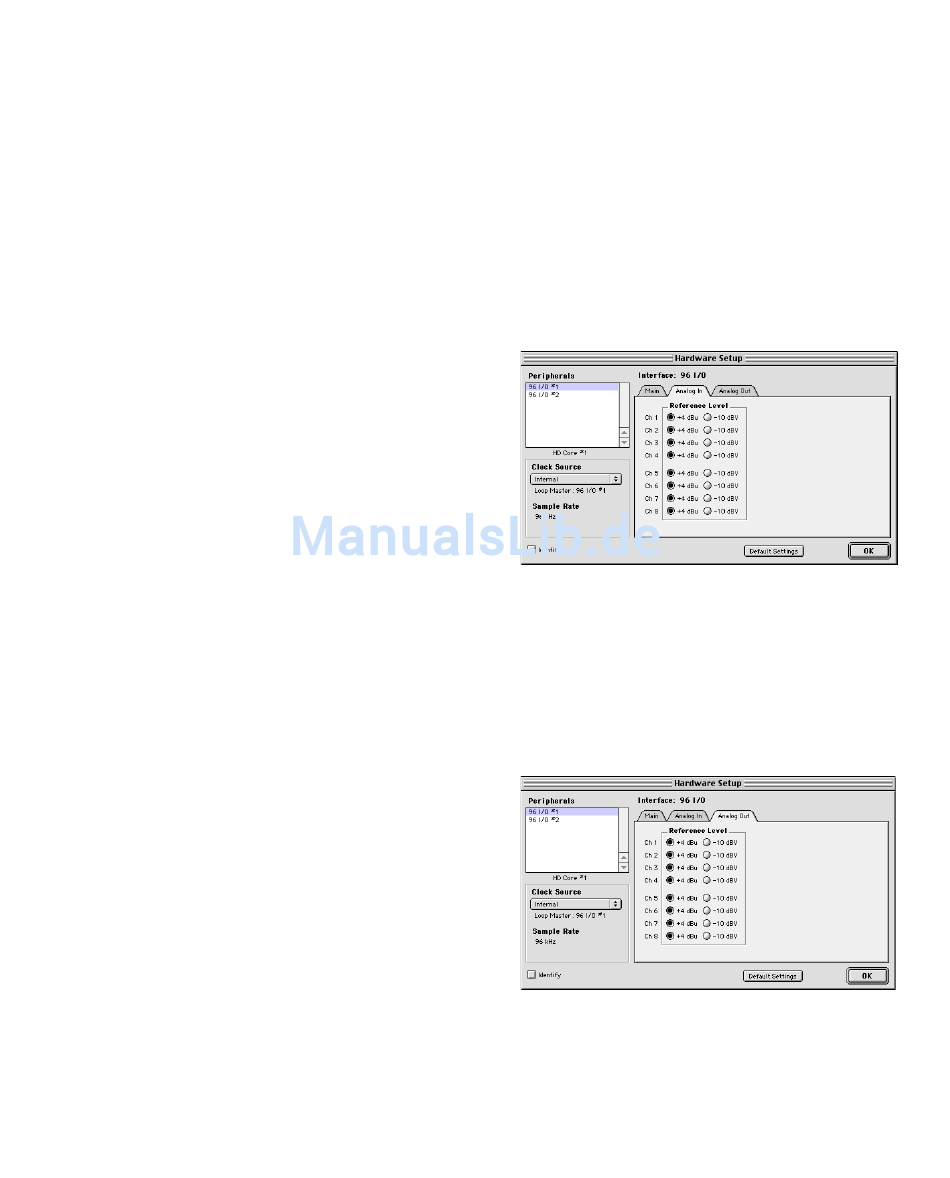

Hardware Setup-Dialogfeld mit Analog In-Registerkarte
Einstellungen für den analogen Ausgang
Klicken Sie auf die Analog Out-Registerkarte,
10
um für jeden Kanal den Referenzausgangspegel
(+4 dBu oder -10 dBV) auszuwählen (siehe
„Einstellen der Betriebspegel" auf Seite 18).
Hardware Setup-Dialogfeld mit Analog Out-
Registerkarte
Kapitel 3: Installationshinweise
15
