DE
SEITE 2
HOTLINE Telefon +49 4194 9881-188 | Fax +49 4194 9881-188 | E-Mail hotline@tcsag.de

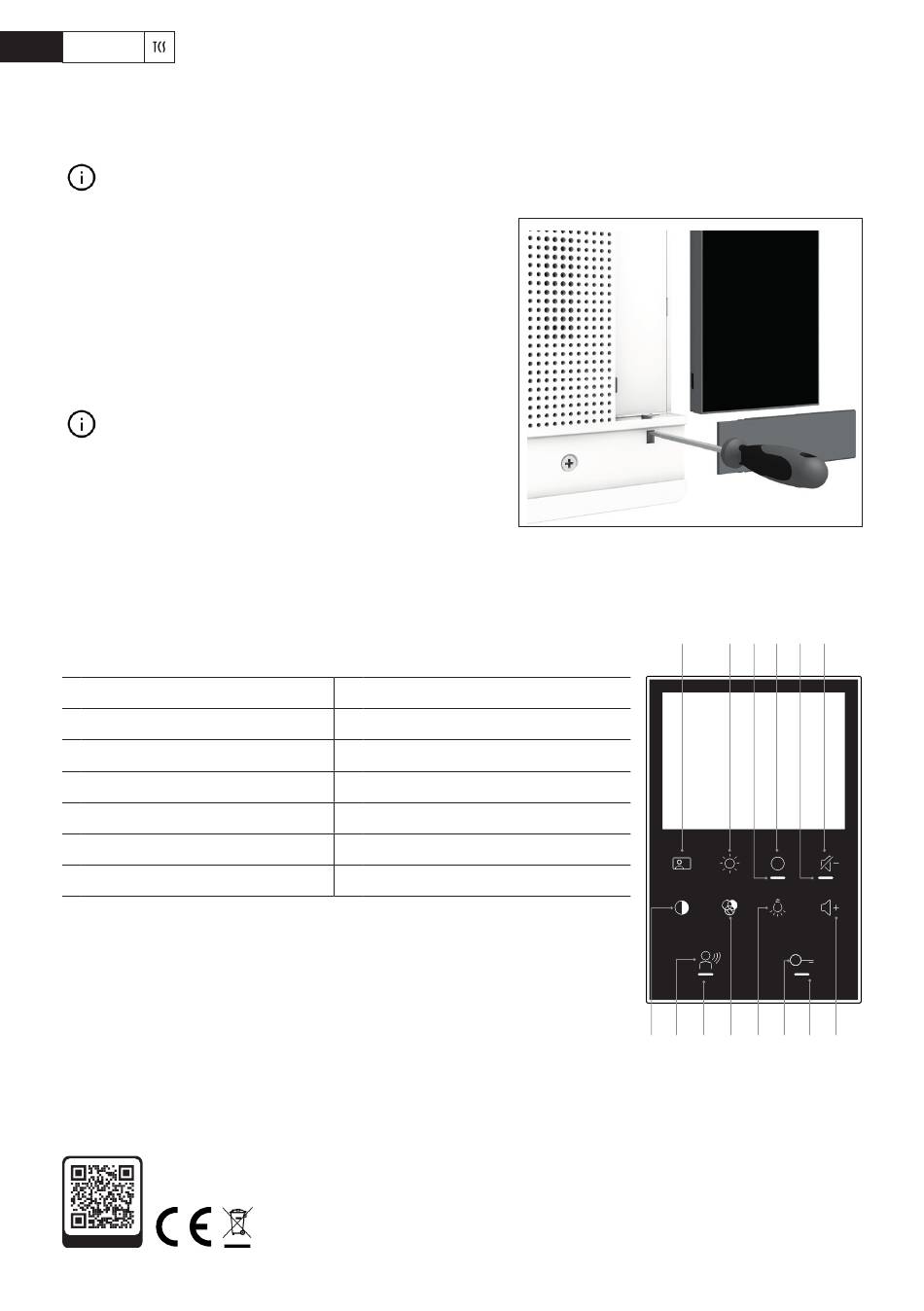

MONTAGE
Die Innenstation muss nicht vom Stromnetz getrennt werden.
Schritt 1: Touchmodul entfernen
> Schieben Sie den Slider (1) nach rechts aus dem
Gehäuse.
> Schieben Sie die Verriegelung (2) mit einem schmalen
Schlitzschraubendreher nach unten.
> Schieben Sie das Touchmodul nach rechts aus dem
Gehäuse.
Bewahren Sie das Touchmodul für einen späteren
Rückbau an einen sicheren Ort auf.
Schritt 2: 3,5 Zoll Display-Modul einsetzen
> Schieben Sie das 3,5 Zoll Display-Modul (3) in das Ge-
häuse.
> Schieben Sie die Verriegelung (2) mit einem kleinen Schlitzschraubendreher nach oben.
> Schieben Sie den Slider (1) nach links in das Gehäuse.
> Entfernen Sie ggf. die Schutzfolie vom Display-Modul.
ANZEIGE UND BEDIENELEMENTE
1
Taste Videobild aufschalten
2
Helligkeit in 8 Stufen einstellbar 9
3
RGB (blau, grün und orange)
4
Funktionstaste
5
Anzeige Ruf AUS (LED rot)
6
Leiser Taste
7
Lauter Taste
SERVICE
Bei Fragen wenden Sie sich bitte an die Hotline
Telefon +49 4194 9881-188 | E-Mail hotline@tcsag.de
IMPRESSUM
TCS TürControlSysteme AG | Geschwister-Scholl-Str. 7 | 39307 Genthin | www.tcsag.de
Informationen
Technische Änderungen vorbehalten | Stand 07/2023 | Version 1A
8
Anzeige Türöffner (LED blau)
Türöffnertaste
10
Lichttaste
11
Farbe
in 8 Stufen einstellbar
12
Ruf-/ Sprechenanzeige LED grün
13
Sprechentaste
14
Kontrast
in 8 Stufen einstellbar
2
1
2
3
4
5
14
13
12
11
10
9
8
3
1
6
7
