Verwandte Anleitungen für TCS skyline plus
Inhaltszusammenfassung für TCS skyline plus

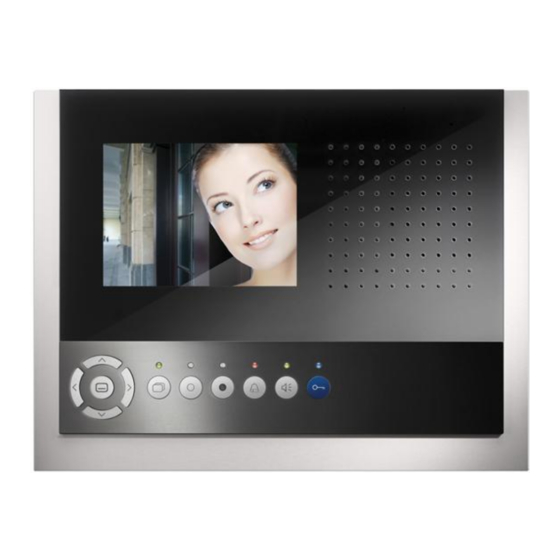

- Seite 1 Bedienungsanleitung skyline plus Video-Innenstation mit 14,2 cm (5,6“) großem Display, in Aluminium eloxiert IVW3011-0x10...
- Seite 2 Herzlichen Glückwunsch zu Ihrer neuen Video-Innenstation mit Bild- oder Videospeicher, Kamerasteuerung* und mehr! Lautsprecher TFT-Farbdisplay zu Anzeige des Videobildes und des OSD-Menüs Mikrofon Menütaste Türöffnertaste LED 6 | blau Menüsteuertasten (AUF, AB, LINKS, RECHTS) Sprechtaste LED 5 | grün Ruf AUS Taste LED 4 | rot Bildspeichertaste LED 3 | gelb...
-
Seite 3: Led-Anzeigen
LED-Anzeigen Bedienung LED 1 | grün Ein Rufton signalisiert einen Rufton abschalten zu speichern. Drücken Sie die leuchtet angeschlossener Sensor aktiv eingehenden Ruf. Drücken Sie die Ruf AUS Taste. Bildspeichertaste bei ausge- Die grüne LED 5 leuchtet. Bei eingehendem Ruf ertönt schaltetem Bild zum Abrufen (falls Anlage so konfiguriert, sonst ohne Funktion) LED 2 | rot... -
Seite 4: Einstellen Der Ruftonlautstärke Und Ruftöne
Ihre Einstellungen im OSD-Menü Einstellen der Ruftonlautstärke und Ruftöne Steuerfunktion* Hauptmenü Die Einstellung von Ruftonlautstärke und Auswahl des gewünschten Internruf* Ruftons erfolgt schnell und übersichtlich im OSD-Menü des Displays ausgewähltes im Ruhemodus (Sprechen und Video aus). Bildspeicher Parametermenü Ruftonparameter Symbolleiste für Parametermenüauswahl 1. - Seite 5 Datum und Uhrzeit für Bildspeicher einstellen Hauptmenü Die Einstellung von Datum und Uhrzeit für abgespeicherte Bilder erfolgt ebenso schnell und übersichtlich im OSD-Menü des Displays im Ruhemodus (Sprechen und Video aus). ausgewähltes Parametermenü 1. Drücken Sie die Menütaste 3. Das Menü Datum/Uhrzeit 4.
-
Seite 6: Das Videobild Einstellen
Das Videobild einstellen Die Einblendung des Videobildes erfolgt sofort nach Drücken der Bild von Kamera oder Video-Außenstation Nr. 05 Bildtaste oder nach Empfang eines Türrufes. Die Einblendung der Symbole im Videobild erfolgt automatisch. Zoommodus aktiviert Wahlweise kann die Sprechtaste gedrückt werden, um neben dem Videobild auch Sprechen/Hören zu können. Die Einblendung der Symbole wird bereits nach 3 Sekunden wieder beendet. - Seite 7 Bildausschnitt vergrößern oder verkleinern Der Zoommodus kann nur aktiviert werden, wenn eine zoomfähige Kamera angeschlossen ist. Das Vergrößern bzw. Verkleinern des Ausschnittes kann nur bei eingeblendetem Videobild erfolgen. 1. Drücken Sie die Bildtaste 2. Mit den Navigationstasten 3. Mit den Navigationstasten länger als 4 Sekunden.
- Seite 8 Bilder oder Videos speichern Es können entweder bis zu 600 Bilder oder bis zu 60 Videos (mit 5 Bildern/Sekunde) gespeichert werden. Ob Bilder oder Videos, ist grundsätzlich vom Elektrofachmann zu konfigurieren. Bild oder Video automatisch speichern Bei einem eingehenden Türruf kann automatisch ein Bild oder eine kurze Videosequenz (10 Sekunden lang) gespeichert werden.
- Seite 9 Bilder oder Videos abrufen und löschen Gespeicherte Bilder oder Videos ansehen Wiedergabe Blinkt die Bildspeicher-Anzeige, wurden neue Bilder oder Videos bei Türruf aufgezeichnet. Video 1. Drücken Sie die Bild- 2. Blättern Sie durch alle neu 3. Um das Video oder Bild zu speichertaste, um das Video aufgezeichneten Videos oder löschen, drücken Sie die...
-
Seite 10: Konfigurierbare Funktionen
Konfigurierbare Funktionen Folgende Funktionen können an Ihrer Video-Innenstation und für die Nutzung weiterer Menü Internruf Innenstationen konfiguriert werden. Wenden Sie sich dazu bitte an Ihren Elektrofachmann. Licht schalten, Internrufe, Rufumleitung und Türöffnerautomatik mit der Funktionstaste können nur alternativ verwendet werden. Die Innenstation kann so konfiguriert ausgewähltes werden, dass beim Drücken der Funktionstaste das Interrufmenü... -
Seite 11: Steuerfunktion Senden
Die rote LED 2 leuchtet. kann nur durch den Elektrofachmann Funktionstaste nochmal Nicht an alle TCS-Innenstationen kann ein Ruf verändert werden. kurz drücken deaktiviert umgeleitet werden. Die umleitende Innenstation signalisiert den weitergeleiteten Ruf nicht. Licht schalten mit der Etagentür öffnen... -
Seite 12: Jahre Garantie
Gerät oder in der Anlage vor. hendem Symbol, Benachrichtigen Sie bitte Ihren sind getrennt Elektrofachmann. vom Hausmüll zu entsorgen. Die verwendeten TCS TürControlSysteme AG Materialien sind recyclebar. Geschwister-Scholl-Straße 7 Reinigung Bitte leisten Sie einen Beitrag 39307 Genthin zum Schutz unserer Umwelt Germany Reinigen Sie das Gerät mit...
