9 Tragen Sie eine Schicht Schmiermittel für Fahrräder auf die
Achse auf.
10 Setzen Sie die Achse in das Lager ein.
11
Wischen Sie überschüssiges Schmiermittel ab.
12
Setzen Sie die neue Unterlegscheibe und die Mutter auf das
Ende der Achse auf.
HINWEIS: Die Mutter für die rechte Achse hat ein
Linksgewinde.
13
Ziehen Sie die Mutter mit dem Sechskant-Steckschlüssel an.
Garmin empfiehlt ein Drehmoment von 10 Nm (7 lbf-ft). Falls
die Mutter nicht fest angezogen wird, könnte das Pedal
während der Fahrt abfallen, was zu Sachschäden sowie
schweren oder tödlichen Verletzungen führen kann.
14
Montieren Sie das neue Pedal. Schrauben Sie es dazu auf
das Lager, bis kein Abstand mehr verbleibt.
HINWEIS: Das rechte Pedal hat ein Linksgewinde.
15
Ersetzen Sie die Pedalsender und Pedale entsprechend den
Installationsanweisungen
16
Drehen Sie die Tretkurbel, um zu überprüfen, ob
ausreichend Spiel vorhanden ist und die Drehbewegung der
Pedale störungsfrei verläuft.
Nach dem Auswechseln der Pedale und Lager müssen Sie das
System neu kalibrieren.
Aufbewahrung des Vector
Wenn Sie das Fahrrad transportieren oder den Vector für
längere Zeit nicht verwenden, empfiehlt Garmin, den Vector zu
entfernen und in der Produktverpackung aufzubewahren.
Technische Daten: Vector
Batterietyp Auswechselbare CR2032-Batterie, 3 Volt
Batterie-Betriebszeit Mindestens 175 Stunden Fahrzeit
HINWEIS: Der Pedalsender an der rechten
Kurbel entlädt die Batterie schneller als der
Pedalsender an der linken Kurbel.
Betriebstemperatur -20 °C bis 50 °C (-4 °F bis 122 °F)
Wasserbeständigkeit IPX7
Tauchen Sie die Komponenten nicht in
Wasser ein, und reinigen Sie sie nicht mit
einem Hochdruckreiniger.
Funkfrequenz/Protokoll ANT+ Funkübertragungsprotokoll, 2,4 GHz
Technische Daten: USB ANT Stick™
Stromversorgung USB
Betriebstemperatur -10 °C bis 50 °C (14 °F bis 122 °F)
Funkfrequenz/Protokoll ANT+ Funkübertragungsprotokoll, 2,4 GHz
Übertragungsreichweite Ca. 5 m (16,4 Fuß)
Informationen zum Akku
Der Vector überwacht den Akkuladestand beider Pedalsender
und sendet Statusinformationen an den Edge. Wenn eine
Warnung zum niedrigen Akkuladestand angezeigt wird, beträgt
die verbleibende Akku-Betriebszeit ca. 10 bis 20 Stunden.
Auswechseln der Batterie des Pedalsenders
Verwenden Sie keine scharfen Gegenstände zum Entnehmen
auswechselbarer Batterien.
Wenden Sie sich zum ordnungsgemäßen Recycling der
Batterien an die zuständige Abfallentsorgungsstelle. Material:
Anhang
WARNUNG
(Seite 1).
HINWEIS
WARNUNG
Perchlorate – möglicherweise ist eine spezielle Handhabung
erforderlich. Rufen Sie die Website
/hazardouswaste/perchlorate
HINWEIS: Wechseln Sie immer beide Batterien gleichzeitig
aus.
1

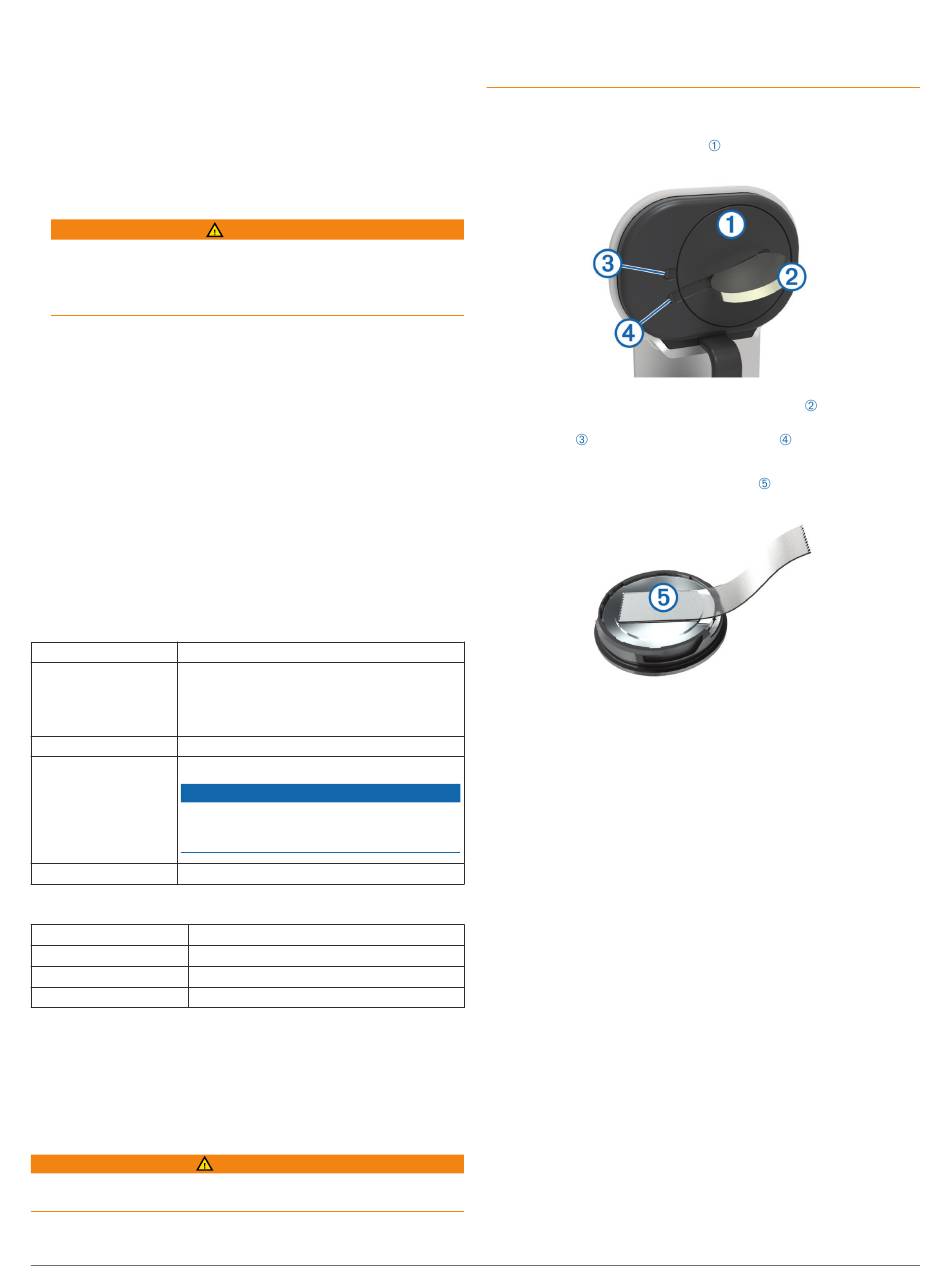

Die runde Batterieabdeckung
Rückseite des Pedalsenders.
2
Drehen Sie die Abdeckung mit einer Münze
Uhrzeigersinn, sodass der Pfeil nicht mehr auf die
gesperrte , sondern auf die entsperrte
3
Entfernen Sie die Abdeckung.
Verwenden Sie ein Stück Klebeband
Magneten, um die Batterie aus der Abdeckung zu entfernen.
4
Warten Sie 30 Sekunden.
5
Legen Sie die neue Batterie in die Abdeckung ein. Achten
Sie dabei auf die korrekte Ausrichtung der Pole.
6
Setzen Sie die Abdeckung wieder auf. Der Pfeil muss auf die
entsperrte Position zeigen.
7
Drehen Sie die Abdeckung mit einer Münze im Uhrzeigersinn
wieder in die Ausgangsstellung zurück. Der Pfeil muss auf
die gesperrte Position zeigen.
8
Warten Sie 10 Sekunden.
Nach dem Auswechseln der Batterie des Pedalsenders müssen
Sie auf dem Edge den Montagewinkel einrichten
Anhang
Registrieren des Vector
Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus.
• Rufen Sie die Website www.garmin.com/vectorowner
• Bewahren Sie die Originalquittung oder eine Kopie an einem
sicheren Ort auf.
Anweisungen für den Edge 800
Koppeln des Vector mit dem Edge 800
1
Der Edge muss sich in Reichweite (3 m) des Sensors
befinden.
HINWEIS: Halten Sie beim Koppeln eine Entfernung von
10 m zu anderen ANT+ Sensoren ein.
