3

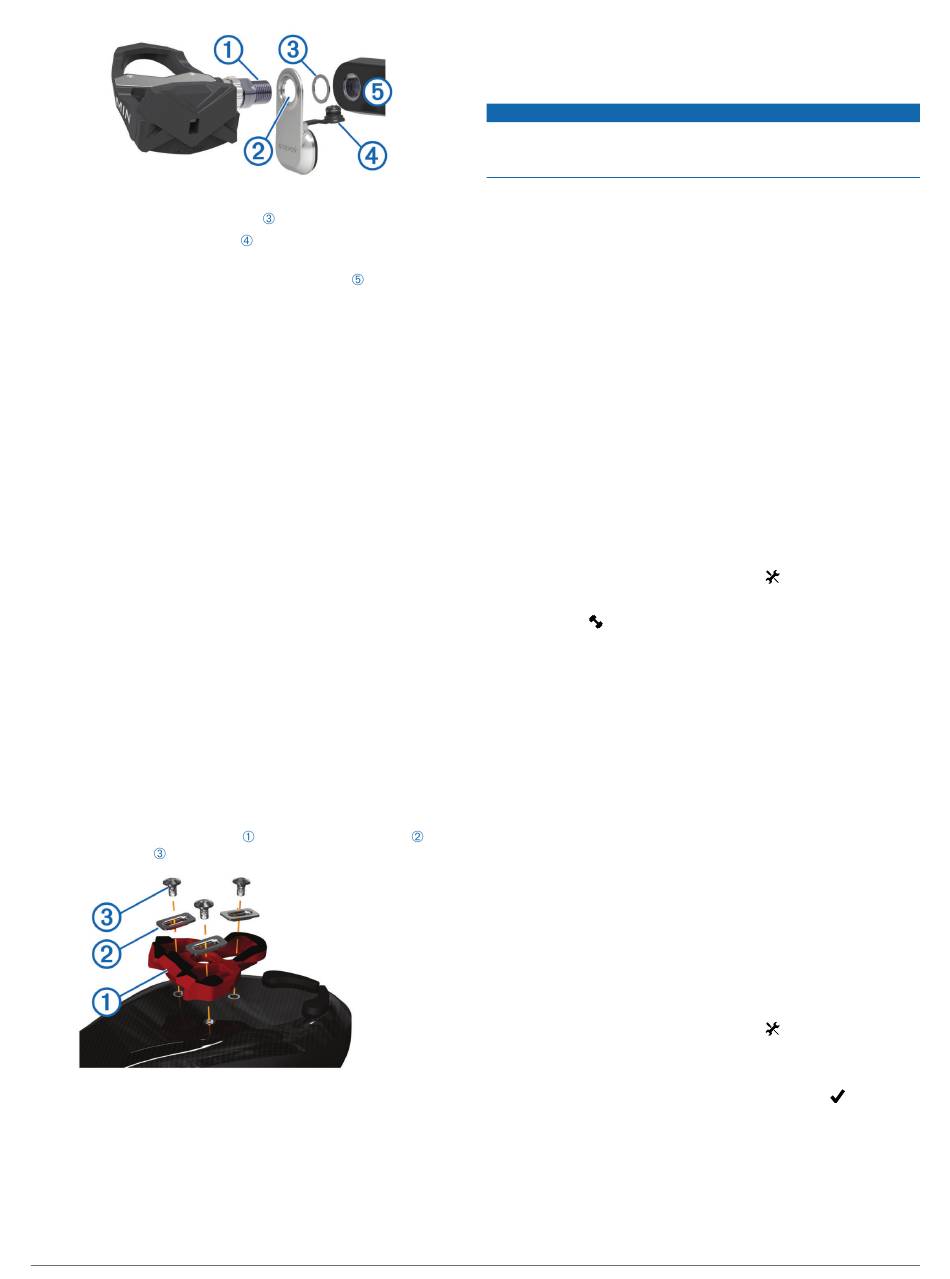

Setzen Sie den Pedalsender und möglicherweise
erforderliche Unterlegscheiben
TIPP: Halten Sie das Kabel
Weg ist.
4
Führen Sie die Pedalachse in die Tretkurbel
5
Ziehen Sie die Achse mit der Hand fest.
HINWEIS: Das rechte Pedal hat ein Linksgewinde.
TIPP: Die Ausrichtung des Pedalsenders hat keinen Einfluss
auf die Berechnung von Leistung und Trittfrequenz. Garmin ®
empfiehlt, den Pedalsender an der Vorderseite der Kurbel zu
montieren. Wenn die Kurbel nach vorne zeigt, sollte der
Pedalsender nach unten zeigen.
6
Drehen Sie die Tretkurbel, um zu überprüfen, ob
ausreichend Spiel vorhanden ist.
Der Pedalsender darf keinerlei Teile des Fahrrads
beeinträchtigen.
7
Ziehen Sie die Achse mit dem Pedalschlüssel an.
HINWEIS: Ziehen Sie die Muttern nicht zu fest an. Garmin
empfiehlt ein Drehmoment von ca. 34 bis 40 Nm (25 bis
30 lbf-ft).
8
Drücken Sie das Kabel fest auf die Achse.
9
Drehen Sie die Tretkurbel, um zu überprüfen, ob
ausreichend Spiel vorhanden ist.
10
Wiederholen Sie die Schritte 2 bis 9, um das rechte Pedal zu
montieren.
HINWEIS: Wenn das Kabel des Pedalsenders die Kette
berührt, können Sie zwischen Pedalsender und Tretkurbel
Unterlegscheiben anbringen, um mehr Freiraum zu schaffen.
Montieren der Schuhplatten
HINWEIS: Die linken und rechten Schuhplatten sind identisch.
1
Tragen Sie eine dünne Schicht Schmiermittel auf die
Gewinde der Schrauben für die Schuhplatten auf.
2
Richten Sie die Schuhplatte
die Schrauben
aufeinander aus.
3
Befestigen Sie die einzelnen Schrauben mit dem 4-mm-
Inbusschlüssel locker an der Schuhsohle.
4
Passen Sie die Position von Schuhplatte und Schuh Ihren
Wünschen entsprechend an.
Diese Anpassung kann nach einer Testfahrt vorgenommen
werden.
5
Befestigen Sie die Schuhplatte sicher am Schuh.
2
auf die Pedalachse auf.
vorsichtig so, dass es nicht im
ein.
, die Unterlegscheiben
und
HINWEIS: Garmin empfiehlt ein Drehmoment von 5 bis
8 Nm (4 bis 6 lbf-ft).
Anpassen der Auslösehärte
Ziehen Sie die Schraube an der Unterseite des Pedals nicht zu
fest an. Die Auslösehärte sollte für beide Pedale gleich
angepasst werden.
Stellen Sie die Auslösehärte für jedes Pedal mit einem 3-
mm-Inbussschlüssel ein.
Der zulässige Bereich ist im Freiraum an der Rückseite der
Pedalbindung angegeben.
Koppeln des Vector mit dem Edge 810
oder 510
Bevor Sie Vector Daten auf dem Edge anzeigen können,
müssen Sie die Geräte koppeln.
Unter Koppeln wird das Herstellen einer Verbindung zwischen
ANT+™ Funksensoren verstanden. Im Folgenden sind
Anweisungen für den Edge 810 und 510 aufgeführt. Wenn Sie
über ein anderes kompatibles Gerät verfügen, finden Sie
entsprechende Informationen auf
www.garmin.com/vectorowner.
1
Der Edge muss sich in Reichweite (3 m) des Sensors
befinden.
HINWEIS: Halten Sie beim Koppeln eine Entfernung von
10 m zu anderen ANT+ Sensoren ein.
2
Schalten Sie den Edge ein.
3
Wählen Sie im Hauptmenü die Option
4
Wählen Sie ein Profil.
5
Wählen Sie
.
6
Aktivieren Sie den Sensor, und wählen Sie Suchen.
7
Drehen Sie die Tretkurbel einige Male.
Wenn der Sensor mit dem Edge gekoppelt ist, lautet der
Sensorstatus Verbunden. Sie können Datenfelder anpassen,
um Vector Daten anzuzeigen.
Ihre erste Tour
Bevor Sie die erste Tour mit dem Vector beginnen, müssen Sie
die Kurbellänge angeben, den Montagewinkel der Sensoren in
den Pedalen einrichten und die statische Nullreferenz
kalibrieren. Sie müssen das System auch kalibrieren, wenn Sie
den Vector mit einem anderen Fahrrad verwenden.
Im Folgenden sind Anweisungen für den Edge 810 und 510
aufgeführt. Wenn Sie über ein anderes kompatibles Gerät
verfügen, finden Sie entsprechende Informationen auf
Seite 5
oder unter www.garmin.com/vectorowner.
Eingeben der Kurbellänge
Die Kurbellänge ist oftmals auf der Tretkurbel aufgedruckt.
1
Drehen Sie die Pedale einige Male, um den Vector zu
aktivieren.
2
Wählen Sie im Hauptmenü die Option
3
Wählen Sie ein Profil.
4
Wählen Sie Kurbellänge > Manuell.
5
Geben Sie die Kurbellänge ein, und wählen Sie
Einrichten des Montagewinkels
Bevor Sie die Montagewinkel einrichten können, müssen Sie
die Datenfelder des Edge anpassen, damit Leistung und
Trittfrequenz angezeigt werden.
1
Unternehmen Sie eine kurze Tour auf einem Heimtrainer
oder im Freien.
HINWEIS
Seite 5
oder unter
> Fahrradprofile.
> Fahrradprofile.
.
Einführung
