Vorgehensweise
Für die Montage auf einer Hutschiene oder an einer
Wand befestigen Sie die Montageschiene entsprechend
der gewünschten Einbaulage in einer der seitlichen
oder der rückseitigen Führung im Gehäuse der
Transceiver Unit.

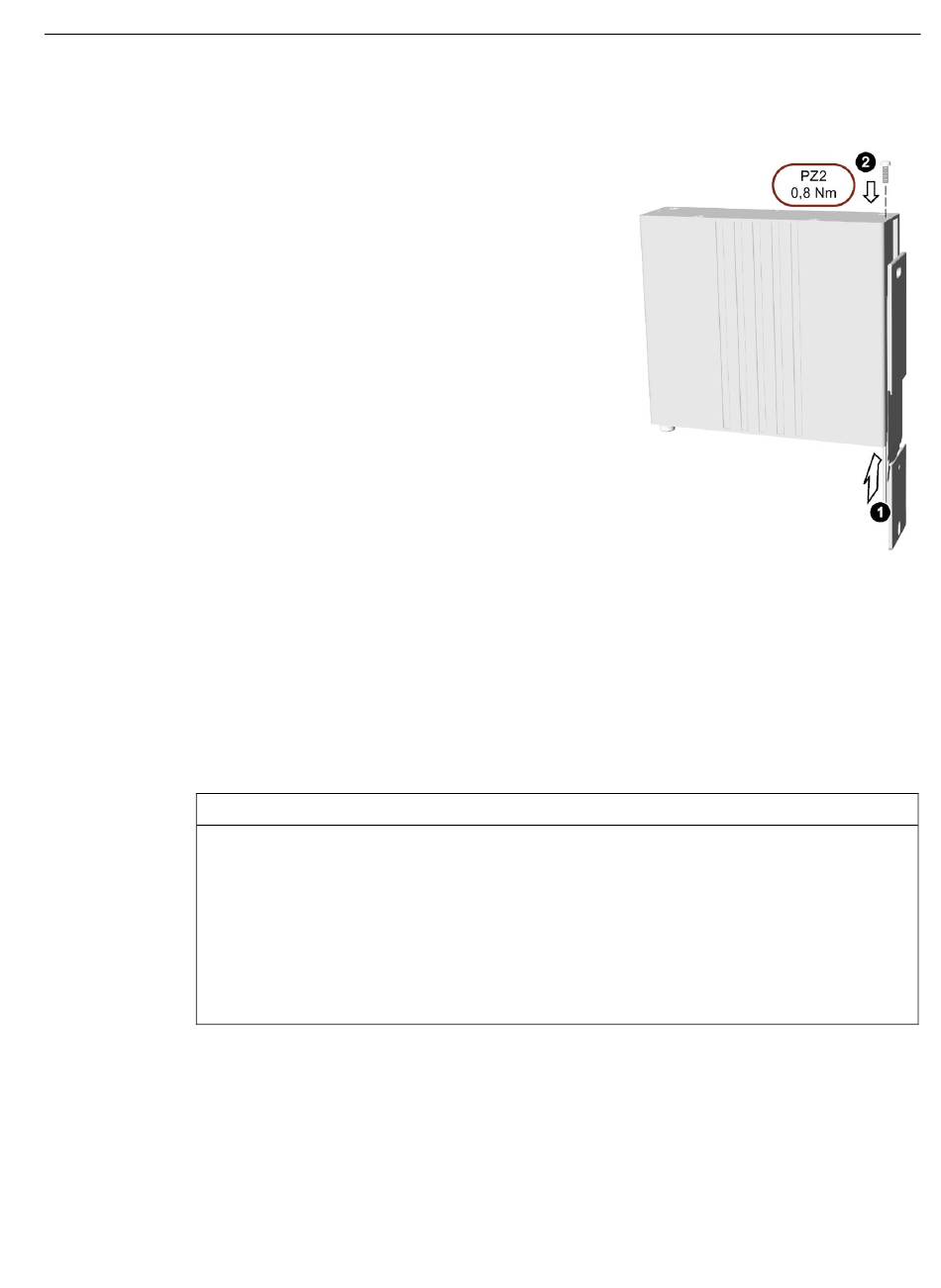

Das nebenstehende Beispiel zeigt die seitliche
Befestigung der Montageschiene. Die Befestigung der
Montageschiene an der Rückseite der Transceiver Unit
erfolgt in gleicher Weise.
Gehen Sie wie folgt vor:
1. Schieben Sie die Montageschiene von unten bis zum
Anschlag in die Führung.
2. Fixieren Sie die Montageschiene über die
mitgelieferte Kreuzschlitz-Zylinderkopfschraube,
Drehmoment 0,8 Nm
3.2
Einbaugerät einbauen
3.2.1
Hinweise zum Einbauen
Bevor Sie das Gerät einbauen, beachten Sie bei der Wahl des Einbauorts:
ACHTUNG
Einsatz gemäß IEC/UL 61010-2-201 erfordert ein entsprechendes Gehäuse
Die Rückseite des Einbaugeräts ist für den Einsatz im Bereich Industrial Control Equipment
gemäß IEC/UL 61010-2-201 als "Open Equipment" klassifiziert.
Für die Zulassung und den Betrieb nach IEC/UL 61010-2-201 ist das Gerät in ein Gehäuse
einzubauen oder in einen Schrank zu integrieren. Das Gehäuse oder der Schrank muss einen
Schutz gegen elektrischen Schlag und gegen die Ausbreitung von Feuer gewährleisten. Das
Gehäuse oder der Schrank muss die Anforderungen bezüglich der mechanischen Festigkeit
und der Schutzart für den entsprechenden Anwendungsfall erfüllen.
• Positionieren Sie das Gerät so, dass es keiner direkten Sonnenbestrahlung ausgesetzt ist.
• Positionieren Sie das Gerät für den Bediener ergonomisch günstig.
• Wählen Sie eine entsprechende Einbauhöhe.
• Verdecken Sie die Lüftungsöffnungen des Geräts nicht durch den Einbau. Beachten Sie die
zulässigen Einbaulagen.
IFP V2, IFP V2 PRO, IFP V2 ETH
Betriebsanleitung, 03/2023, A5E46641395-AE
Gerät einbauen und anschließen
3.2 Einbaugerät einbauen
