V-ZUG AG
Industriestrasse 66, Postfach 59, 6301 Zug
Telefon 041 767 67 67, Fax 041 767 62 60
vzug@vzug.ch, www.vzug.ch
Fehler
Mel-
Fehlerdiagnose
code
dung
(durch Mikrocontroller)
E61
U2
Netz-Anschluss
Für 10s Spannung < 294V
E63
---
Netz-Kalibration
E81
---
Relaiskalibration
1)
Fehlermeldungen werden quittiert, indem eine beliebige Taste gedrückt wird. Die Quittierung wird nur akzeptiert, wenn der
Fehler nicht mehr vorhanden ist. Andernfalls erfolgt sofort oder während des nächsten Betriebes eine erneute
Störungsmeldung.
2)
Mögliche Störungsursachen sind in seltenen Fällen auch:
- Zugehörige Verdrahtung ist fehlerhaft, z.B. durch Kurzschluss, Unterbruch, Wackelkontakt, Masseschluss, usw.
- Probleme auf den Elektronikbaugruppen, hervorgerufen durch Feuchtigkeit, Schmutz, Bauteilfehler, EMV-Einflüsse, usw.
2
Betriebsstörungen und –meldungen ohne Fehlercode
Mel-
Beschreibung
dung
dEno
Demo-Modus
dIAG
Diagnosemodus
1)
Mögliche Störungsursachen sind in seltenen Fällen auch:
- Zugehörige Verdrahtung ist fehlerhaft, z.B. durch Kurzschluss, Unterbruch, Wackelkontakt, Masseschluss, usw.
- Probleme auf den Elektronikbaugruppen, hervorgerufen durch Feuchtigkeit, Schmutz, Bauteilfehler, EMV-Einflüsse, usw.
k5_2450d-1.doc gedruckt 30.10.2013

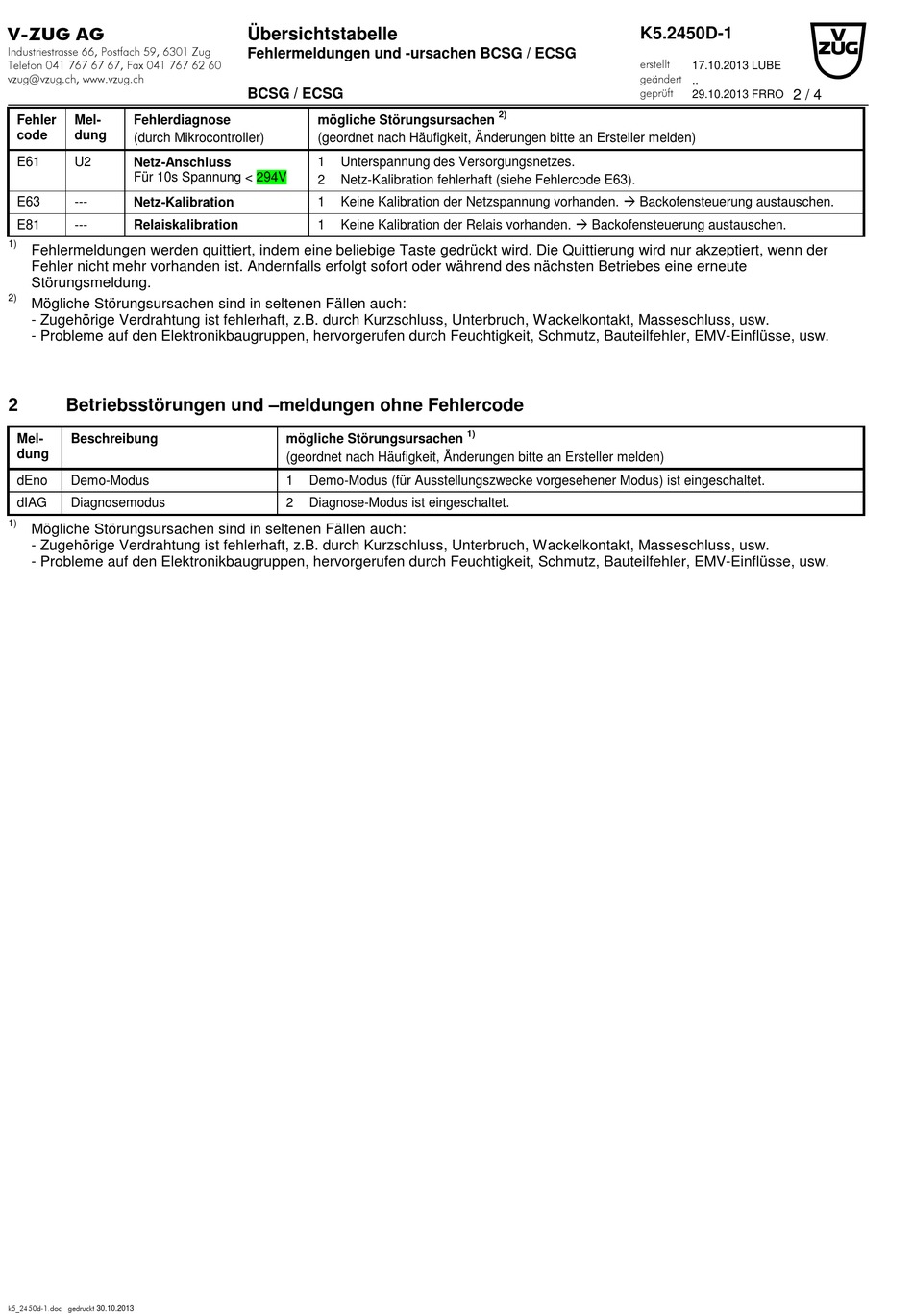

Übersichtstabelle
Fehlermeldungen und -ursachen BCSG / ECSG
BCSG / ECSG
mögliche Störungsursachen
(geordnet nach Häufigkeit, Änderungen bitte an Ersteller melden)
1
Unterspannung des Versorgungsnetzes.
2
Netz-Kalibration fehlerhaft (siehe Fehlercode E63).
1
Keine Kalibration der Netzspannung vorhanden.
1
Keine Kalibration der Relais vorhanden.
mögliche Störungsursachen
(geordnet nach Häufigkeit, Änderungen bitte an Ersteller melden)
1
Demo-Modus (für Ausstellungszwecke vorgesehener Modus) ist eingeschaltet.
2
Diagnose-Modus ist eingeschaltet.
2)
Backofensteuerung austauschen.
Backofensteuerung austauschen.
1)
1
K5.2450D-1
erstellt
17.10.2013 LUBE
geändert ..
geprüft
2 / 4
29.10.2013 FRRO
