Produktbeschreibung
Kennzeichnung am Gerät > Justageaufkleber
3

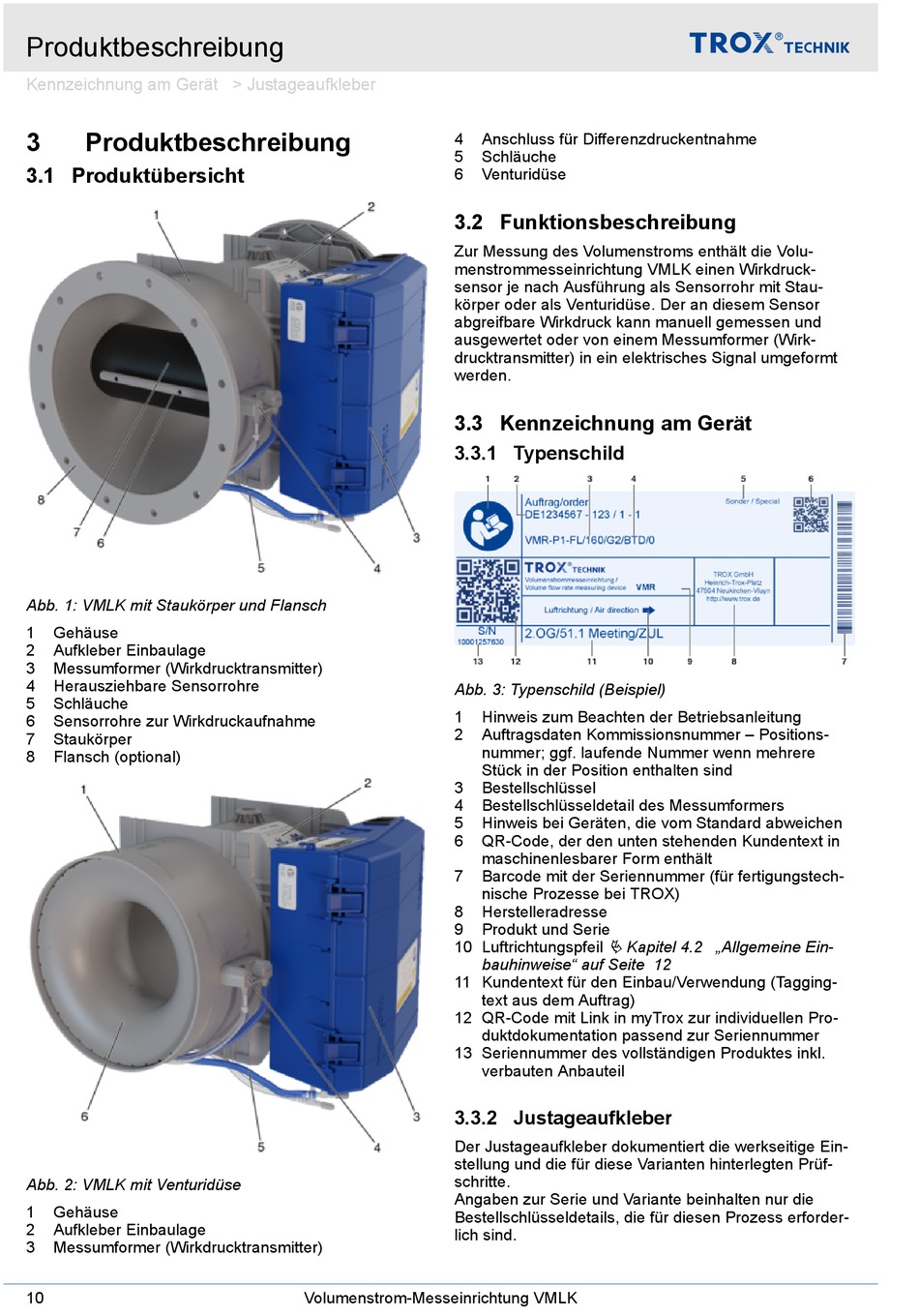

Produktbeschreibung
3.1 Produktübersicht
Abb. 1: VMLK mit Staukörper und Flansch
1
Gehäuse
2
Aufkleber Einbaulage
3
Messumformer (Wirkdrucktransmitter)
4
Herausziehbare Sensorrohre
5
Schläuche
6
Sensorrohre zur Wirkdruckaufnahme
7
Staukörper
8
Flansch (optional)
Abb. 2: VMLK mit Venturidüse
1
Gehäuse
2
Aufkleber Einbaulage
3
Messumformer (Wirkdrucktransmitter)
10
4
5
6
3.2 Funktionsbeschreibung
Zur Messung des Volumenstroms enthält die Volu-
menstrommesseinrichtung VMLK einen Wirkdruck-
sensor je nach Ausführung als Sensorrohr mit Stau-
körper oder als Venturidüse. Der an diesem Sensor
abgreifbare Wirkdruck kann manuell gemessen und
ausgewertet oder von einem Messumformer (Wirk-
drucktransmitter) in ein elektrisches Signal umgeformt
werden.
3.3 Kennzeichnung am Gerät
3.3.1 Typenschild
Abb. 3: Typenschild (Beispiel)
1
2
3
4
5
6
7
8
9
10 Luftrichtungspfeil
11 Kundentext für den Einbau/Verwendung (Tagging-
12 QR-Code mit Link in myTrox zur individuellen Pro-
13 Seriennummer des vollständigen Produktes inkl.
3.3.2 Justageaufkleber
Der Justageaufkleber dokumentiert die werkseitige Ein-
stellung und die für diese Varianten hinterlegten Prüf-
schritte.
Angaben zur Serie und Variante beinhalten nur die
Bestellschlüsseldetails, die für diesen Prozess erforder-
lich sind.
Volumenstrom-Messeinrichtung VMLK
Anschluss für Differenzdruckentnahme
Schläuche
Venturidüse
Hinweis zum Beachten der Betriebsanleitung
Auftragsdaten Kommissionsnummer – Positions-
nummer; ggf. laufende Nummer wenn mehrere
Stück in der Position enthalten sind
Bestellschlüssel
Bestellschlüsseldetail des Messumformers
Hinweis bei Geräten, die vom Standard abweichen
QR-Code, der den unten stehenden Kundentext in
maschinenlesbarer Form enthält
Barcode mit der Seriennummer (für fertigungstech-
nische Prozesse bei TROX)
Herstelleradresse
Produkt und Serie
Ä Kapitel 4.2 „Allgemeine Ein-
bauhinweise" auf Seite 12
text aus dem Auftrag)
duktdokumentation passend zur Seriennummer
verbauten Anbauteil
