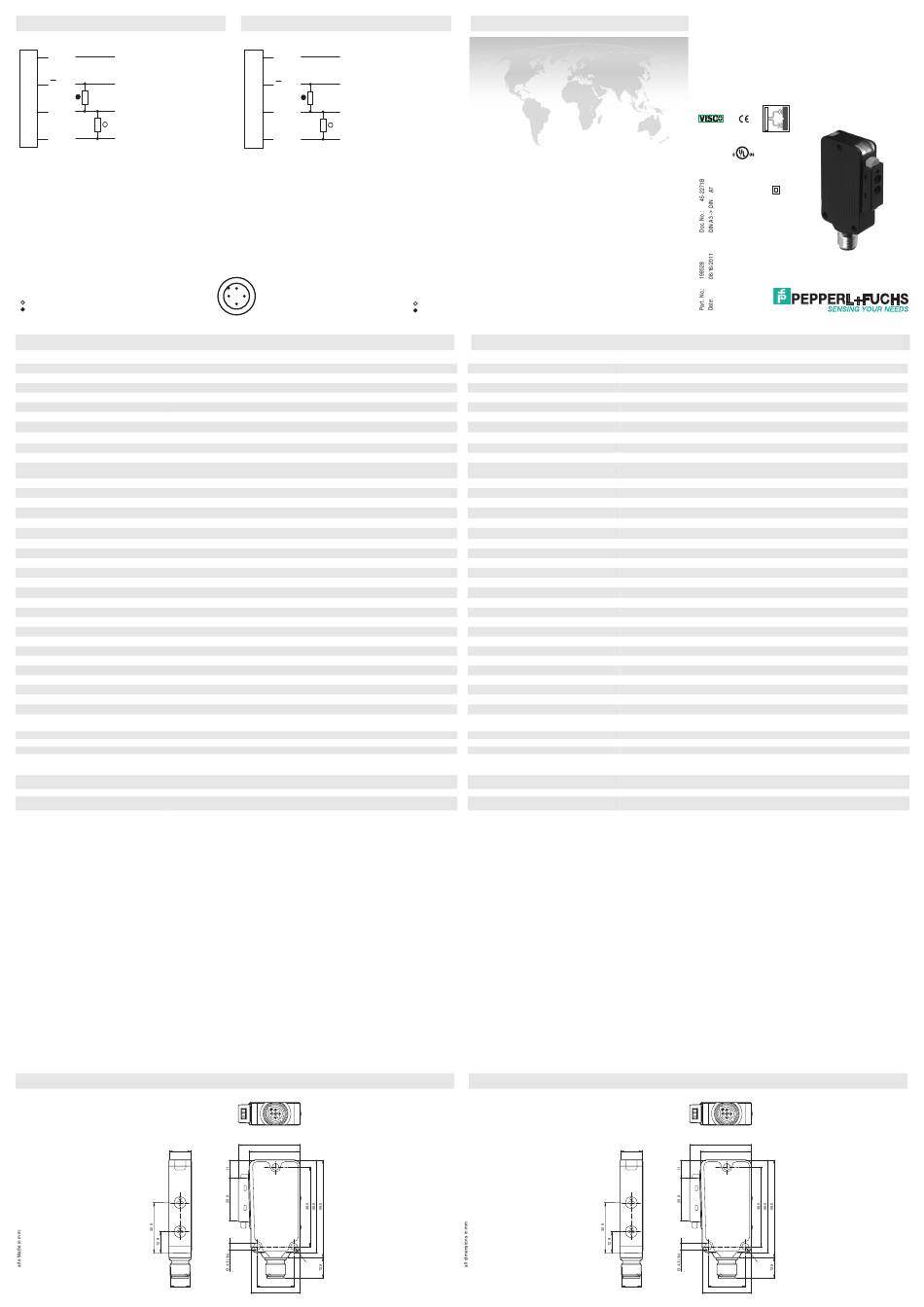

Pepperl+Fuchs MLV41-LL-RT-2492 Kurzanleitung

Elektrischer Anschluss
Option: /47
1 +UB
2
Q
3 0 V
4 Q
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Tastweite je nach verwendeten Lichtleiter
Tastbereich je nach verwendeten Lichtleiter
Einstellbereich abhängig vom verwendeten Lichtleiter
Lichtsender LED
Lichtart rot, Wechsellicht , 660 nm
Kenndaten funktionale Sicherheit
MTTF 770 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, statisch leuchtend Power on , Unterspannungsanzeige: LED grün pulsierend (ca. 0,8 Hz) ,
Kurzschluss : LED grün blinkend (ca. 4 Hz)
Funktionsanzeige LED gelb, leuchtet bei freiem Lichtstrahl, blinkt bei Unterschreiten der Funktionsreserve
Bedienelemente Empfindlichkeitseinsteller, Hell-/Dunkel-Umschalter
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Welligkeit max. 10 %
Leerlaufstrom I max. 35 mA
0
Ausgang
Schaltungsart hell-/dunkelschaltend umschaltbar
Signalausgang 2 PNP, antivalent, kurzschlussfest, verpolgeschützt
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
≤ 2,5 V DC
Spannungsfall U
d
Schaltfrequenz f 1000 Hz
Ansprechzeit 0,5 ms
Umgebungsbedingungen
Umgebungstemperatur -40 ... 60 °C (-40 ... 140 °F)
Lagertemperatur -40 ... 75 °C (-40 ... 167 °F)
Mechanische Daten
LWL-Adapter 04
Schutzart IP67
Anschluss Gerätestecker M12 x 1, 4-polig
Material
Gehäuse Aluminium , Delta-Seal Beschichtung
Lichtaustritt Lichtleiteranschluss
Masse 50 g
Normen- und Richtlinienkonformität
Richtlinienkonformität
EMV-Richtlinie 2004/108/EG EN 60947-5-2:2007
Normenkonformität
Produktnorm EN 60947-5-2:2007
IEC 60947-5-2:2007
Zulassungen und Zertifikate
II, Bemessungsspannung ≤ 50 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1 Funktionsiso-
Schutzklasse
lierung nach DIN EN 50178
UL-Zulassung cULus Listed 57M3 (nur in Verbindung mit UL Class 2 Spannungsversorgung; Type 1 enclosure)
Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit
CCC-Zulassung
einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
13.6
M12x1
Electrical connection
Option: /47
1 +UB
2 Q
3 0 V
Q
4
1
4
2
3
37.6
31
R 3.7
22.6
30
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
= Light on
= Dark on
Technical data
General specifications
Sensor range
Detection range
Adjustment range
Light source
Light type
Functional safety related parameters
MTTF
d
Mission Time (T )
M
Diagnostic Coverage (DC)
Indicators/operating means
Operating display
Function display
Controls
Electrical specifications
Operating voltage U
B
Ripple
No-load supply current I
0
Output
Switching type
Signal output
Switching voltage
Switching current
Voltage drop U
d
Switching frequency f
Response time
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Fiber optic adapter
Protection degree
Connection
Material
Housing
Optical face
Mass
Compliance with standards and directives
Directive conformity
EMC Directive 2004/108/EC
Standard conformity
Product standard
Approvals and certificates
Protection class
UL approval
CCC approval
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
Lichtleitersensor
mit Gerätestecker M12 x 1, 4-polig
Fiber optic sensor
with 4-pin, M12 x 1 connector
MLV41-LL-RT-2492
depending on the fiberoptic cable being used
depending on the fiberoptic cable being used
depends on the fiber optic cable being used
LED
modulated visible red light , 660 nm
770 a
20 a
0 %
LED green, statically lit Power on , Undervoltage indicator: Green LED, pulsing (approx. 0.8 Hz) ,
short-circuit : LED green flashing (approx. 4 Hz)
LED yellow, lights up when light beam is free, flashes when falling short of the stability control
Sensitivity adjuster, light/dark switch
10 ... 30 V DC
max. 10 %
max. 35 mA
light/dark on switchable
2 PNP, complementary, short-circuit protected, reverse polarity protected
max. 30 V DC
max. 100 mA
≤ 2.5 V DC
1000 Hz
0.5 ms
-40 ... 60 °C (-40 ... 140 °F)
-40 ... 75 °C (-40 ... 167 °F)
04
IP67
connector M12 x 1, 4-pin
aluminum , Delta-Seal coated
Fiber optic connection
50 g
EN 60947-5-2:2007
EN 60947-5-2:2007
IEC 60947-5-2:2007
II, rated voltage ≤ 50 V AC with pollution degree 1-2 according to IEC 60664-1 functional insulation
acc. to DIN EN 50178
cULus Listed 57M3 (Only in association with UL Class 2 power supply; Type 1 enclosure)
Products with a maximum operating voltage of ≤36 V do not bear a CCC marking because they do
not require approval.
37.6
13.6
31
R 3.7
22.6
M12x1
30
