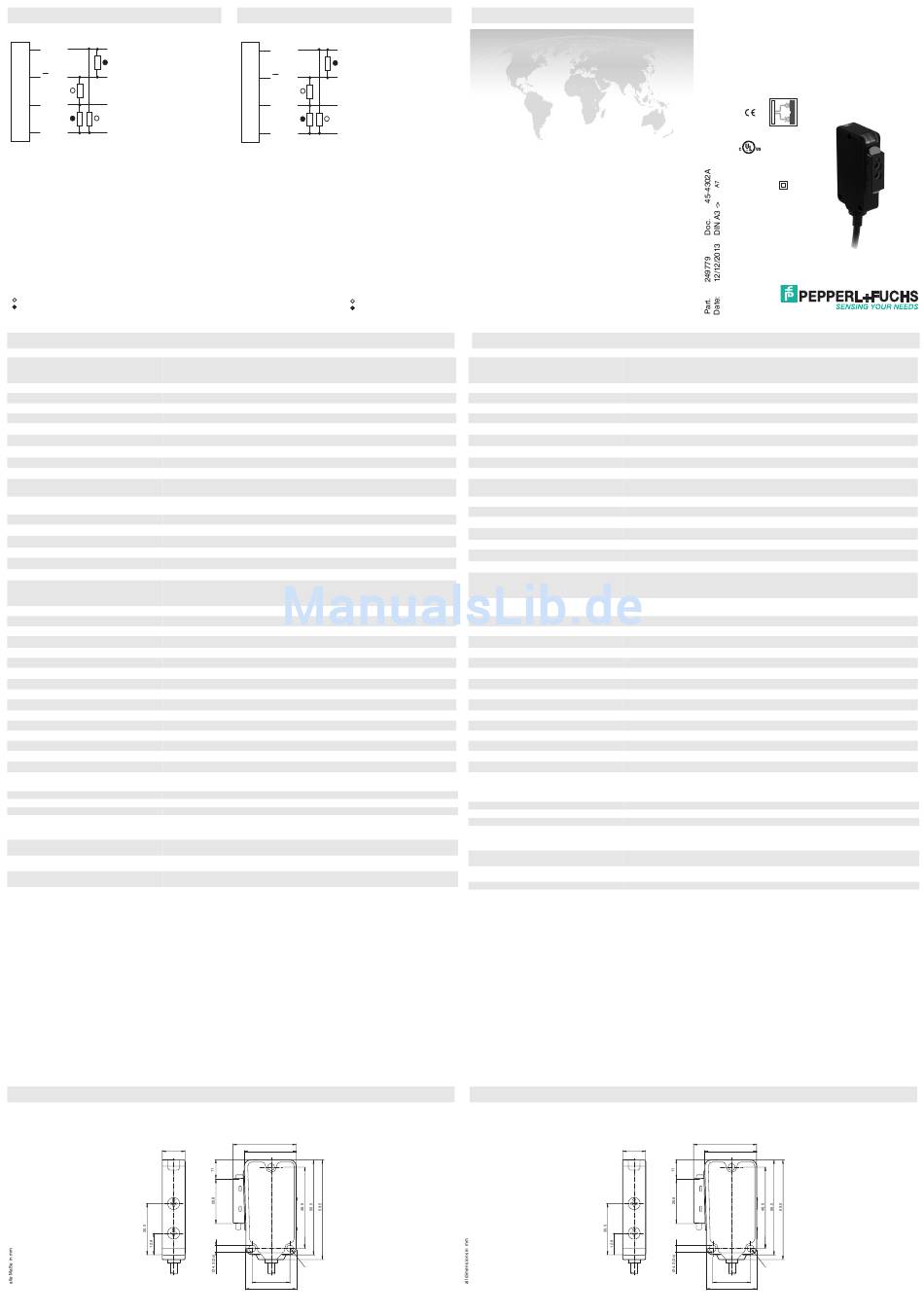

Pepperl+Fuchs MLV41-LL-IR/115/136 Montagehinweise

Elektrischer Anschluss
Option:
+UB
BN
WH Q
BU 0 V
BK Q
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Tastweite auf schwarz (6 %): bis 55 mm
auf Kodak weiss, Reflexionsgrad 90 %: bis 160 mm
mit Lichtleiter LLR 04-1,6-0,5-WC3
Einstellbereich 0 ... 160 mm auf Kodak weiss, Reflexionsgrad 90 %
Referenzobjekt 100 mm x 100 mm auf Kodak weiss, Reflexionsgrad 90 %
Lichtsender IRED
Lichtart infrarot, Wechsellicht , 880 nm
Kenndaten funktionale Sicherheit
MTTF 770 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, statisch leuchtend Power on , Unterspannungsanzeige: LED grün pulsie-
rend (ca. 0,8 Hz) , Kurzschluss : LED grün blinkend (ca. 4 Hz)
Funktionsanzeige LED gelb, leuchtet bei belichtetem Empfänger ; blinkt bei Unterschreiten der Funkti-
onsreserve
Bedienelemente Empfindlichkeitseinsteller, Hell-/Dunkel-Umschalter
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Welligkeit max. 10 %
Leerlaufstrom I max. 40 mA
0
Ausgang
Schaltungsart hell-/dunkelschaltend umschaltbar
Die im Abschnitt "Elektrischer Anschluss" angegebenen Schaltungsarten gelten für H/
D-Umschalter in Stellung "D" (dark-switch)
Signalausgang 2 Gegentaktausgänge, antivalent, kurzschlussfest, verpolgeschützt
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
Spannungsfall U ≤ 2,5 V DC
d
Schaltfrequenz f 1000 Hz
Ansprechzeit 0,5 ms
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur -40 ... 75 °C (-40 ... 167 °F)
Mechanische Daten
LWL-Adapter 04
Schutzart IP67
Anschluss 2 m Festkabel , 5-polig
Material
Gehäuse Aluminium , Delta-Seal Beschichtung
Lichtaustritt Lichtleiteranschluss
Masse 50 g
Normen- und Richtlinienkonformität
Richtlinienkonformität
EN 60947-5-2:2007
EMV-Richtlinie 2004/108/EG
Normenkonformität
Produktnorm EN 60947-5-2:2007
IEC 60947-5-2:2007
Zulassungen und Zertifikate
Schutzklasse II, Bemessungsspannung ≤ 50 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1
Funktionsisolierung nach DIN EN 50178
UL-Zulassung cULus Listed 57M3 (nur in Verbindung mit UL Class 2 Spannungsversorgung; Type 1
enclosure)
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
daher nicht mit einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
13.6
Electrical connection
Option:
BN +UB
WH
Q
BU 0 V
Q
BK
= Light on
= Dark on
37.6
31
R 3.7
22.6
30
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Sensor range on black (6 %): up to 55 mm
on Kodak white, reflection factor 90% up to 160 mm
with LLR 04-1.6-0.5-WC3 fiberoptic cable
Adjustment range 0 ... 160 mm on Kodak white, reflection factor 90%
Reference target 100 mm x 100 mm on Kodak white, reflection factor 90%
Light source IRED
Light type modulated infrared light , 880 nm
Functional safety related parameters
MTTF 770 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operation indicator LED green, statically lit Power on , Undervoltage indicator: Green LED, pulsing
(approx. 0.8 Hz) , short-circuit : LED green flashing (approx. 4 Hz)
Function indicator LED yellow, lights up with receiver lit ; flashes when falling short of the stability control
Control elements Sensitivity adjuster, light/dark switch
Electrical specifications
Operating voltage U 10 ... 30 V DC
B
Ripple max. 10 %
No-load supply current I max. 40 mA
0
Output
Switching type light/dark on switchable
The switching modes specified in the "Electrical Connection" section apply to L/D swit-
ches in the "D" position (dark switch)
Signal output 2 push-pull (4 in 1) outputs, complementary, short-circuit proof, reverse polarity pro-
tected
Switching voltage max. 30 V DC
Switching current max. 100 mA
Voltage drop U ≤ 2.5 V DC
d
Switching frequency f 1000 Hz
Response time 0.5 ms
Ambient conditions
Ambient temperature -20 ... 60 °C (-4 ... 140 °F)
Storage temperature -40 ... 75 °C (-40 ... 167 °F)
Mechanical specifications
Fiber optic adapter 04
Protection degree IP67
Connection 2 m fixed cable , 5-pin
Material
Housing aluminum , Delta-Seal coated
Optical face Fiber optic connection
Mass 50 g
Compliance with standards and direc-
tives
Directive conformity
EMC Directive 2004/108/EC EN 60947-5-2:2007
Standard conformity
Product standard EN 60947-5-2:2007
IEC 60947-5-2:2007
Approvals and certificates
Protection class II, rated voltage ≤ 50 V AC with pollution degree 1-2 according to IEC 60664-1 functio-
nal insulation acc. to DIN EN 50178
UL approval cULus Listed 57M3 (Only in association with UL Class 2 power supply; Type 1 enclos-
ure)
CCC approval CCC approval / marking not required for products rated ≤36 V
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
13.6
Lichtleitersensor
mit 2 m Festkabel
Fiber optic sensor
with 2 m fixed cable
MLV41-LL-IR/115/136
37.6
31
R 3.7
22.6
30
