BEDIENUNG
Bedienung
Lage wäre, den augenblicklichen Wärmebedarf allein abzu-
decken.
Für den Heizkreis 2 wird kein Vorlaufanteil abgefragt. Hier
müsste immer 100 eingegeben werden, da der Mischerkreis
keinen eigenen Rücklauffühler hat.
SOLLWERT MIN/ SOLLWERT MAX: Mit diesen beiden Parametern
können Sie die minimale und die maximale Heizkreis-Soll-
temperatur einstellen. Diese Werte begrenzen die Heizkurve
im oberen und unteren Bereich. Selbst wenn die berechnete
Heizkurve über diese Grenzwerte hinaus kommen würde, wird
auf diese Sollwerte begrenzt.

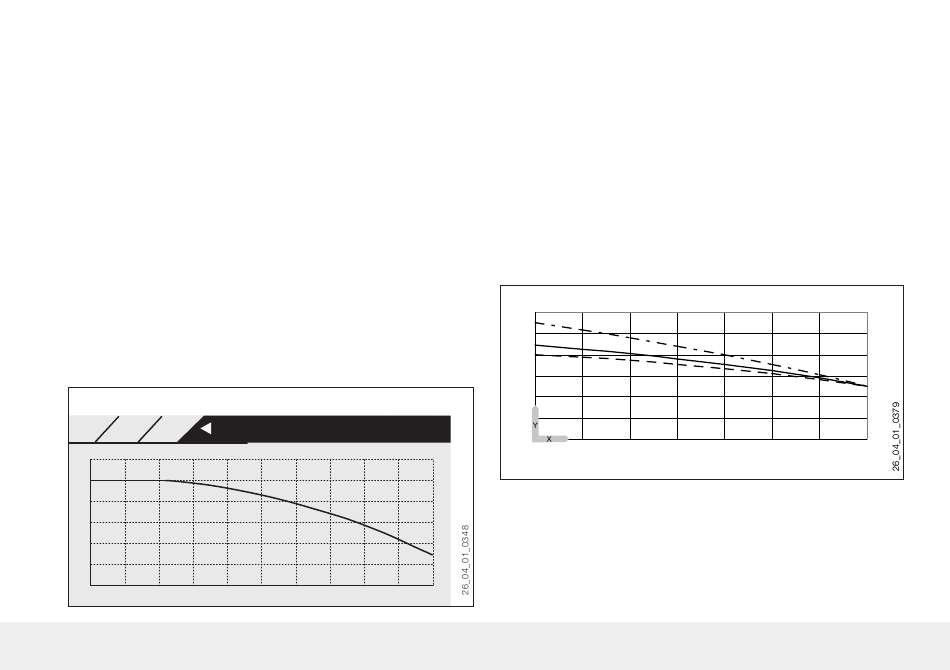

HEIZKURVE: Unter diesem Menüpunkt können Sie sich die
Heizkurven zu den beiden Heizkreisen anzeigen lassen. Nach-
folgend sehen Sie eine Beispielheizkurve.
Heizkurve anzeigen lassen
HeIZKURVe
eINsTeLLUNgeN
HeIZeN
HeIZVe HK1
THK °c
60
50
40
30
20
10
00
-25
-20
-15
-10
-05
www.tecalor.de
TA
°c
00
05
10
15
20
25
Dabei ist zu beachten, dass der Parameter „ANTEIL VORLAUF"
Einfluss auf die Heizkurve HK1 nimmt. Dadurch ist die Heizkurve
deutlich niedriger als der Vorlauftemperaturverlauf. (Siehe Bei-
spiel 1 und 2).
Die Heizkurve für HK2 ist eine Vorlauftemperaturkurve.
Beispiel 1: Heizkurve 55/40 für Radiatorenheizung
(Raumsolltemperatur 20 °C, Fußpunkt 5 °C, Steigung 0.65,
Anteil Vorlauf 30%, Auslegungstemperatur - 15 °C)
Heizkurve 55/40
60
1
50
2
40
3
30
20
10
0
-15
-10
-5
0
X Außentemperatur [°C]
Y Heizungstemperatur [°C]
1 Vorlauf
2 Heizkurve
3 Rücklauf
5
10
15
20
THZ Integral | THZ SOL
18
