4

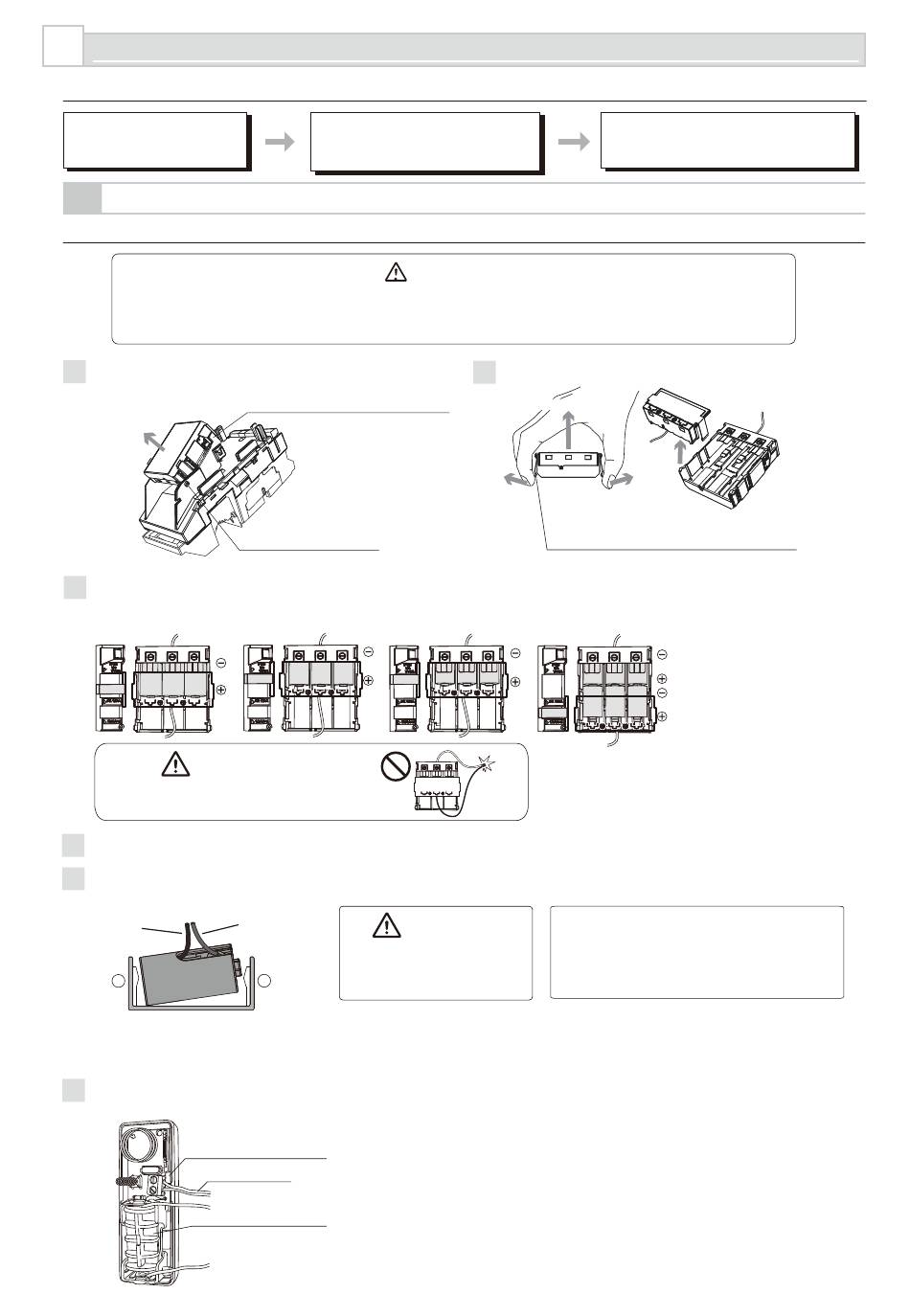

INSTALLATION (BATTERIE UND SENDER)
-Installationsablauf
ERFASSUNGSREICHWEITE
FESTLEGEN
4-1
BATTERIE EINSETZEN
-Gemeinsame Batterienutzung:
Verwenden Sie keine Batterien mit unterschiedlichen Restladungen (d. h. Mischen neuer und gebrauchter
Batterien) oder von verschiedenen Herstellern bzw. Typen. Das kann zu Explosion, Auslaufen oder
Gasentwicklung oder anderen Wirkungen führen, die Personen verletzen oder Eigentum beschädigen können.
Nehmen Sie den Batteriekasten aus dem
1
Grundgerät.
Ziehen
Montieren Sie die Batterien und die Abdeckung in der richtigen Position mit der Markierung auf der Seite des
3
Batteriekastens.
CR123A×3 (3,0 VDC)
Vorsicht
Schließen Sie das rote und schwarze
Kabel nicht kurz.
Öffnen Sie den Deckel des Senders und nehmen Sie die Batterie heraus.
4
Legen Sie das Batteriekabel (im Lieferumfang des Satzes enthalten) und eine Dummy-Batterie
5
in das Batteriefach des Senders ein.
Batteriekabel
(schwarz)
–
* Im Folgenden wird beschrieben, wie die Dummy-Batterie-Einheit der Batteriegröße entsprechend
eingesetzt wird.
Schließen Sie das Alarmkabel am Sender an und schließen Sie den Kasten.
6
Sender
Ziehen Sie das Alarmkabel
nach außen durch die
Kabeldurchführung
Alarmkabel
Dummy-Batterie
BATTERIE EINSETZEN
-Batterie gemeinsam benutzen
-Batterie nicht gemeinsam benutzen
Warnung
Klauen öffnen (an 2 Stellen).
Nase aushängen
(an 2 Stellen).
CR2×3 (3,0 VDC) 1/2AA×3 (3,6 VDC)
Batteriekabel
Vorsicht
(rot)
Ziehen Sie nicht am Kabel, wenn
Sie die Dummy-Batterie aus dem
+
drahtlosen Sender entnehmen.
Nehmen Sie den Deckel des Batteriekastens ab.
2
Nach oben abnehmen
Öffnen Sie die Krallen (an 2 Stellen)
leicht, nicht zu breit.
1/2AA×6 (7,2 VDC×3) (*1)
Hinweis>>
Während des Einsetzens der Dummy-Batterie dürfen die
•
Batteriekabel nicht mit der Energiequelle verbunden sein.
• Stellen Sie beim Zusammensetzen der Einheiten stets
sicher, dass das Gerät spannungsfrei ist.
DE-7
SENDER UND BATTERIEFACH
EINSETZEN
*1: 3,6 V DC 1/2 AA
Batterie in Reihe.
