5-5

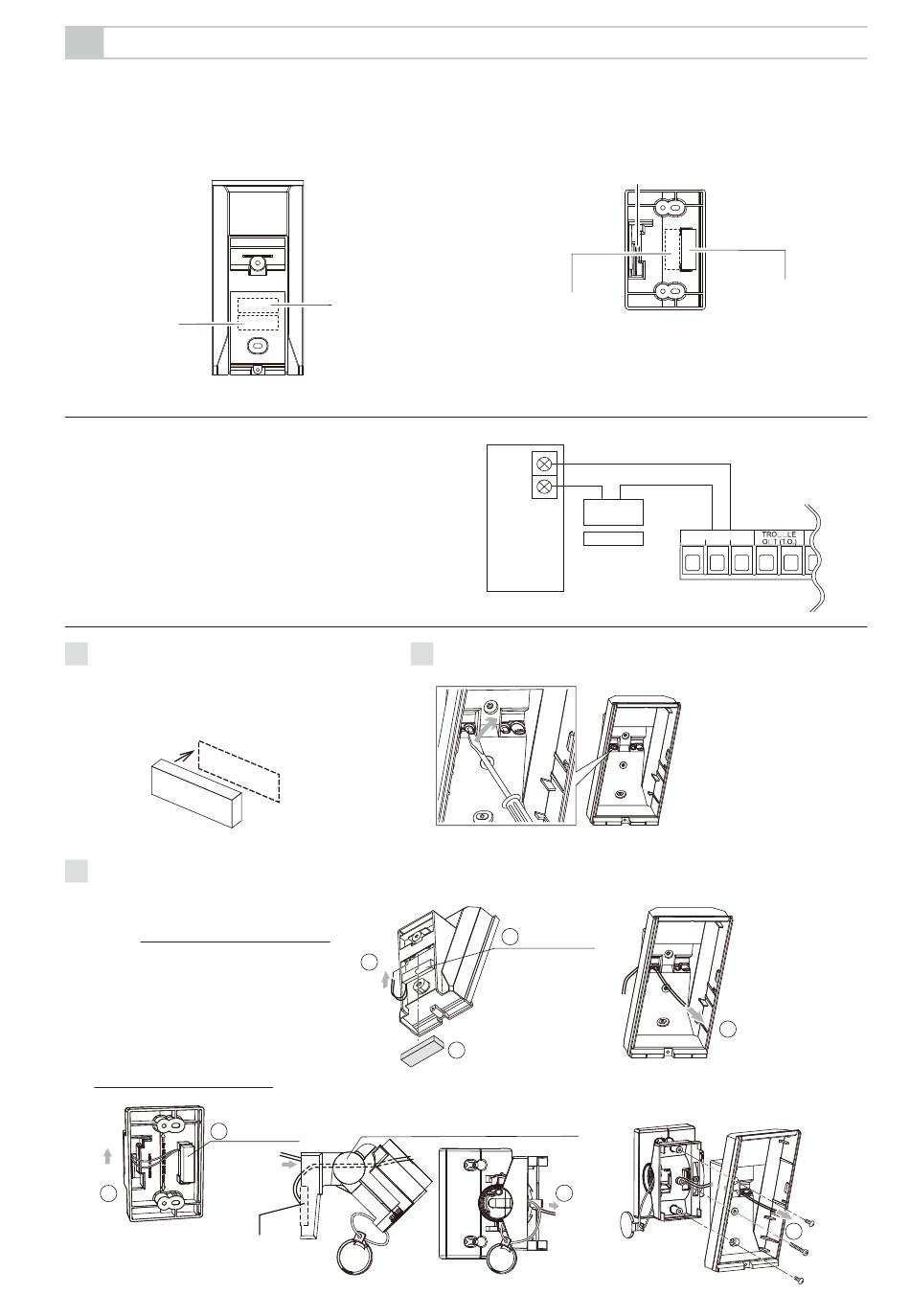

WANDSABOTAGE (OPTION)
Universal-Magnetschalter kann als Wandsabotage montiert werden.
Installationsraum für Magnetschalter befindet sich auf der Rückseite des Geräts und der Halterung.
Maximale Größe für geeigneten Magnetschalter: D 9 x W 40 x H 9 mm
Magnetschalter gehört nicht zum Lieferumfang.
Grundgerät
Magnetschalter
(Grundplatte)
Installationsposition
-SCHALTPLAN
-Installation
Installieren Sie den Magnetschalter (Wand)
1
an der Wand. Verwenden Sie die
Installationsschablone auf der inneren
Verpackung.
Installieren Sie das Gegenstück des Magnetschalters auf der Rückseite des Geräts oder der Halterung.
3
Ziehen Sie das Kabel durch die Ausbrechöffnungen.
Montage ohne Halterung
Montage mit Halterung
1
Befestigen
Eingang
Eingang
2
Magnetschalter
Magnetschalter
(Wand)
Installationsposition
Sender
Öffnen Sie die Ausbrechöffnung mit einem geeigneten
2
Werkzeug, z.B. Schraubendreher.
2
Eingang
4
Kabelkissen
Neigen Sie die Halterung ca. 45°
und führen Sie das Kabel durch.
DE-12
Halterung
Kabeldurchführung
Magnetschalter
(Wand)
Installationsposition
Magnetschalter
1
Befestigen
Ausgang
3
Magnetschalter
(Halterung)
Installationsposition
TAMPER
NO
COM
NC
HX-80NRAM
Grundgerät
3
Ausgang
4
Ausgang
