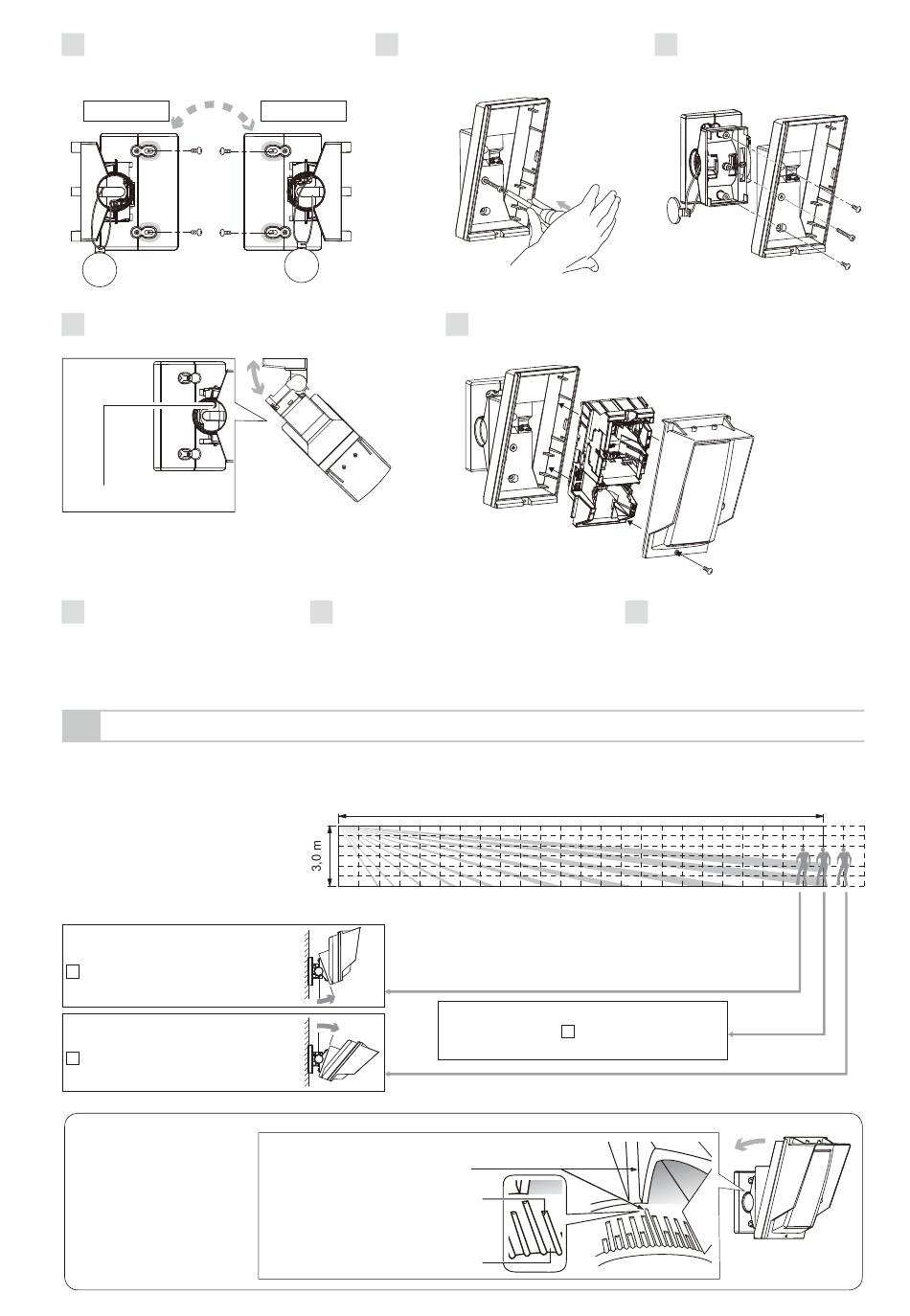

Bestimmen Sie die horizontale Ausrichtung
4
(links oder rechts) des Melders, bevor Sie
die Halterung auf der Wand montieren.
Nach rechts
Einstellschraube nach rechts anziehen.
7
Einstellschraube
Beenden Sie 5-2
9
„VERTIKALEN WINKEL
EINSTELLEN ".
5-2
VERTIKALEN WINKEL EINSTELLEN
Für beste Leistung installieren Sie den Melder parallel zum Boden.
Bestimmen Sie die Erfassungsreichweite. Zum Ändern der Erfassungsreichweite stellen Sie die Klappen- und
Plattenpositionen ein. Einzelheiten siehe 2-2, 2-3.
Führen Sie einen Gehtest zur
Gewährleistung durch, dass der
Melder parallel zum Boden ist.
Ist die Erfassungsreichweite
kürzer als die Einstellung (siehe
2 ), so ändern Sie den Winkel
des Melders nach oben.
Ist die Erfassungsreichweite
länger als die Einstellung (siehe
2 ), so ändern Sie den Winkel
des Melders nach unten.
Beispiel>>
Öffnen Sie den Kabeldurchbruch und
5
lösen Sie die Sicherungsschraube für
die Aufwärts-/Abwärtseinstellung der
Halterung.
Nach links
Entfernen Sie die Verkleidung und
10
das Gerät, um die Einstellschraube
aufwärts/abwärts anzuziehen und
installieren Sie wieder Gerät und
Verkleidung auf der Grundplatte.
* Diese Beschreibung geht von einer Erfassungsreichweite von 0 m bis 24 m aus.
Bei ebenem Boden ist keine Anpassung notwendig.
(Die Orginaleinstellung ist 0°.)
Stellen Sie 2 Stufen (2,5° aufwärts)
für 2,5 m Montagehöhe ein.
Stellen Sie 1 Stufe (1,25° aufwärts)
für 3,0 m Montagehöhe ein.
DE-10
Schließen Sie das Kabel am Klemmenblock
8
an und installieren Sie Gerät und Optik auf
der Grundplatte.
24 m
Ist die Erfassungsreichweite gleich der
Einstellung (siehe 2 ), so ist die
Einstellung abgeschlossen.
Führen Sie das Kabel durch
6
die Ausbrechöffnung und
installieren Sie die Grundplatte
an der Halterung.
Setzen Sie die Schaftabdeckung
11
zurück.
