Längen-Übersicht der verwendeten Alu-
Gewindebolzen am Rumpfvorderteil:
3. Schritt: Vormontage RoCket Front

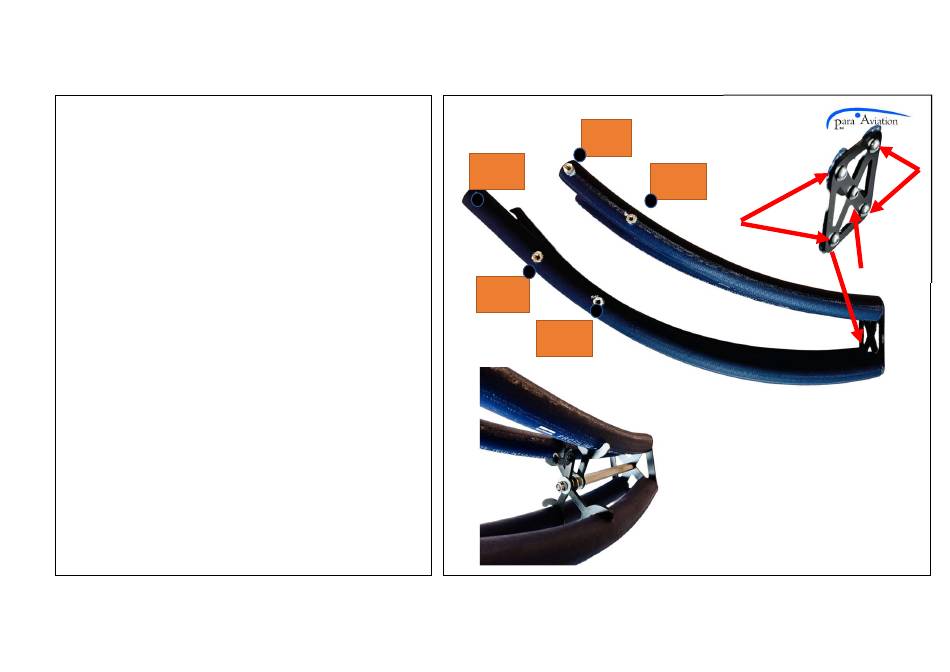

Montieren Sie gemäß Bild die vordere GFK-Frontplatte mit
den Dämpferschläuchen (4x M4X15). Achten Sie auf die
Ausrichtung der Frontplatte, die längere Kante ist seitlich
auszurichten. Richten Sie das ganze Gebilde gemäß Bild aus,
in dem Sie die Schläuche im vorderen Bereich etwas biegen.
Stecken Sie im hinteren Bereich die 5 Alu-Abstandsbolzen in
die Querlöcher der Schläuche. Benutzen Sie hierzu die
Aluabstandsbolzen gemäß der beiden vorangegangenen
Längenangaben-Übersichten.
Nun montieren Sie mit einer Schraube M3x8 die aus Schritt
2 vormontierte Griffbreitenverstellung gemäß Bild.
Pos.9:
90 mm
Pos.10:
90 mm
Rico Priesnitz-ENGINEERING Heusweilerstr. 3a 66571 Eppelborn
Änderungen vorbehalten! Keine Haftung für Druckfehler 12/2023
Pos.8:
90 mm
Pos.11:
80 mm
M4X15
Pos.12:
80 mm
Griffbreitenverstellung
M4
M4X8
