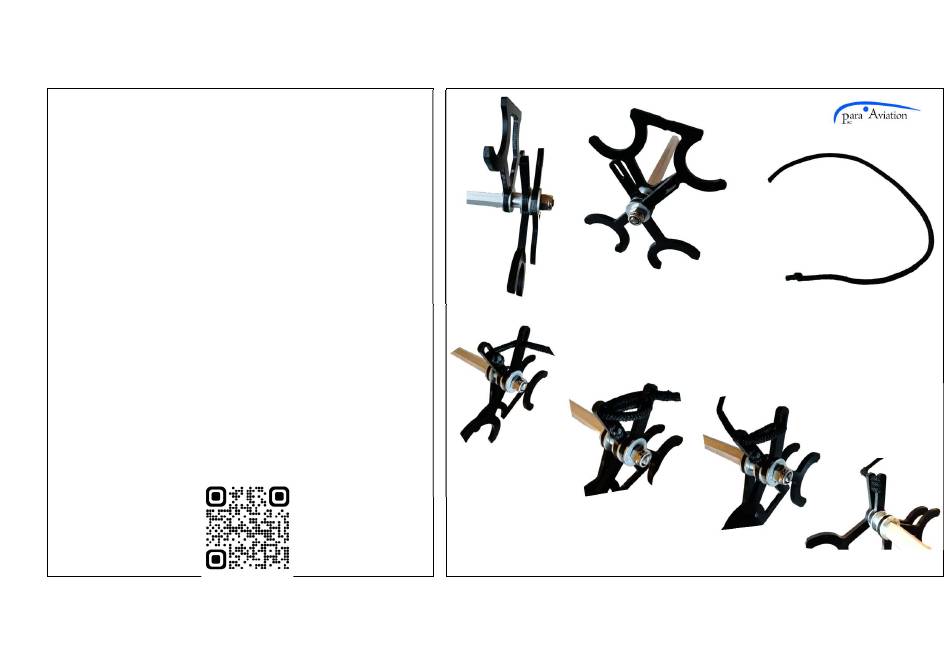

2. Schritt: Vormontage Griffbreitenverstellung
A) Montieren Sie gemäß Bild A die Griffbreitenverstellung.
Hierzu wird der Gewindestab in einen Alubolzen der Länge
75mm bis zum Anschlag hinein gedreht. Verwenden Sie zur
Fixierung etwas Locktite. Platzieren Sie die
Unterlegscheiben und Aluhülse gemäß Bild A. Zum Schluss
ziehen Sie die Stoppmutter nur so weit an, dass sich die
beiden Schenkel leicht, aber ohne Spiel bewegen lassen.
B) Anschließend machen Sie einen doppelten Knoten in den
beigefügten Gummi gemäß Bild B.
A
B
C-F) Nun fädeln Sie den Gummi gemäß den Bildern C bis F
ein. Dabei ist zu achten, dass der Gummi nicht auf Spannung
steht, aber sehr eng eingestellt ist gemäß Bild F.
Verschließen Sie den Gummi mit einem weiteren doppelten
Knoten am Ende.
Unter folgendem Link finden Sie ein Video, wie das
Endergebnis aussehen soll.
C
https://youtube.com/shorts/hUqnGH-Ywvc
F
D
E
Rico Priesnitz-ENGINEERING Heusweilerstr. 3a 66571 Eppelborn
Änderungen vorbehalten! Keine Haftung für Druckfehler 12/2023
