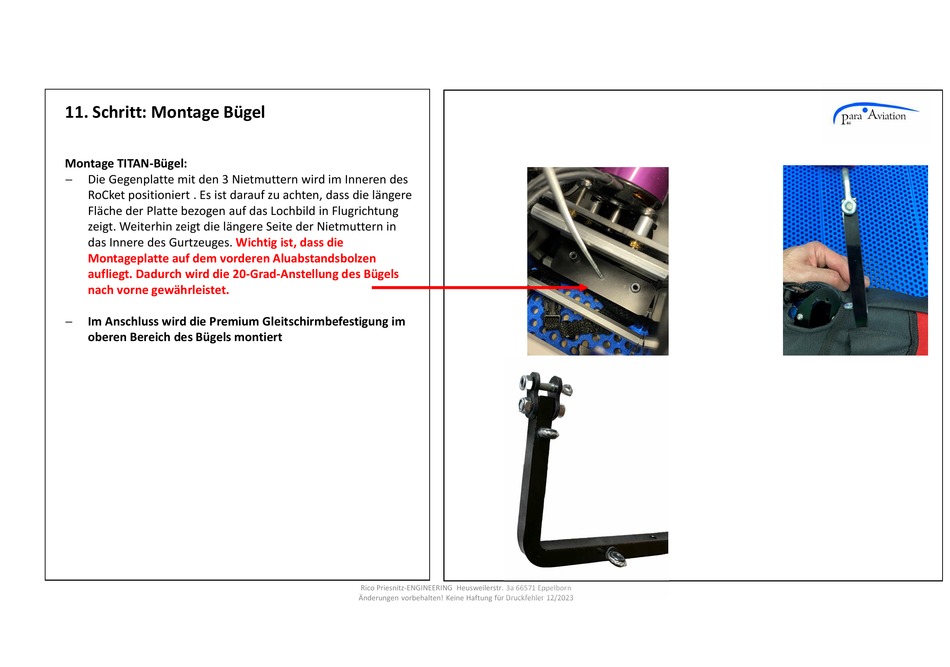

11. Schritt: Montage Bügel
Montage TITAN-Bügel:
Die Gegenplatte mit den 3 Nietmuttern wird im Inneren des
RoCket positioniert . Es ist darauf zu achten, dass die längere
Fläche der Platte bezogen auf das Lochbild in Flugrichtung
zeigt. Weiterhin zeigt die längere Seite der Nietmuttern in
das Innere des Gurtzeuges.
Wichtig ist, dass die
Montageplatte auf dem vorderen Aluabstandsbolzen
aufliegt. Dadurch wird die 20-Grad-Anstellung des Bügels
nach vorne gewährleistet.
Im Anschluss wird die Premium Gleitschirmbefestigung im
oberen Bereich des Bügels montiert
Rico Priesnitz-ENGINEERING Heusweilerstr. 3a 66571 Eppelborn
Änderungen vorbehalten! Keine Haftung für Druckfehler 12/2023
