Para-RC Set "RC-FREE"
Montage- und Betriebsanleitung
Vielen Dank für Ihr Interesse an unseren Produkten. Wir haben viel Zeit und Sorgfalt in dieses ganz
besondere Flugmodell investiert, um Ihnen ein Höchstmaß an Freude und Spaß beim Fliegen zu
bereiten. Es wurde auf eine hohe Materialqualität und eine praxisgerechte Fertigung geachtet.

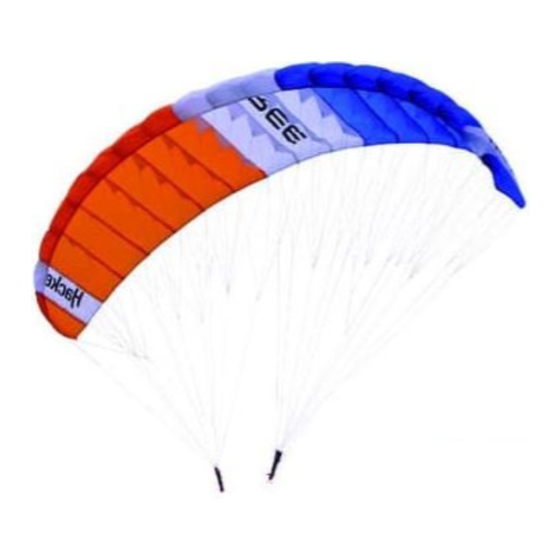

Das Para-RC Set „RC-FREE" kann durch die neuartige Single-Skin – Technologie auch von relativ
unerfahrenen Piloten aufgebaut und geflogen werden. Es eignet sich in der Hand eines
fortgeschrittenen Piloten auch zum Thermikfliegen und für Freestyle-Manöver.
Da ein Gleitschirm keine starre Fläche besitzt, unterscheidet sich die Handhabung etwas von der
eines gewöhnlichen Flugmodells. Bitte nehmen Sie sich etwas Zeit und studieren aufmerksam die
Anleitung. Sie enthält einige Tipps und Tricks, welche das Fliegen mit einem Modellgleitschirm zu
einem tollen Erlebnis werden lassen.
Viele wertvolle Tipps finden Sie auch auf unserer speziellen Webseite:
www.para-rc.de
Thank you for your interest in our products. We have invested much time and care in this very special
flight model, to give you a maximum of pleasure and fun while flying. We focused on high quality of
materials and practical prefabrication. The Para-RC set "RC-FREE" can be built and flown by relatively
inexperienced pilots. It is suitable in for thermalling and freestyle maneuvers in the hand of an
experienced pilot. Because a paraglider has no fixed surface, the handling differs slightly from an
ordinary flight model. Please take your time and study the instructions carefully. It contains some tips
and tricks which make paragliding a great experience. You will find many valuable tips on our special
website:
www.para-rc.de
Lesen Sie bitte vor der Inbetriebnahme die Anleitung sorgfältig durch.
Please read this instruction manual carefully before starting operation.
Anleitung / Manual Hacker RC-Para SET "RC-FREE"
© 2014 Hacker Motor GmbH
Seite / page 1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hacker RC-FREE

  • Seite 1 We focused on high quality of materials and practical prefabrication. The Para-RC set “RC-FREE” can be built and flown by relatively inexperienced pilots. It is suitable in for thermalling and freestyle maneuvers in the hand of an experienced pilot.
  • Seite 2: Inhaltsverzeichnis

    Tipps zum Fliegen / Tips for flying Seite 21 – 22 Gewährleistung / Guarante: Seite 23 Haftungsausschluss / Disclaimer of liability Seite 23 Kontaktinformationen / Contact information: Seite 23 Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 2...
  • Seite 3: Sicherheitshinweise / Safety Precautions

    Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Brand- und Explosionsgefahr! Batterien (1,5 V) sind nur für den einmaligen Gebrauch vorgesehen und müssen ordnungsgemäß entsorgt werden, wenn sie leer sind. Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 3...
  • Seite 4 Der Flugakku darf nicht feucht oder nass werden. Es besteht Brand- und Explosionsgefahr! Setzen Sie den Flugakku keinen hohen/niedrigen Temperaturen sowie direkter Sonneneinstrahlung aus. Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 4...
  • Seite 5 Always use batteries or rechargeable batteries of the same type and manufacturer. Never mix batteries and rechargeable batteries! Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 5...
  • Seite 6: Technische Daten / Technical Data

    Abfluggewicht / All up weight: 1,2 – 1,7 kg Rucksackmotor / Paramotor: Motor / motor: Hacker A30-28S Steller / ESC: Hacker X40-SB-Pro Propeller / Propeller: APC –E 10x5 Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 6...
  • Seite 7: Überprüfung Des Lieferumfangs / Scope Delivery

    3. Überprüfung des Lieferumfangs / Scope delivery Alle Teile des Hacker Para-RC „RC-FREE“ - Sets wurden während der Produktion vielfach auf die Qualität überprüft. Wir möchten Sie dennoch bitten, das Modell vor der Inbetriebnahme noch einmal zu überprüfen. Wenn Sie ein fehlerhaftes Teil finden sollten, melden Sie sich per Telefon oder am besten per Mail (Kontakt: siehe Ende der Anleitung) bei uns oder wenden Sie sich an Ihren Fachhändler.
  • Seite 8: Montage Von Motorbefestigung Und Servos / Attachment Of Motormount And Servos

    M3x12, four washers and four nuts. Use thread locker for fastening the nuts. We recommend to use the rubber bushings included to the servos. Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 8...
  • Seite 9: Gurtzeug Und Alubügel / Harness And Bracket

    Do not complety fasten the screw yet. The bracket should be able to move. Do the same with the second screw. Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 9...
  • Seite 10: Befestigung Von Käfig Und Motor / Assembly Of Cage And Motor

    Motor beiliegenden Senkkopfschrauben mit dem Motor verschraubt. Verwenden Sie mittelfesten Schraubensicherungslack. Attach the mounting cross with four screws included to the motor using medium thread locker. Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 10...
  • Seite 11 Muttern gesichert. The motor is attached in the way the motor cables are facing towards the zipper. Use four stop nuts to secure the motor. Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 11...
  • Seite 12: Befestigung Des Stellers / Mounting Of Esc

    Now wind the turn again as shown on the picture. Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 12...
  • Seite 13: Montage Der Arme / Mounting Of The Arms

    67002045). Please read the manual of the mix modul before you go on. The arms should face up a little in neutral position as shown in the picture. Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 13...
  • Seite 14: Steuerfunktionen / Control Functions

    Later the battery is postioned under the seat padded by some foam stripe. Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 14...
  • Seite 15: Auspacken Des Gleitschirms / Unboxing The Paraglider

    C riser. Mark this point 28 cm from the first bifurcation of the brake lines. According to neutral position of your RC system, the exact point may differ slightly from this mark. Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 15...
  • Seite 16: Montage Des Gleitschirms / Mounting The Para Glider

    We recommend for beginners to use the inner hole for the first flights. For flying acro maneuvers with the RC-FREE the brake lines are attached to the outer hole.
  • Seite 17: Einpacken Des Schirms / Packing The Glider

    Attention: The labeling of the propeller is always facing in flight direction. Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 17...
  • Seite 18: Einstellen Und Einfliegen / Adjustment And First Flight

    Korrekte Bremsleinen - Einstellung für eine Linkskurve / Correct brake line setup for a left turn Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 18...
  • Seite 19 Leinen leicht vorspannen. In einer kreisförmigen Bewegung den Schirm aufziehen und der Schirm stellt sich über Ihnen auf. Nach ein paar Schritten die Gondel freigeben und der PARA-RC RC-FREE gleitet. Den Rucksackmotor nicht übermäßig anschieben oder werfen, bei passender Geschwindigkeit wird der Schirm praktisch selbstständig den Gleitflug beginnen.
  • Seite 20 - Wenig Wind / schwacher Aufwind = leichter Rucksackmotor = geringe Fluggeschwindigkeit - Stärkerer Wind = schwerer Rucksackmotor = höhere Geschwindigkeit = agileres Flugverhalten Ebenso wird durch ein höheres Fluggewicht die Dynamik des Gleitschirmmodells erhöht. Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 20...
  • Seite 21: Tipps Zum Fliegen / Tips For Flying

    Flugphase. Diese sollte man beherrschen. The RC-FREE is a serious high-end model for beginners, advanced, and experts. Using the single sking technology the para glider is very easy to start and save in the air. Important on starting the glider is to lay it on the ground as a bow.
  • Seite 22 / right falsch / wrong Wir wünschen Ihnen viel Spaß und schöne Flüge. We wish you lots of fun and enjoyable flights. Ihr Hacker - Team / Your Hacker – Team www.hacker-motor.com Anleitung / Manual Hacker RC-Para SET “RC-FREE”...
  • Seite 23: Gewährleistung / Guarante

    Da uns sowohl eine Kontrolle der Handhabung, die Einhaltung der Montage- und Betriebshinweise, sowie der Einsatz des Produktes und dessen Wartung nicht möglich ist, kann von der Fa. Hacker Motor GmbH keinerlei Haftung für Verluste, Schäden oder Kosten gewährt werden.
  • Seite 24 If you wish to discard this product, please contact your local authorities or dealer and ask for the correct method of disposal. Version vom 13.05.2014 | Anleitung_Para-RC_Set_RC-FREE_13052014.pdf Anleitung / Manual Hacker RC-Para SET “RC-FREE” © 2014 Hacker Motor GmbH Seite / page 24...
