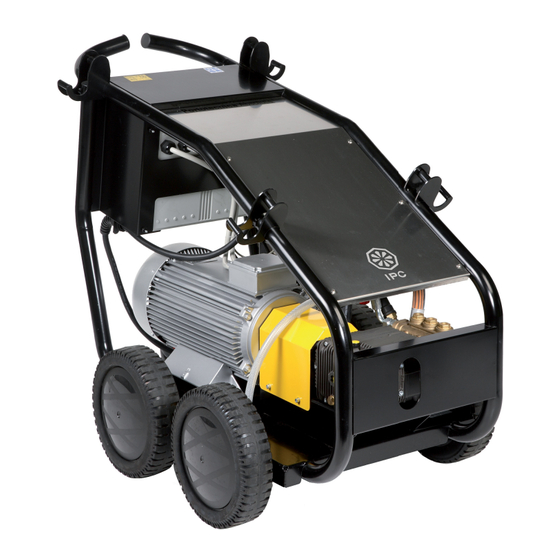

ABSOLUTE-C S5022P T
Art.nr.: 121198
EAN: 7050481211986
ABOSLUTE-C er en høytrykksvasker for byggebransjen og industrien. Med den høye
vannmengden og det store arbeidstrykket er det den perfekte maskinen for de tyngste
rengjøringsoppgavene. ABSOLUTE-C er bygget på en solide stålramme og har deksler i rustfritt
stål, har et selvrensende filter med høy kapasitet og sikring mot overoppheting i pumpen og
tørrkjøring.
Tekniske egenskaper
Styringssystemet (Safety Stop) slår av maskinen etter tre minutters inaktivitet eller ved
lekkasjer i vannkretsen og/eller tørrgang.
Pumpen og motoren er enkle å kople fra for alt vedlikehold.
15 m strømledning.
Forbikoplingsanordning i rustfritt stål (modell 121197).
Elektrisk motor: asynkron, kontinuerlig drift, 1400 rpm med automatisk Y/∆-tenning.
Høytrykks veivakselpumpe, høy ytelse, mekaniske komponenter med lav
arbeidstemperatur, lave støynivåer, messing pumpetopp for lang levetid, keramiske
stempler og høy slitasjebestandighet.
Knapp til manuell fylling av vannkretsen med frostvæske for å hindre at anordningene
fryser hvis maskinen blir stående ute.
Teknisk data
Varenummer:
121198
EAN-nr:
7050481211986
Opprinnelsesland:
ITALIA
Tolltariff:
84249000
Trykk:
500 bar
Vannmengde:
1320 ltr/time
Styringssystem:
Start-stopp ST
Spenning:
3-400-40 V-Amp
Absorbert effekt:
22 kW
Pumpeturtall:
1400 rpm
Maks temperatur
50 °C
vanntilførsel:
Høytrykkslange:
15 meter
Vekt:
220 kg
Dimensjoner:
120 x 70 x 100 cm
Foma Norge AS
