Verwandte Anleitungen für Godox X1 TTL
Inhaltszusammenfassung für Godox X1 TTL

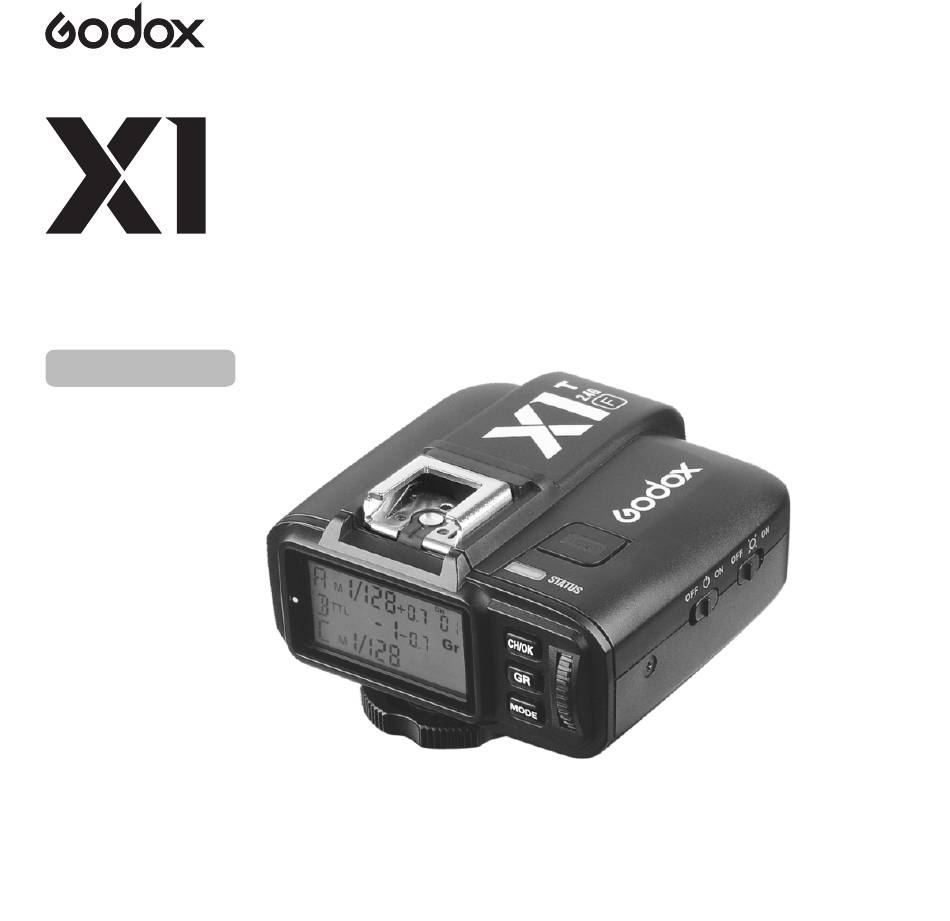

- Seite 1 Drahtloser TTL-Blitzauslöser Für FUJIFILM Anleitung...
- Seite 2 Inhalt Vorwort Einstellen des Senders Stromschalter Warnung Namen von Teilen Ein/Aus-Schalter für die Kanaleinstellungen des AF-Hilfsstrahls Körper Senderpanel Moduseinstellungen Batterie Gruppe POWER/FEC-Einstellungen Multi- Batterien einlegen Blitz-Gruppe EIN/AUS-Einstellungen Multi- Anzeige für niedrigen Batteriestand Blitz-Parametereinstellung Verwendung des Blitzauslösers Gruppeneinstellungen Testblitz Als kabelloser Blitzauslöser Als kabelloser Blitzauslöser mit PC- Modellierende Blitzsteuerung Sync-Buchse...
- Seite 3 über ein integriertes Godox Wireless X-System verfügen (z. B. TT685F, V860IIF, AD360II, AD600, AD600M, QuickerII usw.). Bei Blitzgeräten, die nicht über das drahtlose X-System von Godox verfügen (z. B. V860, V850, AD360 usw.), kann ein XTR-16- oder Mit Mehrkanal-Triggerung, stabiler Signalübertragung und sensibler Reaktion bietet es Fotografen beispiellose Flexibilität und Kontrolle über ihre Strobisten-...
- Seite 4 Warnung Nicht auseinanderbauen. Sollten Reparaturen erforderlich sein, muss dieses Produkt an ein autorisiertes Wartungszentrum geschickt werden. Bewahren Sie dieses Produkt immer trocken auf. Nicht bei Regen oder feuchten Bedingungen verwenden. Außerhalb der Reichweite von Kindern aufbewahren. Benutzen Sie das Blitzgerät nicht in der Nähe von brennbaren Gasen. Bitte beachten Sie unter bestimmten Umständen die entsprechenden Warnhinweise.
- Seite 5 Namen von Teilen Körper Sender TEST-Auslösetaste Batterie Abteil AF-Hilfslichtschalter - - EIN (AF-Hilfsstrahl-Ausgänge) - - AUS (AF-Hilfslicht wird nicht ausgegeben) Micro-USB-Anschluss Stromschalter - - EIN (Einschalten) PC-Sync-Buchse - - AUS (Ausschalten) Einzelner Blitzschuh Statusanzeigelampe Kamerablitz Verbindung - - LED-Lampe in roter Farbe (nur auslösend) CH/OKKanal Einstellungstaste...
- Seite 6 Namen von Teilen Senderpanel (A)Ausgabeeinstellungen pro Gruppe im M-Modus; FEC-Einstellungen pro Gruppe im TTL-Modus (C)Gruppe (D)Aktuell ausgewählte Gruppe (Bedienungsmethode 2) (B)Moduseinstellungen (E)Kanaleinstellungen (F)Multi-Mode-Symbol (G)Symbol für die Einstellung der Synchronisierungsverzögerung (ICH)Einzelkontakt-Symbol (H)Anzeige für niedrigen Batteriestand Batterie Batterien einlegen Schieben Sie, wie in der Abbildung gezeigt, den Batteriefachdeckel des Senders und Empfängers und legen Sie zwei AA-Batterien (separat erhältlich) ein ‒...
- Seite 7 Verwendung des Blitzauslösers Hinweis: Um ZOOM-Funktionen einzustellen, öffnen Sie bitte die ZOOM-Funktionen am Kamerablitz. Der Blitzauslöser verfügt über folgende Funktionen: 1. Als kabelloser Blitzauslöser 1.1 Befestigen Sie den Sender am Blitzschuh der Kamera und schalten Sie ihn ein, bevor Sie die Kamera einschalten. 1.2 Stellen Sie den Sender und den Empfänger auf denselben Kanal ein, indem Sie die Kanaleinstellungstaste drücken.
- Seite 8 Einstellen des Senders Stromschalter Schieben Sie den Netzschalter auf ON. Das Gerät ist eingeschaltet und die Statusanzeigelampe blinkt nicht. Hinweis: Um Stromverbrauch zu vermeiden, schalten Sie den Sender aus, wenn Sie ihn nicht verwenden. Netzschalter des AF-Hilfsstrahls Schieben Sie den Netzschalter auf ON, und die AF-Beleuchtung kann ausgegeben werden. Wenn die Kamera nicht fokussieren kann, schaltet sich das AF-Hilfslicht ein;...
- Seite 9 Einstellen des Senders Moduseinstellungen 1. Drücken Sie kurz die <GR>-Taste und die ausgewählte Gruppe blinkt. Klicken Sie, um nach unten zu wählen, und doppelklicken Sie, um nach oben zu wählen. 2. Drücken Sie kurz die <MODE>-Taste und die Modi der ausgewählten Gruppen werden in der Reihenfolge TTL/M/-- geändert (-- steht für AUS, was bedeutet, dass die aktuelle Gruppe in diesem Modus keine Blitze auslöst).
- Seite 10 C.Fn-05 eingestellt werden. Der Mindestleistungswert beträgt 1/128 und kann für die meisten Kamerablitze nicht auf 1/256 eingestellt werden. Der Wert kann sich jedoch auf 1/256 ändern, wenn er in Kombination mit starken Godox-Blitzgeräten verwendet wird, z. B. AD600 usw.
- Seite 11 Einstellen des Senders Multi-Flash-Parametereinstellung 1. Wechseln Sie vor der Einstellung in den Multi-Blitzmodus. 2. Drücken Sie die <MODE>-Taste, um das Multi-Blitz-Parameter- Einstellungsmenü aufzurufen. 3. Anschließend werden P (Ausgangswert), T (Blinkzeiten) und H (Blitzfrequenz) auf dem LCD- Panel angezeigt. 4. Drücken Sie kurz die Taste <GR>, um die Einstellungen auszuwählen.
- Seite 12 Einstellen des Senders Die Einstellung der Gruppe wechselt auf das Maximum (1/1) oder das Minimum (Min.). Befindet sich die aktuelle Gruppe im TTL-Modus, ändern alle anderen Gruppen im M-Modus gleichzeitig ihren FEC-Anteil. Der FEC-Wert kann in Schritten von 0,3 Stopps von -3 bis 3 geändert werden, bis eine der Gruppeneinstellungen auf das Maximum (3) oder das Minimum (- 3) wechselt.
- Seite 13 Einstellen des Senders Wechseln Sie automatisch in den Energiesparmodus 1. Der Blitzauslöser wechselt in den Standby-Modus, nachdem der Sender in den Ruhemodus wechselt, und die Anzeigen auf dem LCD-Panel verschwinden. 2. Drücken Sie eine beliebige Taste (<TEST> ganz gedrückt/<CH/OK>/<GR>/<MODE>), um den Blitzauslöser zu aktivieren.
- Seite 14 Einstellen des Senders Brauch Funktionen Nr. Funktionen Zeichen setzen Einstellungen und Beschreibung C.Fn-03 PC-Synchronisierungsbuchse PC-Synchronisierungsbuchse verbindet sich mit der Kamera Verbindet sich mit der Kamera /Kamerablitz PC-Synchronisierungsbuchse zum Anschluss an den Blitz C.Fn-04 Multi-Blitz Multiblitz AUS AN AUS Multiblitz EIN C.Fn-05 Minimale Leistung 1/128...
- Seite 15 Doppelklicken Sie aufCHTaste zum Ein-/Ausschalten der Einstelllampe der Empfangsseite. Drücken Sie die TastePRÜFENTaste zum Einschalten des Blitzauslösers. Wenn die Statusanzeigelampe zweimal blinkt Mal bedeutet dies, dass die effektive Entfernung zwischen Sender und Empfänger unter 30 Metern liegt können normal kommunizieren, egal wie nah sie sind. 1.
- Seite 16 ■ Schuhmontage-Blitz Die folgenden Optionen sind verfügbar, wenn ein optionales Aufsteckblitzgerät angebracht und eingeschaltet ist. Blitzsteuerungsmodus:Der mit dem Blitzgerät ausgewählte Blitzsteuerungsmodus. Dies kann in einigen Fällen über die Kamera angepasst werden; Die verfügbaren Optionen variieren je nach Blitz. · TTL:TTL-Modus. Passen Sie die Blitzkorrektur an ( ). ·...
- Seite 17 die Blitzsynchronzeit. Gleichwertig1. VORHANGWannMULTIist als Blitzsteuerungsmodus ausgewählt. Zoomen:Der Beleuchtungswinkel (Blitzabdeckung) für Geräte, die den Blitzzoom unterstützen. Bei einigen Geräten kann die Einstellung über die Kamera vorgenommen werden. WennAUTOausgewählt ist, wird der Zoom automatisch angepasst, um den Abdeckungsbereich an die Brennweite des Objektivs anzupassen. Beleuchtung:Wenn das Gerät diese Funktion unterstützt, wählen Sie eine der folgenden Optionen.
- Seite 18 Einstellen des Senders Auswählen der Betriebsmethode Drücken Sie die <CH/OK>5 Sekunden lang gedrückt halten, um die Betriebsmethoden umzuschalten (Methode 1/ Methode 2). X1T-F-Betriebsmethode 1 (standardmäßig) TTL/M-Modus Taste Betrieb Funktion Kurz drücken (im Normalzustand) Geben Sie die CH-Einstellungen ein; (unter Einstellungen)Bestätigen und zurück zum Normalstatus CH/OK Doppelklick Steuern Sie das EIN/AUS des Modellierungsblitzes...
- Seite 19 Einstellen des Senders Multimodus (C.FN-04-on) Betrieb Taste Funktion Kurz drücken (im Normalzustand) Geben Sie die CH-Einstellungen ein; (unter Einstellungen) Bestätigen und zurück zum Normalzustand CH/OK Doppelklick Steuern Sie das EIN/AUS des Modellierungsblitzes 2 Sekunden lang drücken Geben Sie die benutzerdefinierten C.Fn-Einstellungen ein Wechseln Sie die Betriebsmethoden (Methode 1/Methode 2) 5 Sekunden lang gedrückt halten Kurz drücken...
- Seite 20 Einstellen des Senders X1T-F-Betriebsmethode 2 TTL/M-Modus Taste Betrieb Funktion Kurz drücken (im Normalzustand) Geben Sie die CH-Einstellungen ein; (unter Einstellungen) Bestätigen und zurück zum Normalzustand CH/OK Doppelklick Steuern Sie das EIN/AUS des Modellierungsblitzes 2 Sekunden lang drücken Geben Sie die benutzerdefinierten C.Fn-Einstellungen ein Wechseln Sie die Betriebsmethoden (Methode 1/Methode 2) 5 Sekunden lang gedrückt halten Kurz drücken...
- Seite 21 Einstellen des Senders Multimodus (C.FN-04-on) Betrieb Taste Funktion Kurz drücken (im Normalzustand) Geben Sie die CH-Einstellungen ein; (unter Einstellungen) Bestätigen und zurück zum Normalzustand CH/OK Doppelklick Steuern Sie das EIN/AUS des Modellierungsblitzes 2 Sekunden lang drücken Geben Sie die benutzerdefinierten C.Fn-Einstellungen ein Wechseln Sie die Betriebsmethoden (Methode 1/Methode 2) 5 Sekunden lang gedrückt halten Kurz drücken...
- Seite 22 Aufmerksamkeiten 1. Blitz oder Kameraverschluss können nicht ausgelöst werden. Stellen Sie sicher, dass die Batterien richtig eingelegt sind und der Netzschalter eingeschaltet ist. Überprüfen Sie, ob Sender und Empfänger auf denselben Kanal eingestellt sind, ob die Blitzschuhhalterung oder das Verbindungskabel richtig angeschlossen sind oder ob die Blitzauslöser auf den richtigen Modus eingestellt sind.
- Seite 23 Technische Daten X1T-F Modell Kompatible Kameras FUJIFILM-Kameras Unterstützung für Kameras mit PC-Synchronisierungsbuchse. 2,4G drahtlose Übertragung Integriertes Remote-System Modulationsmodus 2 * AA-Batterien Stromversorgung Belichtungskontrolle TTL-Steuerung Hochgeschwindigkeitssynchronisierung Blitzbelichtungskorrektur Ja, ±3 Stopps in 1/3-Stopp-Schritten Blitzbelichtungssperre Manuell geöffnet Fokusunterstützung Ja (Einstellung an der Kamera) Synchronisierung des zweiten Vorhangs Kabelloser Blitz Steuerbare Slave-Gruppe...
- Seite 24 Technische Daten X1T-F Modell Andere Ja (0~10 ms，Verwenden Sie 100us als Einheit) Synchronisationsverzögerung eingestellt Piep AN AUS AN AUS Modellierungsblitz Stellen Sie die Brennweite des Blitzes über den Sender ein ZOOM-Einstellung Ausgabeschnittstelle Sender: Verwenden Sie zum Ein- und Ausgang ein PC-Kabel Firmware-Upgrade Verwenden Sie zum Upgrade den Micro-USB-Anschluss Speicherfunktion...
- Seite 25 Kompatible Kameramodelle und unterstützte Funktionen: Modell X1T-F Funktion TTL/M-Blitz Stroboskopisch Blitz AF-Hilfslicht Standard HSS(FP) Standard HINTEREN √ √ √ √ √ √ √ √ √ √ Notiz Notiz: 1.X100T verfügt nicht über die Funktion zur Synchronisierung des zweiten Vorhangs (HINTEN). 2.
- Seite 26 GODOX Fotoausrüstung Co., Ltd Gebäude A4, Industriegebiet Xinhe Huafa, Fuzhou RD West, Stadt Fuyong, Bezirk Baoan, Shenzhen 518103, China Tel.: +86-755-29609320(8062) Fax: +86-755-25723423 E-Mail: godox@godox.com 705-X1TF00-00 In China hergestellt...
