Godox Xpro C Benutzerhandbuch
Verwandte Anleitungen für Godox Xpro C
Inhaltszusammenfassung für Godox Xpro C

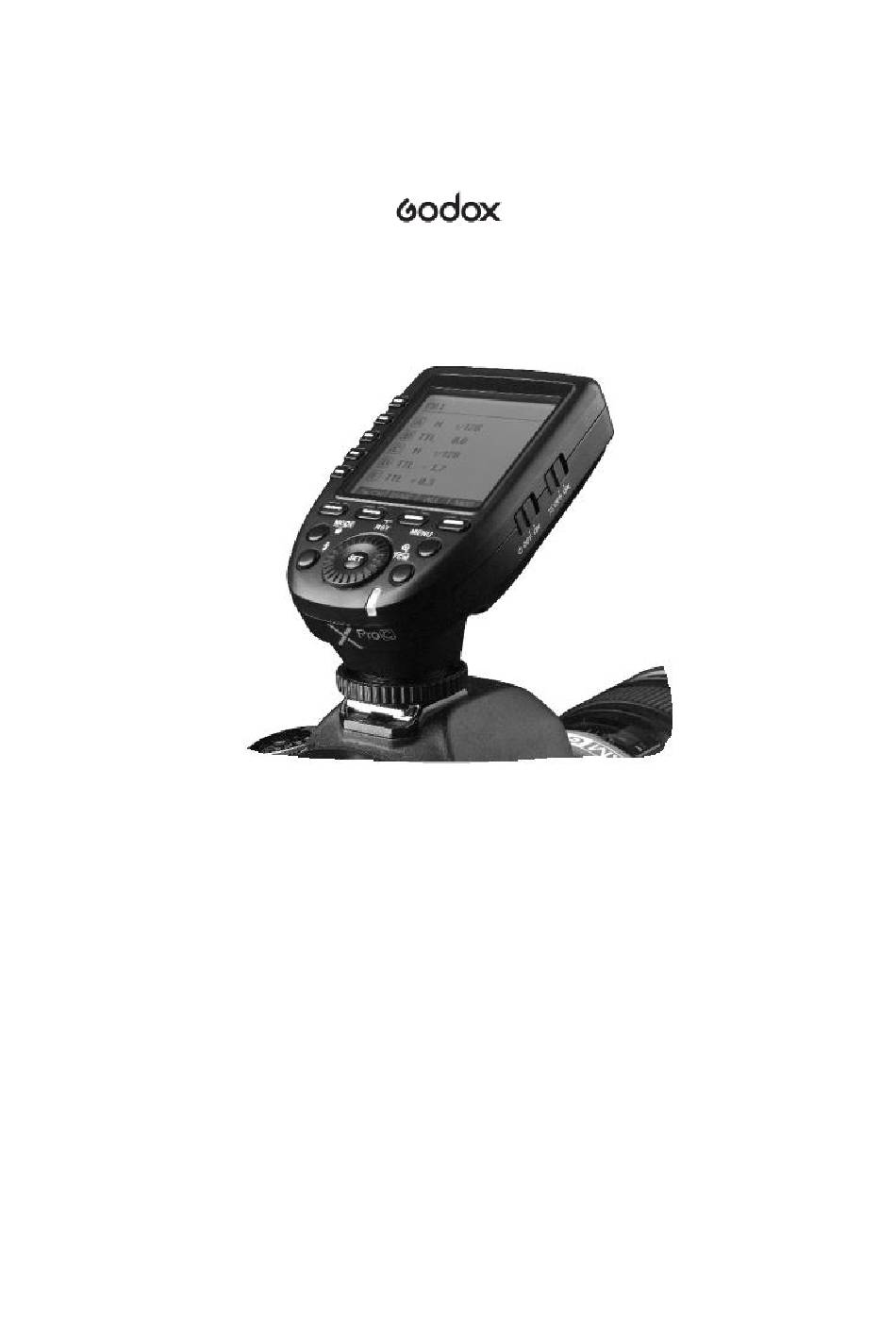

- Seite 1 Xpro C User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
- Seite 2 English 3 – 25 Čeština 26 – 50 Slovenčina 51 – 74 Magyar 75 – 99 Deutsch 100 – 124...
- Seite 100 Sehr geehrter Kunde, vielen Dank für den Kauf unseres Produkts. Bitte lesen Sie die folgenden Anweisungen vor dem ersten Gebrauch sorgfältig durch und bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Beachten Sie insbesondere die Sicherheitshinweise. Wenn Sie Fragen oder Kommentare zum Gerät haben, wenden Sie sich bitte an den Kundenservice.
- Seite 101 Vielen Dank für den Kauf dieses drahtlosen XProC-Blitzauslösers. Dieser drahtlose Blitzauslöser ist geeignet für die Verwendung von Canon Kameras steuern Godox Blitze mit X-System zB Kamera-Blitz, Outdoor-Blitz, und Studio-Blitz. Er kann auch Canon Original Speedlites mit der Koordination des X1R-C Empfängers steuern. Mit der Mehrkanal-Auslösung, der stabilen Signalübertragung und der sensiblen Reaktion bietet er...
-
Seite 102: Bezeichnung Der Teile
Bezeichnung der Teile Körper Gruppe Taste 1 LCD-Panel Gruppe Taste 2 Gruppe Taste 3 Gruppe Taste 4 Gruppe Taste 5 Funktionstaste 3 Funktionstaste 2 Funktionstaste 4 Funktion Taste 1 MENU-Taste MODE/LOCK Vergrößerung/TCM-Taste Modusauswahl/Sperrtaste TEST-/Auslöser- Statusanzeige Lampe Taste Wählen Sie -- Grün: Auslöser (Blitz) + Fokus (Kamera) -- Rot: Auslöser (Blitz) + Auslöser (Kamera) - Seite 103 LCD-Panel Anzeige mehrerer Einzelne Gruppe Menü ZOOM-Anzeige für Gruppen anzeigen mehrere Gruppen 1. Kanal (32) 2. Anschluss der Kamera 3. Modellierlampe Master Control 4. High-Speed/Vorhangsynchronisation hinten 5. Ton 6. Anzeige des Batteriestands 7. Gruppe 8. Modus 9. Powe r 10. Modellierlampe der Gruppe 11.
-
Seite 104: Batterie Einbauen
Batterie Es werden AA-Alkalibatterien empfohlen. Batterie einbauen Schieben Sie, wie in der Abbildung gezeigt, den Batteriefachdeckel des Blitzauslösers auf und legen Sie zwei AA-Batterien einzeln ein. Anzeige der Batterie Überprüfen Sie die Batteriestandsanzeige auf dem LCD-Bildschirm, um den verbleibenden Batteriestand während der Verwendung zu sehen. Anzeige des Batteriestands Bedeutung 3 Raster... -
Seite 105: Verwendung Des Blitzauslösers
Verwendung des Blitzauslösers Einen drahtlosen Kamera-Blitzauslöser montieren Nehmen Sie den TT685C als Beispiel: Schalten Sie die Kamera aus und befestigen Sie den Sender am Blitzschuh der • Kamera. Schalten Sie dann den Blitzauslöser und die Kamera ein. Drücken Sie die Taste <Zm/CH> lange, um Kanal, Gruppe, Modus und Parameter •... -
Seite 106: Als Drahtloser Original-Blitzauslöser
Schalten Sie den Außenblitz ein und drücken Sie die Taste < > für die • Drahtloseinstellung. Das Symbol < > für die Drahtloseinstellung wird auf dem LCD-Feld angezeigt. Drücken Sie lange auf die Taste <GR/CH>, um den gleichen Kanal für den Blitzauslöser einzustellen, und drücken Sie kurz auf die Taste <GR/CH>, um die gleiche Gruppe für den Blitzauslöser einzustellen (Hinweis: Bitte lesen Sie die entsprechende Bedienungsanleitung, wenn Sie die Außenblitzgeräte anderer Modelle einstellen). -
Seite 107: Als Drahtloser Studio-Blitzauslöser
Als drahtloser Studio-Blitzauslöser Nehmen Sie das GS400II als Beispiel: Schalten Sie die Kamera aus und befestigen Sie den Sender am Blitzschuh der • Kamera. Schalten Sie dann den Blitzauslöser und die Kamera ein. Drücken Sie lange auf die Taste <Zm/Ch>, um Kanal, Gruppe, Modus und •... -
Seite 108: Als Blitzauslöser Mit 2,5-Mm-Synchronisationskabelanschluss Arbeitsweise
Drücken Sie die Taste < > halb, um zu fokussieren, und drücken Sie die Taste • <TEST> ganz, um die Aufnahme zu machen. Lassen Sie die Taste los, bis die Statusanzeige rot leuchtet. Als Blitzauslöser mit 2,5-mm-Synchronisationskabelanschluss Arbeitsweise: Die Anschlussmethode entnehmen Sie bitte dem Inhalt von "Als drahtloser •... -
Seite 109: Einstellen Des Blitzauslösers
Drücken Sie die Taste <MENU>, um C.Fn ID einzugeben. Drücken Sie die Taste <SET>, um die Ausschaltung der Kanalexplosion auszuwählen, und wählen Sie eine beliebige Zahl zwischen 01 und 99. Hinweis: Da die aktuellen Godox-Blitzgeräte nicht über eine drahtlose ID- Einstellungsfunktion verfügen, stellen Sie ID bitte auf OFF. -
Seite 110: Modus-Einstellung
Modus-Einstellung Drücken Sie kurz die Taste <MODE>, und der Modus der aktuellen Gruppe wird • geändert. Setzen Sie die Gruppen auf fünf Gruppen (A-E) • o Wenn mehrere Gruppen angezeigt werden, drücken Sie die Taste <MODE>, um den Multigruppenmodus auf den Modus MULTI umzuschalten. -
Seite 111: Einstellungen Der Ausgabewerte Multigruppenanzeigen Im M-Modus
Mindestausgangswert 1/128 oder 1/128 (0,1) und kann nicht auf 1/256 oder 1/256(0,1) eingestellt werden. Der Wert kann jedoch auf 1/256 oder 1/256(0,1) geändert werden, wenn er in Kombination mit Godox-Blitzgeräten mit hoher Leistung, z. B. AD600Pro, verwendet wird. Einstellungen für die Blitzbelichtungskorrektur Multigruppenanzeigen im TTL-Modus Drücken Sie die Gruppentaste, um die Gruppe auszuwählen, drehen Sie... -
Seite 112: Multi-Blitz-Einstellungen (Ausgangswert, Zeiten Und Frequenz)
Multi-Blitz-Einstellungen (Ausgangswert, Zeiten und Frequenz) Im Blitzgerät (TTL und M-Symbol werden nicht angezeigt) • Die drei Zeilen werden getrennt als Leistungswert, Zeiten (Blitzzeiten) und • Hz (Blitzfrequenz) angezeigt. Drehen Sie den Wählschalter, um den Wert der Ausgangsleistung in • ganzen Schritten von Min. bis 1/4 zu ändern. Durch kurzes Drücken der Times-Taste können Sie die Blitzzeiten ändern. -
Seite 113: Einstellungen Der Modellierlampe
Einstellungen der Modellierlampe Wenn mehrere Gruppen angezeigt werden, drücken Sie die Taste <MOD>, • um das Ein- und Ausschalten des Einstelllichts zu steuern. Drücken Sie die Gruppentaste, um die Gruppe auszuwählen, wenn • mehrere Gruppen angezeigt werden, oder wenn eine Gruppe angezeigt wird, drücken Sie die Taste <MOD>, um das Ein- und Ausschalten des Einstelllichts zu steuern (Hinweis: Die Modelle, die eine Gruppe zum Ein- und Ausschalten des Einstelllichts verwenden können, sind wie folgt: GSII,... -
Seite 114: Buzz-Einstellungen
Buzz-Einstellungen Drücken Sie die Taste <MENU>, um C.Fn BEEP aufzurufen, und drücken Sie die Taste <SET>. Wählen Sie ON, um den Signalton einzuschalten, und OFF, um ihn auszuschalten. Drücken Sie erneut die Taste <MENU>, um zum Hauptmenü zurückzukehren. Einstellungen der Sync-Buchse Drücken Sie die Taste <MENU>, um C.Fn SYNC aufzurufen, und drücken Sie die •... -
Seite 115: Tcm Funktion
TCM Funktion Die TCM-Transformationsfunktion ist eine besondere Funktion, die von Godox stammt: Der TTL-Blitzwert wird im M-Modus in einen Leistungswert umgewandelt. Stellen Sie den Blitzauslöser auf den TTL-Modus ein und bringen Sie ihn an der • Kamera an. Drücken Sie den Auslöser zum Fotografieren. - Seite 116 C.Fn: Benutzerdefinierte Funktionen einstellen In der folgenden Tabelle sind die verfügbaren und nicht verfügbaren benutzerdefinierten Funktionen dieses Blitzes aufgeführt. Benutzerdefinierte Funktion Zeichen Einstellungen und Beschreibung Funktion setzen STBY Schlaf BEEP Piepser STEP Wert der 1/128 Die Mindestleistung beträgt 1/128 Ausgangsleistung (Änderung in 0,3 Schritten) 1/256 Die Mindestleistung beträgt 1/256...
- Seite 117 Da es so viele 600EX- Kamerablitze auf dem RT/580EXII/580EX/430EXIIV860C Markt gibt, die mit Canon Speedlites kompatibel sind, testen wir nicht einen nach dem anderen. XTR-16 AD360/AR400 Die Blitze mit Godox drahtlosem USB- Anschluss Kann nur ausgelöst Quicker-Serie/SK-Serie/DP- werden SerieGT/GS-Serie/Smart Flash- Serie XTR-16S V860CV850 Hinweis: Der Bereich der unterstützten Funktionen: die Funktionen, die sowohl von...
-
Seite 118: Kompatible Kameramodelle
Die Beziehung zwischen dem drahtlosen XT-System und dem drahtlosen X1- System: XT-16 (Code- Schalter) (Bildschirm CH01 CH02 CH03 CH04 CH05 CH06 CH07 CH08 XT-16 (Code- Schalter) (Bildschirm CH09 CH10 CH11 CH12 CH13 CH14 CH15 CH16 Kompatible Kameramodelle Dieser Blitzauslöser kann mit den folgenden Kameramodellen der Canon EOS-Serie verwendet werden: In dieser Tabelle sind nur die getesteten Kameramodelle aufgeführt, nicht alle •... -
Seite 119: Funktion
Blitzbelichtungssteuerung TTL-Blitzautomatik E-TTL II Manueller Blitz Stroboskopisches Blitzen Funktion Hochgeschwindigkeits-Synchronisation Ja Blitzbelichtungskorrektur Ja, ±3 Blenden in 1/3 Blendenschritten Blitzbelichtungsspeicher Fokus-Assistent Modellierlampe Steuerung des Einstelllichts über den Blitzauslöser Piepser Steuern Sie den Piepser über den Blitzauslöser. Drahtloser Auslöser Die Empfängerseite kann die Kameraaufnahmen über die 2,5-mm- Synchronisationskabel-Buchse steuern. -
Seite 120: Werkseinstellungen Wiederherstellen
Signalstörung oder Interferenz bei der Aufnahme. Ändern Sie einen anderen • Kanal am Gerät. Der Grund und die Lösung für die fehlende Auslösung bei Godox 2.4G Wireless Gestört durch das 2.4G-Signal in der äußeren Umgebung (z. B. drahtlose Basisstation, 2.4G-Wi-Fi-Router, Bluetooth usw.) Stellen Sie den Kanal CH auf dem Blitzauslöser ein (fügen Sie 10+ Kanäle hinzu) -
Seite 121: Pflege Des Blitzauslösers
Bitte vergewissern Sie sich, dass der Blitz seine Wiederholungsfunktion beendet hat oder mit der Serienaufnahmegeschwindigkeit Schritt gehalten hat (die Blitzbereitschaftsanzeige leuchtet auf) und dass der Blitz nicht durch Überhitzungsschutz oder andere abnormale Situationen beeinträchtigt ist. Verringern Sie bitte die Blitzleistung. Wenn sich der Blitz im TTL-Modus befindet, •... -
Seite 122: Garantiebedingungen
Garantiebedingungen Auf ein neues Produkt, das im Vertriebsnetz von Alza gekauft wurde, wird eine Garantie von 2 Jahren gewährt. Wenn Sie während der Garantiezeit eine Reparatur oder andere Dienstleistungen benötigen, wenden Sie sich direkt an den Produktverkäufer. Sie müssen den Originalkaufbeleg mit dem Kaufdatum vorlegen. Als Widerspruch zu den Garantiebedingungen, für die der geltend gemachte Anspruch nicht anerkannt werden kann, gelten: Verwendung des Produkts für einen anderen Zweck als den, für den das Produkt... -
Seite 123: Eu-Konformitätserklärung
Eingetragener Sitz: Jankovcova 1522/53, Holešovice, 170 00 Prag 7 ID-Nr.: 27082440 Gegenstand der Erklärung: Titel: Blitzauslöser Modell/Typ: Xpro C Das oben genannte Produkt wurde nach der/den Norm(en) geprüft, die zum Nachweis der Einhaltung der in der/den Richtlinie(n) festgelegten grundlegenden Anforderungen verwendet wurde(n): Richtlinie Nr. - Seite 124 WEEE Dieses Produkt darf gemäß der EU-Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE - 2012/19 / EU) nicht über den normalen Hausmüll entsorgt werden. Stattdessen muss es an den Ort des Kaufs zurückgebracht oder bei einer öffentlichen Sammelstelle für wiederverwertbare Abfälle abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß...
