Seite 2: Sicherheitshinweise
Blitzgeräte. Je nach verwendeter Version (Canon, Nikon, Fujifilm etc.) können Sie damit auch die nativen Blitzgeräte des jeweiligen Herstellers verwenden, wenn ein optionaler, kompatibler X1R Empfänger von Godox verwendet wird. Dieser empfängt das Signal des Pro Senders und leitet es an das jeweilige Blitzgerät weiter. - Seite 3 Über diese Bedienungsanleitung In dieser Bedienungsanleitung wird davon ausgegangen, dass sowohl Kamera und Blitz/ Sender eingeschaltet sind ⚠ Warnhinweise, die unbedingt zu befolgen sind �� Zusätzliche Informationen Diese Gebrauchsanweisung ist primär für die Kunden vom Fotichaestli bestimmt. Sie kann aber gerne geteilt und ins Netz gestellt werden ...

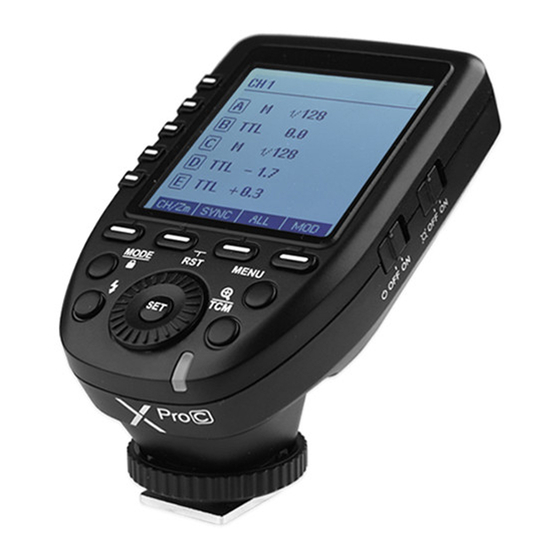

- Seite 4 Übersicht 1 Gruppenwahltaste (GWT) 1 9 TEST-Taste 2 Gruppenwahltaste (GWT) 2 10 Wahlrad mit SET-Taste 3 Gruppenwahltaste (GWT) 3 11 LCD-Display 4 Gruppenwahltaste (GWT) 4 12 Funktionstaste 3 5 Gruppenwahltaste (GWT) 5 13 Funktionstaste 4 6 Funktionstaste 2 14 MENÜ-Taste 7 Funktionstaste 1 15 Vergrösserungs- /TCM-Taste 8 MODE/LOCK Taste...
- Seite 5 17 Batteriefach-Deckel 21 Schalter für AF-Hilfslicht 18 Typ-C USB-Anschluss 22 EIN/AUS Schalter 19 2,5mm Anschlussbuchse 23 AF-Hilfslicht 20 Blitzschuh-Anschluss...
-
Seite 6: Lcd-Bildschirm
LCD-Bildschirm 1 Kanal-Anzeige 8 Modus 2 Verbindungsmodus 9 Blitzstärke 3 Einstelllicht 10 Einstelllicht-Statusanzeige pro Gruppe 4 Synchronisierung-Modus 11 ZOOM-Einstellung 5 Tonsignal 12 Funktionstasten-Zuordnung 6 Batterie-Status 13 C.Fn Menü 7 Gruppe 14 Versionsanzeige der Firmware... -
Seite 7: Funkauslösung Mit Einem Kompatiblen Godox-Blitz
�� Die Ladestand-Anzeige der Batterien bezieht sich immer auf Alkaline-Batterien. Da diese eine höhere Spannung haben ist die Anzeige bei der Verwendung von Ni-MH Akkus nicht zutreffend. Funkauslösung mit einem kompatiblen Godox-Blitz Wir zeigen das hier mal am Beispiel eines TT685: 1. Schalten Sie die Kamera aus und montieren Sie den Sender im Blitzschuh. - Seite 8 6. Wenn Sie nun den Auslöser der Kamera drücken wird die Status-LED am Funksender zeitgleich rot leuchten. Bei der Verwendung mit einer drahtlosen Mobil-Blitzanlage wie zum Beispiel dem AD600B gehen Sie bitte wie folgt vor: 1. Schalten Sie die Kamera aus und montieren Sie den Sender im Blitzschuh. Achten Sie unbedingt darauf, diesen vollständig in den Blitzschuh zu schieben, da es sonst zu Problemen mit den Kontakten kommen kann.
- Seite 9 Auslösen einer kompatiblen Studio-Blitzanlage Wir zeigen das am Beispiel eines GS400II 1. Schalten Sie die Kamera aus und montieren Sie den Sender im Blitzschuh. Achten Sie unbedingt darauf, diesen vollständig in den Blitzschuh zu schieben, da es sonst zu Problemen mit den Kontakten kommen kann. 2.
-
Seite 10: Bedienungs-Tipps
Um diese Einstellung vornehmen zu können drücken Sie die MENU Taste und wählen Sie den Punkt C.Fn (für „Custom Functions“). Drücken Sie die SET-Taste und wählen Sie eine Zahl zwischen 01-99. �� Die gegenwärtigen Godox-Blitze verfügen nicht über eine Drahtlos-ID-Funktion. Stellen Sie den Wert daher auf OFF. - Seite 11 Wahl des Betriebsmodus 1. Drücken Sie die MODE-Taste. Mit jedem Druck ändern Sie den jeweiligen Modus. 2. Wählen Sie die Einstellungen für bis zu 5 Gruppen (A-E). 3. Sind mehrere Gruppen definiert, so wechseln Sie über einen weiteren Druck auf die MODE-Taste in den MULTI-Modus. Über die Gruppenwahltaste an der Seite lässt sich der Multi- Modus ein- und ausschalten.
- Seite 12 Fällen beträgt dieser 1/128 - auch wenn sich der Wert am Sender über das C.Fn Menü auf 1/256 stellen lässt. Bestimmte Blitze wie der Hochleistungsblitz AD600 von Godox erlauben eine Einstellung von 1/256 - aktivieren Sie diese dann über das C.Fn Menü.
- Seite 13 Bei den mobilen Studioblitzen AD200 und AD600 ist die Nutzung dieser Funktion nach einem Update der Firmware möglich. Bei allen Neuerscheinungen von Godox wird diese Funktion bereits ab Werk verfügbar sein. Einstellen der Zoom-Funktion Drücken Sie die Taste Zm/CH. Die gegenwärtigen Zoom- Einstellungen erscheinen daraufhin auf dem LCD-Display.
- Seite 14 OUT: Der XPro sendet ein Signal an weitere Sender oder Auslöser TCM-Funktion Die „TCN-TRANSFORM“ Funktion ist eine Besonderheit des Godox-Systems. Die Messung der Blitzleistung erfolgt über TTL, die Werte werden an den manuellen Modus M weitergegeben und können dort manuell nachjustiert werden.
- Seite 15 1. Setzen Sie den XPro in den TTL-Modus und montieren Sie Ihn im Blitzschuh der Kamera. 2. Machen Sie ein Foto, um die TTL-Messdaten zu bekommen. 3. Mit einem langen Druck auf die Taste TCM werden diese TTL- Messdaten in den manuellen Modus übernommen.
- Seite 16 C.Fn: Erweiterte Einstellungen STBY Stromsparmodus BEEP Tonsignal Minimale Blitzstärke 1/128 Die minimale Blitzleistung beträgt 1/128 1/256 Minimale Blitzleistung beträgt 1/256* LIGHT Hintergrundbeleuchtung 12sec Schaltet nach 12 Sekunden ab Immer aus Immer an SYNC Sync-Anschluss Empfängt eingehendes Auslösesignal Sendet ausgehendes Auslösesignal GROUP Gruppen 5 (A-E)
-
Seite 17: Kompatible Blitz- Und Empfängermodelle
430EXII Testen, da es auf dem V860C Markt sehr viele Blitze gibt die mit Canon kompatibel sind. XTR-16 AD360*** ***: Blitze mit Godox AR400*** USB-Anschluss Quicker Serie**** SK Serie**** ****: Nur Auslösen, keine DP Serie**** Parameter-Übertragung GT/GS Serie****... -
Seite 18: Kompatible Kameramodelle
Kompatible Kameramodelle …zum Zeitpunkt der Drucklegung dieser Bedienungsanleitung �� Es werden nur die getesteten Kameras gelistet. Es ist aber davon auszugehen, dass alle ab 2012 erschienenen Canon EOS Kameras kompatibel sind Technische Daten Model XProC Kompatible Kameras Canon EOS Kameras die E-TTL II unterstützen Stromversodrgung 2x AA Batterien, vorzugsweise Alkalien Automatische Belichtungsmessung... -
Seite 19: Einstellungen Zurücksetzen
Ein Firmware-Upgrade kann über den integrierten USB-Typ C Anschluss durchgeführt werden. Diese ist auf der Godox-Website erhältlich (soweit verfügbar). Zur Installation laden Sie bitte auch das Tool „Godox G2 Firmware Upgrade Software“ runter. Informationen dazu finden Sie ebenfalls auf der Website des Herstellers. -
Seite 20: Fehlersuche
Fehlersuche Kamera / Blitz löst nicht aus. Vergewissern Sie sich, dass die Batterien korrekt eingelegt sind. Überprüfen Sie, ob Sender und Blitz / Empfänger auf den gleichen Kommunikationskanal eingestellt sind. Bei einer Kabelverbindung überprüfen Sie den korrekten Anschluss der Kabel. Sitzt der Sender vollständig im Blitzschuh der Kamera? Kamera löst aus, fokussiert aber nicht.
