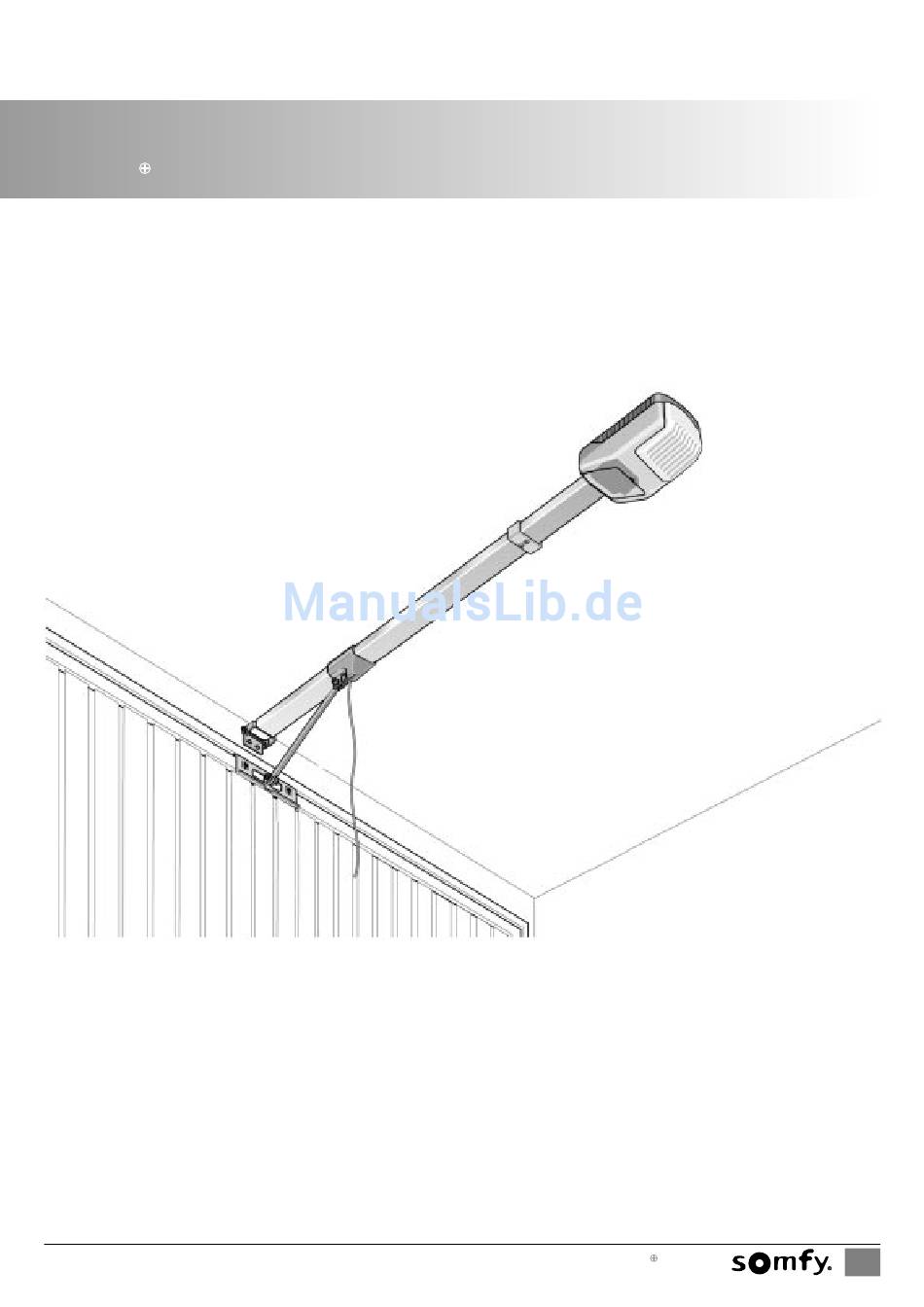

- Seite 1 GEBRAUCHS- Garagentorantrieb ANWEISUNG Keasy L Solar Keasy L Solar...
-
Seite 2: Inhaltsverzeichnis
Bezeichnet Anwendungstipps und wichtige Informationen. Verwendung nur in trockenen Räumen. Gibt die zu einer Anweisung gehörende Bild-Nummer im Zusatzheft an. · Der Punkt bezeichnet eine Handlungsanweisung! – Mit dem Strich wird auf Punkte hingewiesen, die besonders zu beachten sind. Keasy L Solar... -
Seite 3: Zu Ihrer Sicherheit
Beim Auffahren bei der Tor-Zu-Bewegung wird das Hindernis anschließend freigegeben, das Garagentor läuft bis zum oberen mechanischen Endanschlag (Bezugspunkt) und dann bis zur programmierten oberen Endlage zurück. · Funktion mindestens einmal monatlich prüfen (siehe Kapitel „Inbetriebnahme“). Zusätzlich empfehlen wir den Einbau weiterer Sicherheitseinrichtungen (siehe „Zubehör“). Keasy L Solar... -
Seite 4: Einbauvorbereitung - Auf Einen Blick
15 W (Sockel E 14) Funkfernsteuerung Funkfrequenz 433,42 MHz 1) selbstlernend Hiermit erklärt Somfy, dass dieses Produkt den wesentlichen Anforderungen und anderen relevanten Vorschriften der Direktive 1999/5/EG entspricht. Die Konformitätserklärung kann abgerufen werden unter der Internet-Adresse www.somfy.com, Klausel CE. -
Seite 5: Deckenstärke Beim Bohren Beachten
Überschüssiges Öl an der Kette mit einem Lappen abwischen. – Unbedingt Kette durch den Laufwagen ”D” auf der Mitnehmerseite ”I” fädeln. Dazu Laufwagen auskoppeln (Metallhebel muss in Kunststoffhebel einrasten). – Die Kette muss richtig in ihre Führung gelegt werden und darf nicht verdreht sein. Keasy L Solar... -
Seite 6: Montage
Um den Einstellvorgang zu unterbrechen, Motorkabel aus dem Akkukoffer ziehen. Nachdem das Motorkabel wieder einge- steckt ist, kann mit dem Einstellvorgang neu begonnen werden. Mindestabstand zwischen oberer und unterer Endlage ist 30 cm. Ein geringerer Abstand kann nicht programmiert werden. Keasy L Solar... -
Seite 7: Obere Endlage Einstellen
Kraft und „lernt“ dabei automatisch die zum Öffnen und Schließen benötigte Kraft. Bei jedem folgenden Lauf wird die Kraft automatisch nachjustiert (wichtig z.B. im Winter, wenn das Garagentor etwas schwerer läuft). Handsender einlernen Hinweis zum Somfy Security System: 1 Die Werkseinstellung kann aus Sicherheitsgründen nicht eingelernt werden. -
Seite 8: Hinderniserkennung Prüfen
Brücken entfernen beim Anschluss einer Lichtschranke, eines Schlupftürkontakts oder einer Sicherheitskontaktleiste. Innen-, Schlüsseltaster Taster anbringen: – in Sichtweite zum Garagentor, – entfernt von sich bewegenden Teilen, – in einer Höhe zwischen 1,50 m und 1,80 m. Hinweis: Falls mehrere Taster verwendet werden, müssen diese parallel geschaltet werden. Keasy L Solar... -
Seite 9: Bedienungsanleitung
Antriebsbeleuchtung leuchtet nach Wiederkehr der Stromversorgung für 1 Sekunde. – Beim nächsten Bedienimpuls läuft das Garagentor bis zum oberen mechanischen Endanschlag (Bezugspunkt) und dann bis zur programmierten oberen Endlage zurück. – Falls danach die Antriebsbeleuchtung dauernd leuchtet, Inbetriebnahme erneut durchführen. (siehe Einstellanleitung S. 7). Keasy L Solar... -
Seite 10: Abhilfe Bei Funktionsstörungen
VDE 0105-100) abgenommen werden (Stromschlaggefahr). Arbeiten an der Elektronik nur im spannungslosen Zustand durchführen! Elektronik (b) nicht herausziehen! Service-Line: 0 18 05 / 25 21 35 (0,125 €/min) Fax: 0 18 05 / 25 21 36 (0,125 €/min) Keasy L Solar... -
Seite 11: Zubehör
Für Torsegmente von 300-500mm Höhe. Befestigungsbügel 9 000 040 Zur Verstärkung des oberen Sektionaltorsegmentes. Gebogener Führungsarm 9 000 023 Für Sektionaltore, wenn die Halte- und Befesti- gungsschiene am Torsegment nicht benötigt wird. * zusätzlich Führungsarm erforderlich (Art.-Nr.: 9 000 002) Keasy L Solar... -
Seite 12: Herstellererklärung
Herstellererklärung Der Hersteller Somfy GmbH, Felix-Wankel-Straße 50, D-72108 Rottenburg a. N., erklärt hiermit: Die Torantriebe, Typ Keasy L+, Keasy XL+ entsprechen der R&TTE/99/5/EG, 98/37/EG Maschinenrichtlinie gemäß DIN EN 12453:2001, DIN EN 60335-1:1995, E DIN EN 60335-2-95:2001. Hinweis: Die Inbetriebnahme der Toranlage, in der dieser Torantrieb eingebaut werden soll, ist solange untersagt, bis festgestellt wurde, dass die Toranlage den Bestimmungen der Richtlinie 98/37/EG entspricht. - Seite 13 53 mm 53 mm 53 mm...
- Seite 14 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 60 sek. Taster Signal Licht- schranke 24 V 2 sek. Versorgung Lichtschranke 24 V Eingang Motor- kabelstecker STOPP STOPP Batterie –...
