Mandik FDMQ Bedienungsanleitung Seite 71

A
B

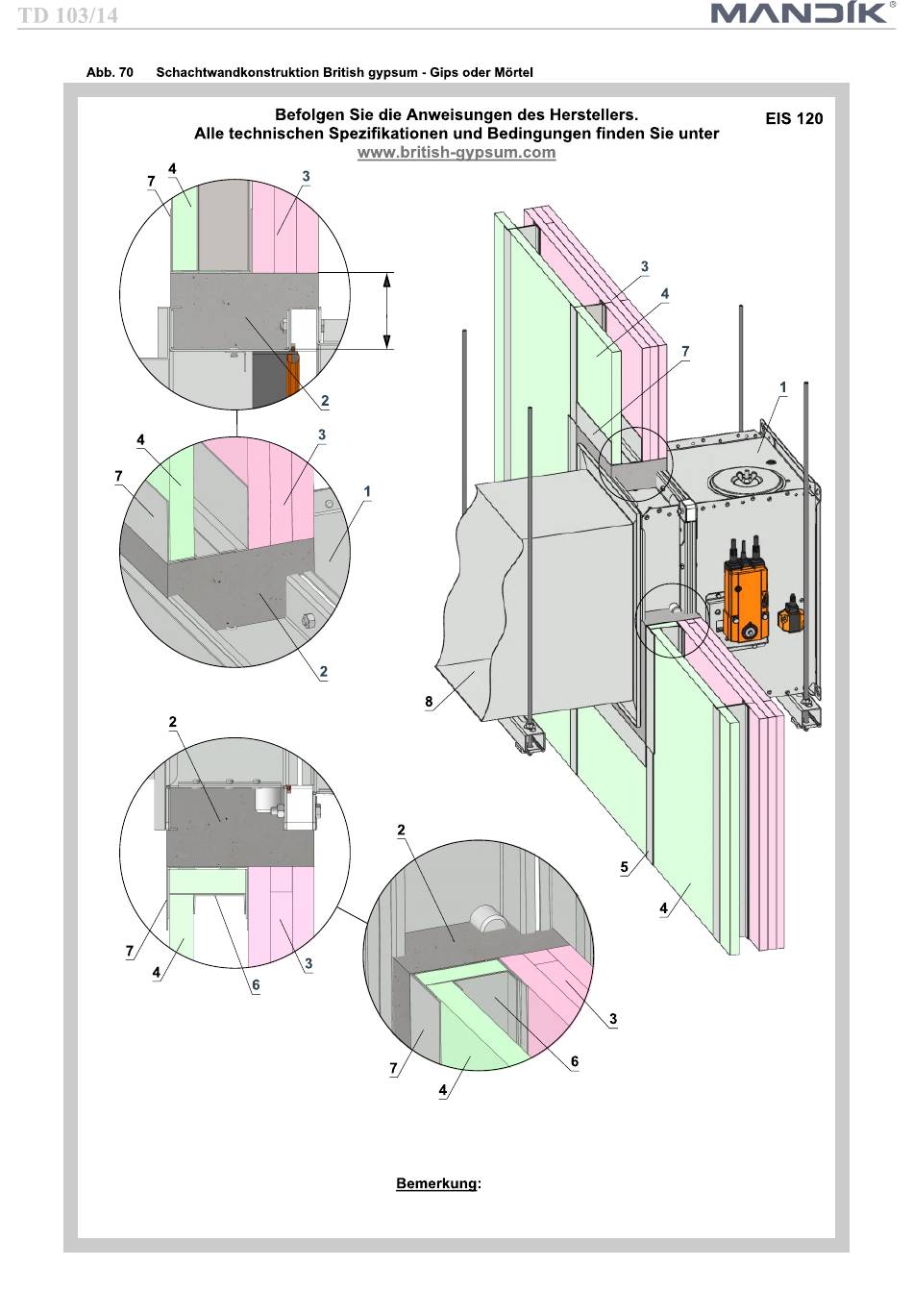

Position:
1 Brandschutzklappe
2 Gips oder Mörtel
3 Gyproc FireLine
4 Gyproc CoreBoard
5 Gypframe 'I' Stud
6 Gypframe Retaining Channel
7 Gypframe Deep Flange Floor & Ceiling Channels
8 Lüftungskanal
≤ 75
● Maximalgröße FDMQ 120 in der Wand 1500 mm x 650 mm.
● Die Klappe kann auf beiden Seiten der Wand installiert werden.
71
