Installationsanleitung
ABFLUSS
Abflussschlauch anschließen
Der Abflussschlauch wird an den Abfluss des
Spülbeckens angeschlossen.
Beachten Sie bitte:
Der Schlauch muss in einer Höhe mit der Unter-
seite des Spülbeckens angebracht werden.
Den Adapter des Abflussschlauchs auf eine
passende Größe für den Anschluss an den
Abfluss zuschneiden. Die Gesamtlänge des Ab-
flusssschlauchs darf 4,5 m nicht übersteigen.
Kein Teil des Abflussschlauchs darf mehr als
950 mm über dem Boden des Geschirrspüler
liegen. Der Schlauch darf nicht direkt in einen
Bodenabfluss oder ähnliches geleitet werden.
Der Ablauf des Schlauchs muss immer mindes-
tens 350 mm über dem Boden des Geschirrspü-
lers liegen.

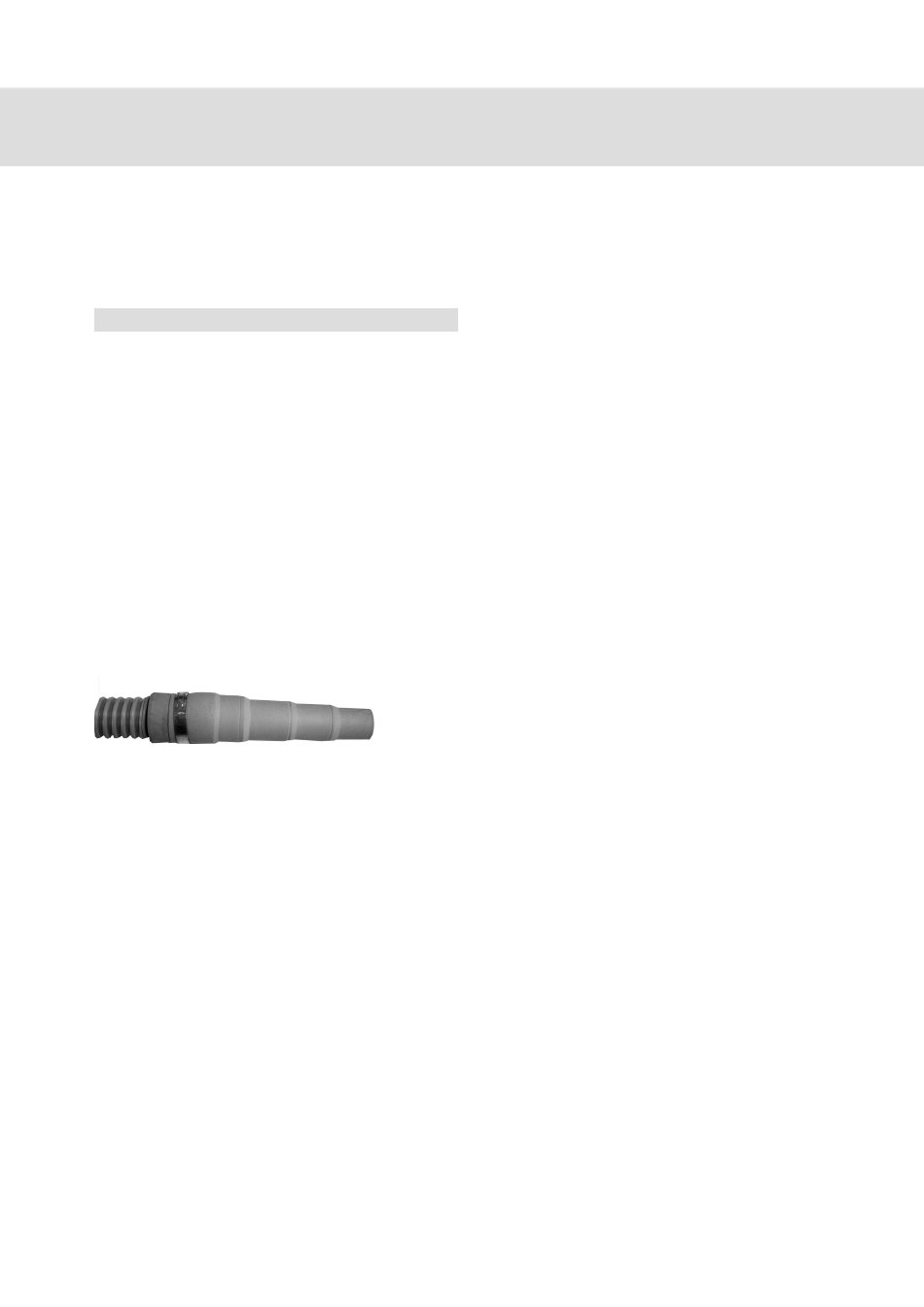

• Das mitgelieferte kegelförmige Anschlussrohr
passt an einen Abflussanschluss mit einem
Innendurchmesser von 13, 16, 18 und 22 mm.
• Verwenden Sie eine Schlauchklemme beim
Anschluss an einen festen Abfluss.
Das Anschlussstück wird auf die vorhandene
Anschlussgröße zugeschnitten. Es wird nur eine
Schlauchklemme benötigt.
ELEKTRISCHER ANSCHLUSS
Den Netzstecker einstecken
Sicherstellen, dass sich die Steckdose in der
Reichweite des Stromkabels befindet. Keine
Verlängerungskabel verwenden! Der Ge-
schirrspüler muss an eine geerdete Schutz-
kontaktsteckdose angeschlossen werden.
• 220-230 VAC Netzspannung, mindestens 10 A
KABEL-/SCHLAUCHLÄNGE
Abflussschlauch:
Zulaufschlauch:
Stromkabel:
34
1930 mm
1670 mm
1770 mm
WASSERANSCHLUSS
Anschluss des Wasserschlauchs
Den mitgelieferten O-Dichtungsring einset-
zen und die Überwurfmutter von Hand anzie-
hen und danach noch eine Viertelumdrehung
mit einem Schraubenschlüssel durchfüh-
ren. Das Absperrventil öffnen und Druck
aufbauen lassen. Die Verbindungen dann
noch einmal auf Lecks prüfen.
Verwenden Sie für den Wasserzulauf nur den
mitgelieferten Schlauch. Benutzen Sie keine
alten Schläuche
• Anschluss an Kalt- oder Warmwasser?
Wenn Sie Ihre Räume mit Öl oder Strom
heizen:
Schließen Sie die Maschine an Kaltwasser
an.
Wenn Sie aber Fernheizung, Solarzelle
oder Erdwärme nutzen:
Schließen Sie die Maschine an Warmwas-
ser (maximal 70 °C) an.
• Das Zulaufrohr hat ein 3/4" Innengewinde.
