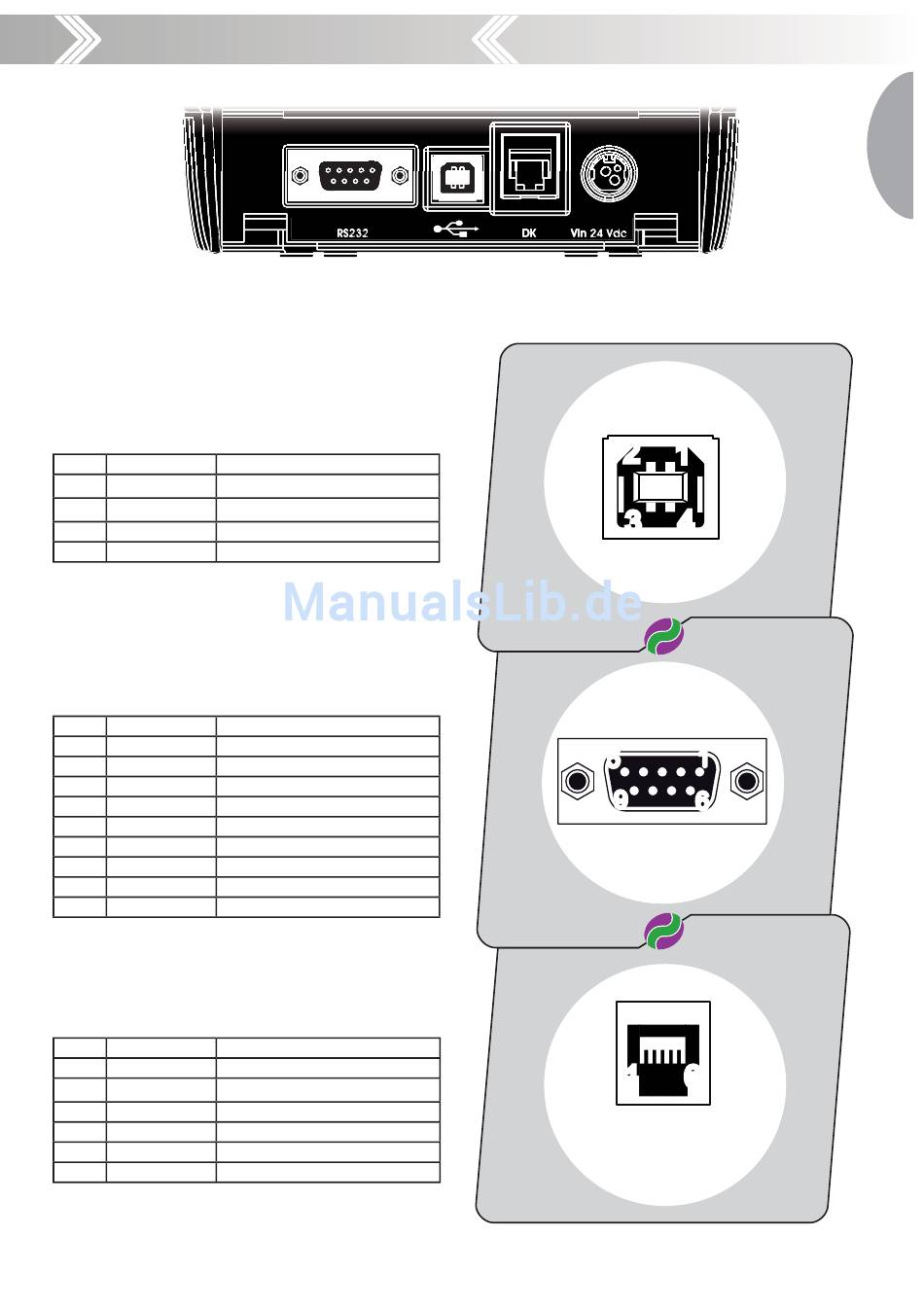

KUBE II
KUBE II
Connector.
Connettore.
Connecteur.
Schnittstellen.
Conectador.
J14 - USB Connector
PIN
SIGNAL
1
VBUS (in)
2
D-
3
D+
4
GND
J13 - RS232 Serial Connector
PIN
SIGNAL
1
DTR
2
TX
3
RX
4
N.C.
5
GND
6
DTR
7
N.C.
8
RTS
9
N.C.
J7 - Drawer Connector (RJ11)
PIN
SIGNAL
1
GND
2
SOL-EN
3
IN - CASS
4
+24 VC
5
N.C.
6
GND
DESCRIPTION
VBUS (in)
Data -
Data +
Ground signal
DESCRIPTION
Data terminal ready
Data transmission
Data reception
Not connected
Ground signal
Data terminal ready
Not connected
Ready to send
Not connected
DESCRIPTION
Ground signal
First solenoid
Drawer in
Power supply
Not connected
Ground signal
<7>
USB 1.1 port
USB 2.0 compatible
2 2
1 1
2
1
3
4
4 4
3 3
J14
5
1
1
6
9
6
J13
5
1
1 1
6 6
9
6
J7
